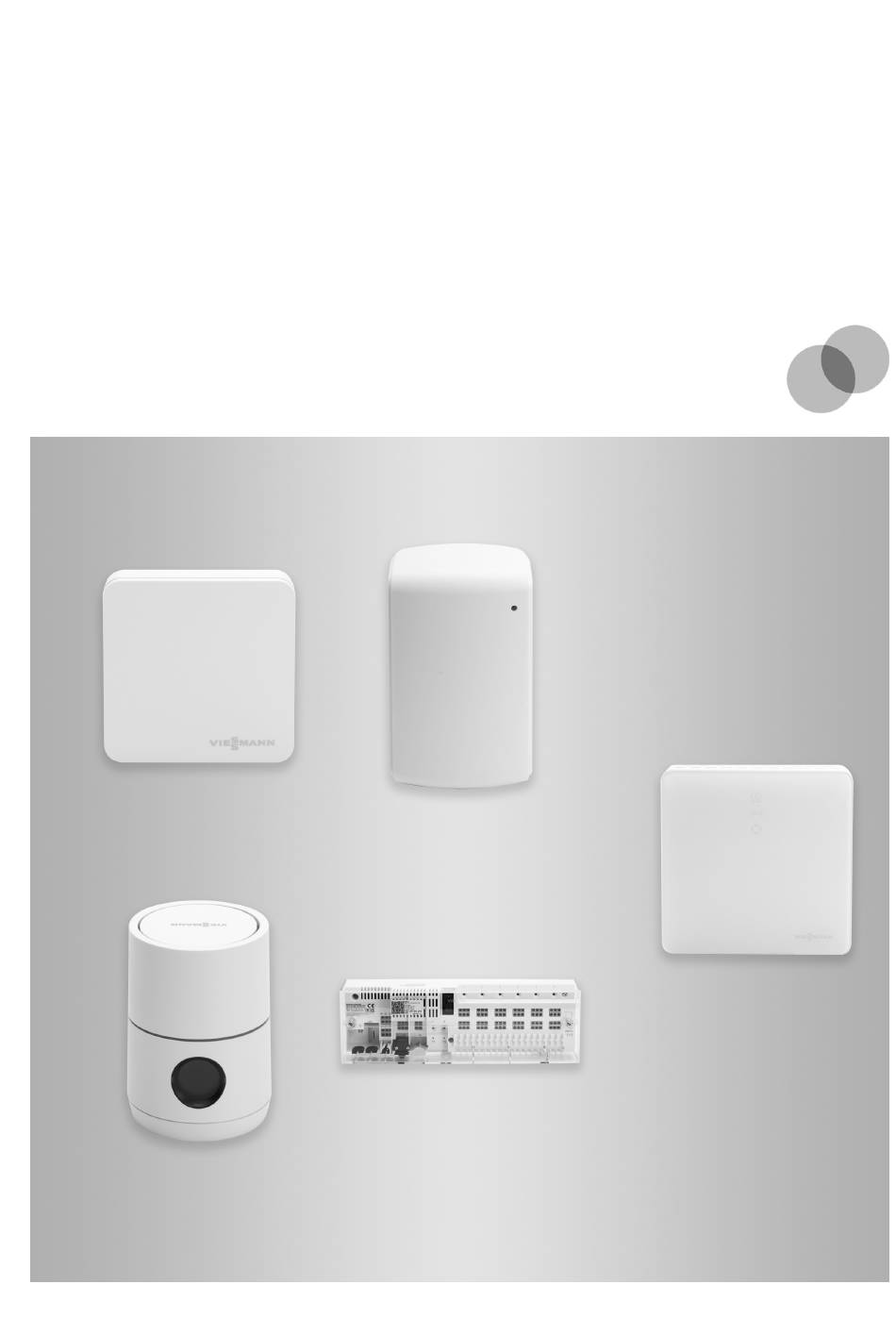

- Seite 1 VIESMANN Serviceanleitung für die Fachkraft ViCare Smart Climate Einzelraumregelung mit ViCare Smart Climate ViCare Smart Climate Bitte aufbewahren! 6221420 DE 5/2024...
- Seite 2 Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden.
- Seite 3 Gewährleistung einschränken. rohrung nicht berühren. Bei Einbau und Austausch aus- Achtung schließlich Viessmann Originalteile Durch elektrostatische Entladung oder von Viessmann freigegebene können elektronische Baugruppen Komponenten verwenden. beschädigt werden. Vor den Arbeiten geerdete Objekte berühren, z. B. Heizungs- oder Wasserrohre, um die statische Auf-...
- Seite 4 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Gasgeruch Gefahr Bei Wasseraustritt aus dem Gerät Gefahr besteht die Gefahr von Verbrühun- Austretendes Gas kann zu Explosi- gen. onen führen, die schwerste Verlet- Heißes Heizwasser nicht berühren. zungen zur Folge haben. Nicht rauchen! Offenes Feuer und Kondenswasser ■...
- Seite 5 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Abluftgeräte Gefahr Gleichzeitiger Betrieb des Heizkes- Bei Betrieb von Geräten mit Abluftfüh- sels mit Geräten mit Abluftführung rung ins Freie (Dunstabzugshauben, ins Freie kann durch Rückstrom Abluftgeräte, Klimageräte, Zentrale- von Abgasen lebensbedrohende Staubsauganlage) kann durch die Vergiftungen zur Folge haben. Absaugung ein Unterdruck entstehen.
- Seite 6 ■ Vitoconnect OPTO ................10 ■ Datenverbindungen ................10 Kompatible Geräte mit Viessmann One Base ........11 ■ Kompatible Viessmann Geräte ohne Viessmann One Base ....11 ■ ViCare Installationen ohne Verbindung zum Wärmeerzeuger/ ■ Lüftungsgerät ..................13 Funktionsbeschreibung Einzelraumregelung ................14 Räume mit und ohne Einzelraumregelung kombinieren .....
- Seite 7 Bauteil fachgerecht entsorgen. Bauteil in geeigneten Sammelstellen abge- ben. Bauteil nicht im Hausmüll entsorgen. Bestimmungsgemäße Verwendung ViCare Smart Climate Komponenten dürfen bestim- Fehlgebrauch der ViCare Smart Climate Komponenten mungsgemäß in Verbindung mit den elektronischen ist untersagt und führt zum Haftungsausschluss.
- Seite 8 Haftung nach dem Produkthaf- tungsgesetz besteht. Es gelten die Allgemeinen Verkaufsbedingungen von Viessmann, die in der jeweils aktuellen Viessmann Preisliste enthalten sind. Für die Nutzung von Viessmann Apps gelten die jeweiligen Datenschutzbe- stimmungen und Nutzungsbedingungen. Push- Benachrichtigungen und E-Mail-Dienste sind Dienst- leistungen von Netzbetreibern, für die Viessmann nicht...
- Seite 9 Einleitung Funktionsumfang Diese Anleitung beinhaltet folgende Informationen für Einzelraumregelung mit ViCare Smart Climate: ■ ViCare Smart Climate Komponenten: Siehe ab Seite 9 ■ Funktionsbeschreibung: Siehe ab Seite 14 Maßnahmen bei Meldungen, z. B. zur Störungsbehe- ■ bung: Siehe ab Seite 21.
- Seite 10 ViCare Installationen ohne direkte Verbindung zu ■ einem Wärmeerzeuger Datenverbindungen Um ViCare Smart Climate zu nutzen, wird das System Hinweis mit dem Internet verbunden. Einstellungen und Abfra- Die Kompatibilität von iOS- und Android-Endgeräten gen erfolgen über die ViCare App durch den Anlagen- ändert sich mit der Zeit.
- Seite 11 Einleitung Datenverbindungen (Fortsetzung) Kompatible Geräte mit Viessmann One Base Viessmann Geräte mit Viessmann One Base sind direkt kompatibel mit den ViCare Smart Climate Kom- ponenten. Eine Vitoconnect ist nicht erforderlich. Abb. 2 Gerät mit Viessmann One Base Viessmann Server Low-Power-Funk...
- Seite 12 WLAN-Router (bauseits) Mobiles Endgerät Wärmeerzeuger Lüftungsgeräte Kompatibel sind Wärmeerzeuger mit folgenden Rege- Für die Kommunikation mit den ViCare Smart Climate lungen: Komponenten über Low-Power-Funk ist das Kommuni- Regelungen für Gas-Wandgeräte und Gas-Kompakt- kationsmodul TCU in der Vitoconnect V eingebaut. ■...
- Seite 13 Einleitung Datenverbindungen (Fortsetzung) ViCare Installationen ohne Verbindung zum Wärmeerzeuger/Lüftungsgerät Die ViCare Smart Climate Komponenten können auch Weitere Informationen: ohne direkte Verbindung zum Wärmeerzeuger/ Siehe www.vitoconnect.info. Lüftungsgerät betrieben werden, z. B. in einer Miet- wohnung. Die Verbindung der Komponenten über Low-Power-Funk und die Verbindung über das häusli- che WLAN und das Internet zur ViCare App oder zu ViGuide erfolgt über die Vitoconnect.
- Seite 14 Funktionsbeschreibung Einzelraumregelung Mit den ViCare Smart Climate Komponenten kann das Das ViCare Smart Climate System kann mit der Raumklima für einzelne Räume individuell geregelt ViCare App und über ViGuide fernbedient und fern- werden. überwacht werden. Hierfür ist eine Schnittstelle zur Verbindung der Komponenten über Low-Power-Funk...
- Seite 15 Funktionsbeschreibung Einzelraumregelung (Fortsetzung) Für Heizkreise ohne ViCare Smart Climate Komponen- Räume ohne Einzelraumregelung können über die ten kann die Funktion „Raumaufschaltung mit Raum- Fernbedienung Vitotrol 200-A/300-A bedient werden. einfluss“ nur über die Fernbedienung Vitotrol aktiviert Um Räume ohne Einzelraumregelung über ViCare werden.
- Seite 16 ■ Die Anlage ist in Betrieb genommen. 3. Temperaturen und Zeitprogramme einstellen. „Low-Power-Funk“ an Vitoconnect oder Viessmann ■ Gerät mit Viessmann One Base ist aktiviert. ViCare Heizkörperthermostat Montageanleitung und Bedienungsanleitung Falls der ViCare Heizkörperthermostat durch Möbel ViCare Heizkörperthermostat oder Gardinen verdeckt ist, ist die gemessene Raum- temperatur ggf.
- Seite 17 Systemkonfiguration ViCare Heizkörperthermostat (Fortsetzung) Nach erfolgreicher Festlegung des Öffnungspunkts Hinweis des Ventils geht das ViCare Heizkörperthermostat in In einem Einrohrsystem ist die automatische Kalibrie- den Normalbetrieb über. Die festgelegte Ventilstellung rung nicht möglich. Das Thermostatventil lässt dauer- wird gezielt angefahren. Das spart Einstellzeit und Bat- haft Heizwasser von einem Heizkörper zum nächsten teriekapazität.
- Seite 18 Bis zu 3 Funk-Repeater dürfen in Reihe geschaltet werden. Das folgende Beispiel zeigt die Reihenschal- tung von 2 Funk-Repeatern. Abb. 6 Abb. 7 Wärmeerzeuger mit Viessmann One Base oder Vitoconnect ViCare Funk-Repeater Wärmeerzeuger mit Viessmann One Base oder ViCare Klimasensor und/oder ViCare CO2-Sensor Vitoconnect ViCare Heizkörperthermostat und/oder ViCare...
- Seite 19 Für die Einzelraumregelung ist keine Einstellung von Falls die Einzelraumregelung aktiv ist, können die fol- Parametern erforderlich. Die Einstellung erfolgt ggf. genden Parameter an Geräten mit Viessmann One am Viessmann Gerät. Base nicht manuell verstellt werden. Das ViCare Smart Climate System überschreibt diese Parameter.
- Seite 20 Parameter Parameter (Fortsetzung) 933.6 Betriebsweise Heizkreis 1 Wert Bedeutung Witterungsgeführt ohne Raumtemperatur- Aufschaltung Witterungsgeführt mit Raumtemperatur-Auf- schaltung 934.6 Betriebsweise Heizkreis 2 Wert Bedeutung Witterungsgeführt ohne Raumtemperatur- Aufschaltung Witterungsgeführt mit Raumtemperatur-Auf- schaltung 935.6 Betriebsweise Heizkreis 3 Wert Bedeutung Witterungsgeführt ohne Raumtemperatur- Aufschaltung Witterungsgeführt mit Raumtemperatur-Auf- schaltung...
- Seite 21 Meldungen Hinweise zu Meldungen Meldungen werden an folgenden Bedieneroberflä- ■ chen angezeigt: – Fernbedienung der Regelung Wärmeerzeuger/ Lüftungsgerät – ViGuide ViCare App – Störungen beheben und anschließend an einer der ■ Bedieneroberflächen quittieren. Störungsmeldungen F.77 Datenspeicher inkonsistent Verhalten der Anlage Maßnahme ViCare Klimasensor und ViCare CO2-Sensor: ViCare Klimasensor:...
- Seite 22 Meldungen Störungsmeldungen (Fortsetzung) F.729 Hardware Fehler Verhalten der Anlage Maßnahme ■ Temperatur-, Luftfeuchte-, CO -Messung nicht mög- ViCare Klimasensor: 1. Batterie aus dem ViCare Klimasensor entfernen und lich wieder einsetzen. ■ Ansteuerung der Zonen des ViCare Fußbodenther- 2. Falls Meldung weiter anliegt, ViCare Klimasensor mostats nicht möglich.
- Seite 23 Meldungen Störungsmeldungen (Fortsetzung) F.733 Defekter Anlegesensor Vorlauftemperatur Verhalten der Anlage Maßnahme Alle Ventile werden mit 10 % geöffnet. Anlegetemperatursensor austauschen. Frostschutzfunktion ist gewährleistet. Störungsursache Anlegetemperatursensor im Heizungsvorlauf defekt F.734 Defekter Anlegesensor Rücklauftemperatur Verhalten der Anlage Maßnahme ViCare Fußbodenthermostat regelt ggf. mit Komfort- Anlegetemperatursensor austauschen.
- Seite 24 Meldungen Warnungsmeldungen A.27 Batterie geringer Ladezustand Verhalten der Anlage Maßnahme ViCare Klimasensor: ViCare Klimasensor: ■ Status-LED blinkt einmal rot ■ Batterie CR2450 im ViCare Klimasensor austau- ■ Funktion des ViCare Klimasensors nicht beeinträch- schen. tigt ViCare CO2-Sensor: ViCare CO2-Sensor: Batterien im ViCare CO2-Sensor austauschen: 4 x ■...
- Seite 25 Bescheinigungen Konformitätserklärungen Wir, die Viessmann Climate Solutions SE, D-35108 Allendorf, erklären in alleiniger Verantwor- tung, dass das bezeichnete Produkt in Konstruktion und Betriebsverhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen ent- spricht. Hiermit erklärt Viessmann Climate Solutions SE, D-35108 Allendorf, dass der Funkanlagentyp des bezeichneten Produktes der Richtlinie 2014/53/EU ent- spricht.
- Seite 26 ViCare Heizkörperthermostat......... 9, 10 – Anschlussadapter prüfen........16 – Automatische Kalibrierung........16 Gas-Wandgerät............12 – Öffnungspunkterkennung........16 ViCare Klimasensor............9 ViCare Smart Climate Komponenten..... 11, 12, 13 Haftung.................8 Viessmann Server.......... 11, 12, 13 Heizkörperthermostat..........9, 10 ViGuide..............8, 9 Hinweise zu Meldungen..........21 Vitoconnect.............10, 11, 13 Vitoconnect V.............
- Seite 28 Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
