4.3

Reglerparameter

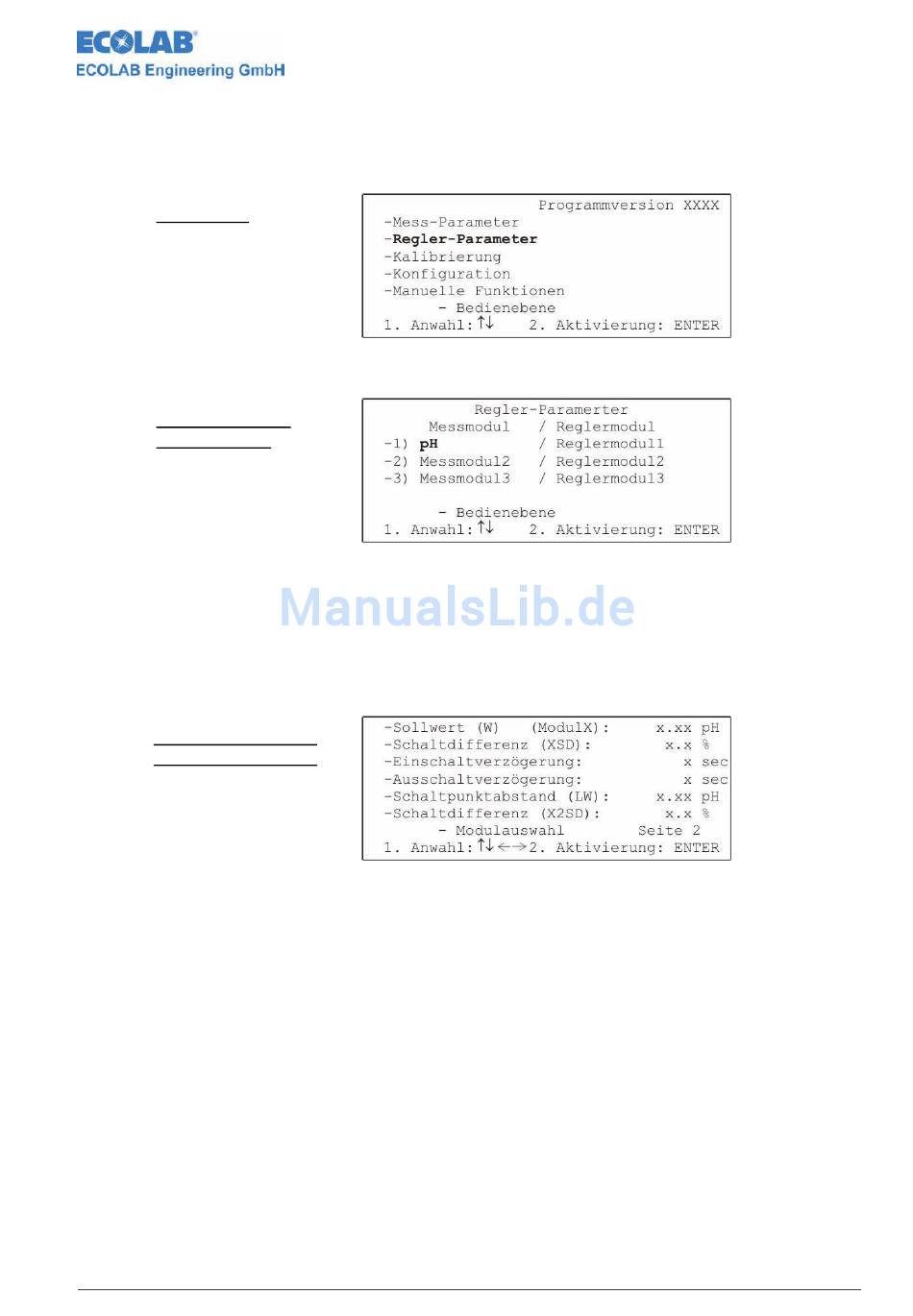

Durch Betätigen der ↑-Taste aus der Messmaske gelangt man in das Hauptmenü zur
Einstellung des Multronic.
Hauptmenü
Auswahl der Reglerparameter durch Positionierung des Cursors auf den Auswahlpunkt
und Betätigung der ENTER-Taste.
Reglerparameter
Modulauswahl
(entfällt bei
Multronic OC!)
Anschließend ist das zu parametrierende pH-Messmodul auszuwählen. Bewegen Sie
dazu den Cursor auf die entsprechende Auswahlposition und betätigen Sie die
ENTER-Taste.
Die Einstellung der pH-Reglerparameter erfolgt auf 2 Seiten.
Die Darstellung der Seite 1 ist abhängig von der Regler-Typ-Einstellung in der
Modulkonfiguration.
Für das Signalgerät gelten folgende Einstellungen:
pH-Reglerparameter
Seite 1 (Signalgerät)
Bei Sollwert (W) erfolgt die Sollwerteinstellung innerhalb des Messbereiches.
Wertebereich (je nach eingestellten Messbereich):
Messbereich Wertebereich
0..14 pH
2..12 pH
3..8 pH
Bei Schaltdifferenz (XSD) wird die Schalthysterese um den Sollwert angegeben. Die
Prozentangabe bezieht sich auf den Sollwert.
Wertebereich: 0.0 % bis 30.0 %
Mit der Einstellung der Einschaltverzögerung kann der Einschaltzeitpunkt des
entsprechenden Relais um die eingestellte Zeit verzögert werden.
Wertebereich: 0 sec bis 240 sec
Mit der Einstellung der Ausschaltverzögerung kann der Ausschaltzeitpunkt des
entsprechenden Relais um die eingestellte Zeit verzögert werden.
Wertebereich: 0 sec bis 240 sec
417101804_Anhang03_pH.doc
0 pH bis 14 pH
2 pH bis 12 pH
3 pH bis 8 pH
pH-Messmodul
- 12 - Rev.: 07-07/10
