1. Safety Precautions

This product complies with the requirements of the following European
Community Directives: 89/336/EC (Electromagnetic Compatibility) and
73/23/EC (Low Voltage) as amended by 93/68/EC (CE-Marking).
Overvoltage category II 600V; pollution degree 2.
CAT I: For signal level, telecommunication, electronic with small
transient over voltage
CAT II: For local level, appliances, main wall outlets, portable
equipment
CAT III: Distribution level, fixed installation, with smaller transient
overvoltages than CAT IV.
CAT IV: Units and installations, which are supplied overhead lines,
which are stand in a risk of persuade of a lightning, i.e. main-
switches on current input, overvoltage-diverter, current use
counter.
To ensure safe operation of the equipment and eliminate the danger of
serious injury due to short-circuits (arcing), the following safety
precautions must be observed.
Damages resulting from failure to observe these safety precautions are
exempt from any legal claims whatever.
* Do not use this instrument for high-energy industrial installation
measurement. This instrument is intended for use in installation
overvoltage category II according to IEC 664. For measuring circuit
not exceeding 600V DC/AC.
* Do not exceed the maximum permissible input ratings of 600V
DC/AC (danger of serious injury and/or destruction of the
equipment).
* The meter is designed to withstand the stated max voltages. If it is
not possible to exclude without that impulses, transients,
disturbance or for other reasons, these voltages are exceeded a
suitable prescale (10:1) must be used.
* Disconnect test leads or probe from the measuring circuit before
switching modes or functions.
* Do not conduct current measurements with the leads connected to
the V/Ω-terminals of the equipment.
-15-

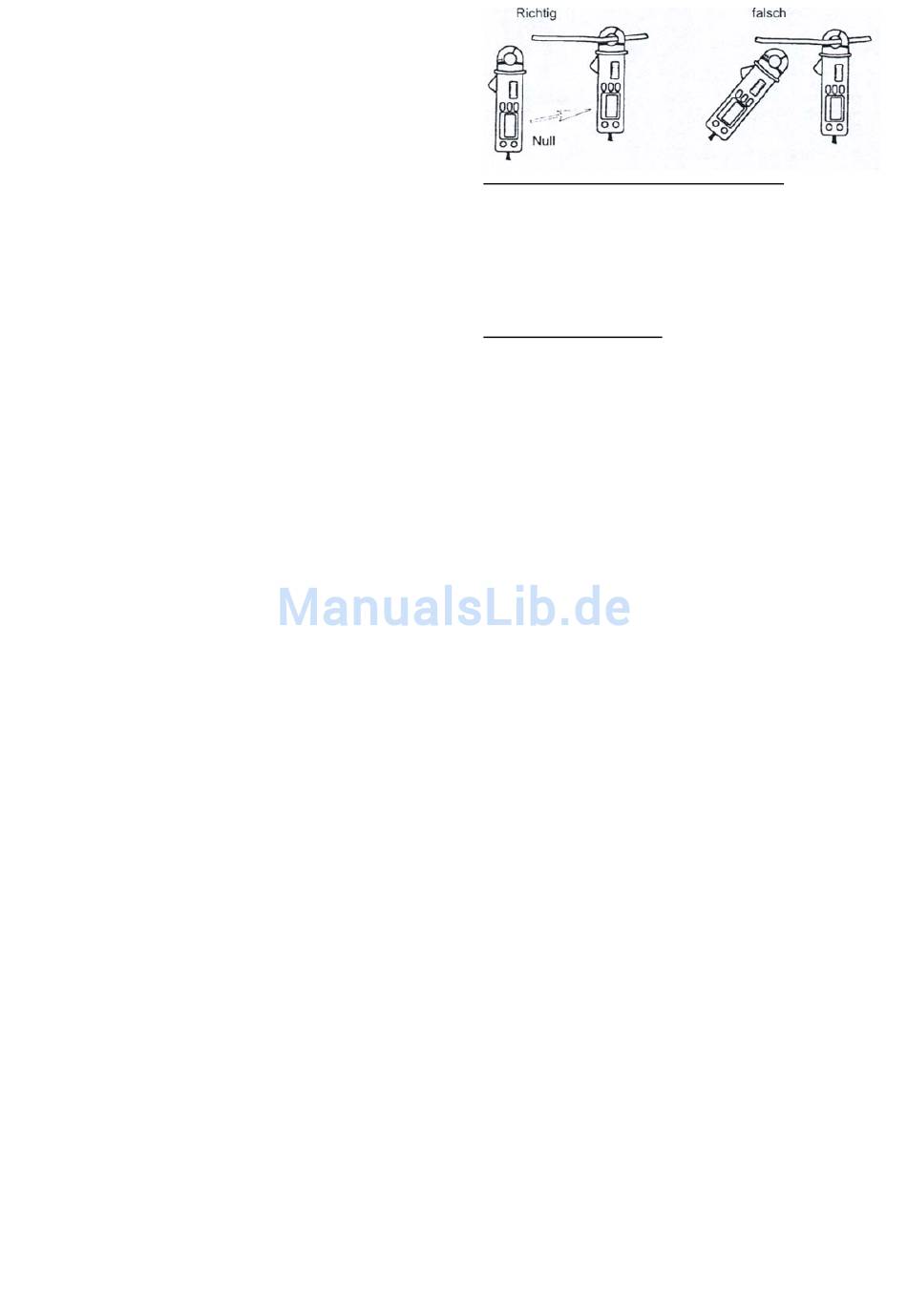

4.3. Gleich- und Wechselspannungsmessungen
1. Schiebeschalter in Stellung "V ~ " bringen
2. Schwarze Prüfleitung an den Eingang COM und rote Prüfleitung
an den "V-Ω"-Eingang anschließen. Prüfleitungen an den zu
messenden Leiter anlegen und Messwert in der Anzeige ablesen.
3. Mit dem AC/DC-Wahlschalter entsprechende Funktion einstellen.
4.4. Widerstandsmessungen
1. Schiebeschalter in Stellung " Ω /
2. Schwarze Prüfleitung an den Eingang COM und rote Prüfleitung
an den V-Ω Eingang anschließen.
3. Sicherstellen, dass die zu messende Schaltung spannungslos
geschaltet ist und alle Kondensatoren entladen sind. Prüfleitungen
an die zu messende Schaltung anlegen.
4. Durch Einstellen des Schalters Ω/
Funktion eingestellt werden, d. h. Widerstandsmessungen in
Stellung "Ω" und Durchgangsprüfung in Stellung
5. In der Betriebsart "Durchgangsprüfung" ertönt ein Summer, wenn
der Widerstand der zu prüfenden Schaltung weniger als 50 Ω -
300 Ω beträgt.
)))" bringen.
°
))) kann die gewünschte
°
)))
°
