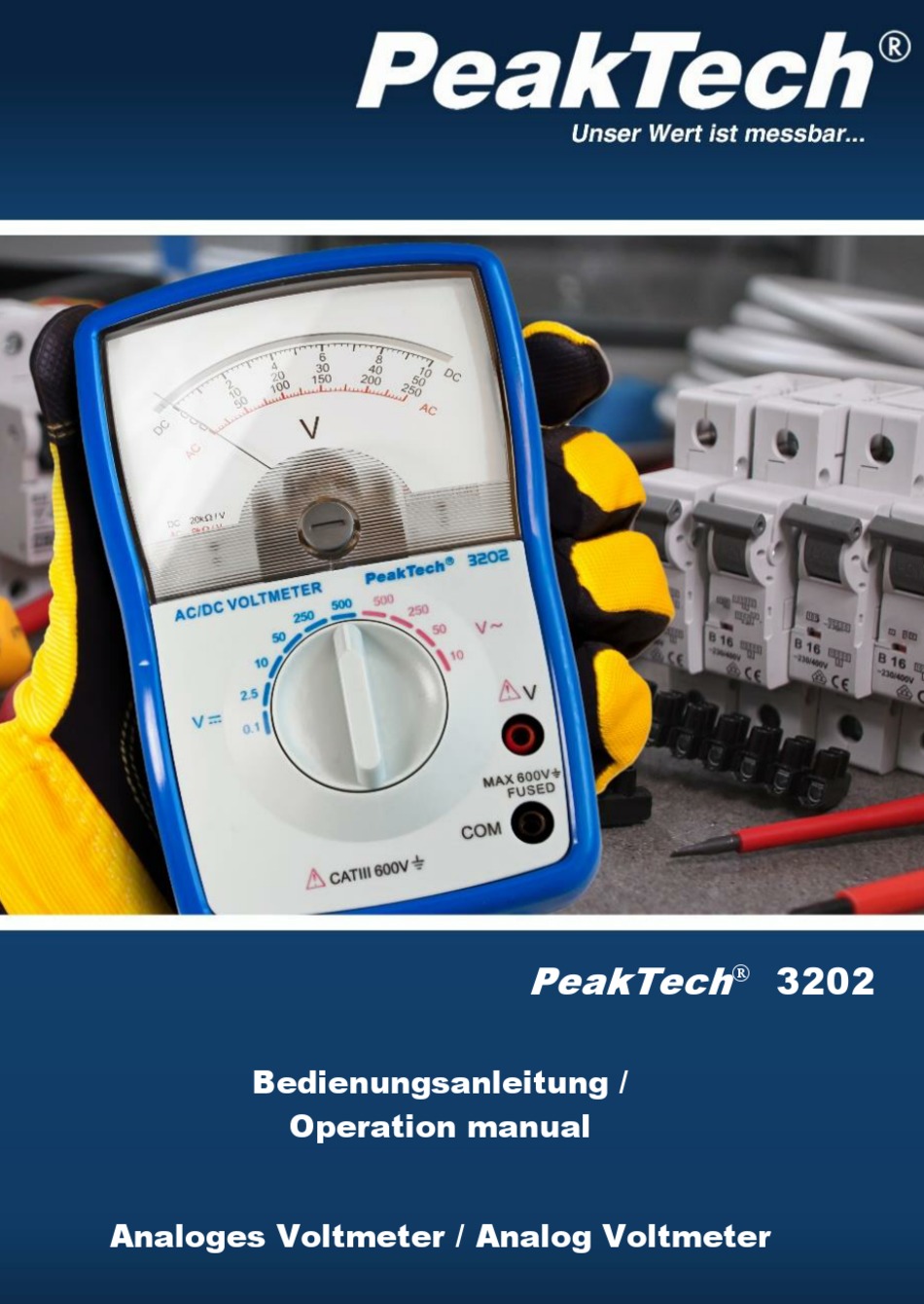

- Seite 1 PeakTech 3202 Bedienungsanleitung / Operation manual Analoges Voltmeter / Analog Voltmeter...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE-Konformität: 2014/30/EU (Elektro- magnetische Verträglichkeit), 2014/35/EU (Niederspannung), 2011/65/EU (RoHS). Überspannungskategorie III 600 V; Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. - Seite 3 Vor dem Umschalten auf eine andere Messfunktion Prüfleitungen von der Messschaltung abkoppeln. Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw. blanke oder geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine Messungen vornehmen. Warnhinweise am Gerät unbedingt beachten. Bei unbekannten Messgrößen vor der Messung auf den höchsten Messbereich umschalten.
-
Seite 4: Spezifikationen
1.1. Merkmale Analoge Spiegelskala mit spitzengelagertem Drehspulmesswerke Einfache Bedienbarkeit und kompakte Abmessungen Messbereiche: DCV: 100 mV bis 500 V in 6 Bereichen ACV: 10 V bis 500 V in 4 Bereichen Überlastschutz in allen Bereichen Anwendungsbereiche: im Schul- und Ausbildungsbetrieb, Wartung, Produktion, Labor und in der Qualitätskontrolle anwendbar 2. - Seite 5 2.2. Technische Daten 2.2.1. Gleichstrom (DC) Messbereich Genauigkeit Eingangswiderstand +/- 5,0 % 0,1 V Skalenendwert 2,5 V 20 k / V +/- 3,0 % Skalenendwert 2.2.2. Wechselstrom (AC) Eingangs- Frequenz- Messbereich Genauigkeit widerstand bereich 10 V +/- 4,0 % 50 V 50 ~ 400kHz Skalen- 9 k...
- Seite 6 3. Bedienelemente Anzeige Bereichswahlschalter Nullpunkteinstellung des Zeigers Eingangsbuchse „V“ Eingangsbuchse „COM“...
- Seite 7 4. Messverfahren 4.1. DC V (Gleichspannungsmessung) Hinweis: Bei unbekanntem Spanungswert, wählen Sie immer den höchstmöglichen Messbereich und schalten Sie dann ggf. in einen niedrigeren Messbereich um. 1.) Wählen Sie mit dem Bereichswahlschalter die den entsprechenden Messbereich (0,1 ~ 500V DCV). 2.) Schließen Sie die schwarze Prüfleitung an die „COM“-Buchse und die rote Prüfleitung an die „V“-Buchse.
- Seite 8 4.2. AC V (Wechselspannungsmessung) Hinweis: Bei unbekanntem Spanungswert, wählen Sie immer den höchstmöglichen Messbereich und schalten Sie dann ggf. in einen niedrigeren Messbereich um. 1.) Wählen Sie mit dem Bereichswahlschalter die den entsprechenden Messbereich (10V ~ 500V ACV). 2.) Schließen Sie die schwarze Prüfleitung an die „COM“-Buchse und die rote Prüfleitung an die „V“-Buchse.
-
Seite 9: Auswechseln Der Sicherung
5. Auswechseln der Sicherung Achtung! Vor Abnahme der Rückwand zum Auswechseln der Sicherung, alle Prüfleitungen von den Eingängen abziehen. Defekte Sicherung nur mit einer dem Originalwert und Abmessungen entsprechenden Sicherung ersetzen. Die Abnahme der Rückwand und das Auswechseln der Sicherung darf nur durch qualifiziertes Fachpersonal erfolgen. - Seite 10 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech...
-
Seite 11: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following directives of the European Union for CE conformity: 2014/30/EU (electromagnetic compatibility), 2014/35/EU (low voltage), 2011/65/EU (RoHS). Overvoltage category III 600 V; Pollution degree 2. To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed. - Seite 12 Comply with the warning labels and other info on the equipment. Always start with the highest measuring range when measuring unknown values. The measurement instrument is not to be to operated unattended. Do not subject the equipment to direct sunlight or extreme temperatures, humidity or dampness.
-
Seite 13: Specifications
1.1. Features Analogue mirror scale with point bearing moving-coil. Easy operation, compact size Measuring ranges: DCV: 100mV ~ 500V in 6 ranges ACV: 10 V ~ 500V in 4 ranges Overload protection for each range Application: Education, Maintenance, Production line, School, Laboratory, Industrial and Quality control. - Seite 14 2.2. Technical specifications 2.2.1. DC A (Direct Current) Range Accuracy Input Resistance +/- 5,0 % 0,1 V full scale 2,5 V 20 k / V +/- 3,0 % full scale 2.2.2. AC A (Alternating Current) Input Frequency- Range Accuracy Resistance Range 10 V 50 V...
-
Seite 15: Front Panel Description

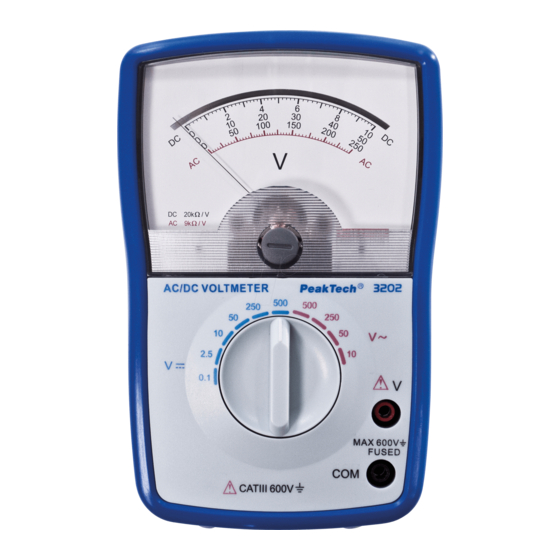

3. Front Panel Description Display Range Switch Zero Adjust of pointer Input Terminal „V“ Input Terminal „COM“ -14-... -
Seite 16: Measuring Procedure
4. Measuring Procedure 4.1. DC V (DC Voltage Measurements) Note: Always start with the highest measuring range. Select with the rotary switch the corresponding measuring range (0,1V ~500V DCV). Insert the black test lead into the “COM” socket and the red test lead into the “V”... - Seite 17 4.1. AC V (AC Voltage Measurements) Note: Always start with the highest measuring range. Select with the rotary switch the corresponding measuring range (10V ~500V ACV). Insert the black test lead into the “COM” socket and the red test lead into the “V” socket. Connect the test leads in parallel to the circuit/component to be measured.
-
Seite 18: Replacement Of The Fuse
5. Replacement of the fuse WARNING! To avoid electric shock, disconnect all the test probes before removing the fuse. Replace only with the same type of fuse. Not note remove the top cover. Service should be performed only by qualified personnel. CAUTION! For continued protection against fire or other hazard, replace only with fuse of the specified voltage and current ratings. - Seite 19 We recommend to calibrate the unit again, after one year. © PeakTech® 07/2021 Po/Ehr PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 ...
