PeakTech
3385
®

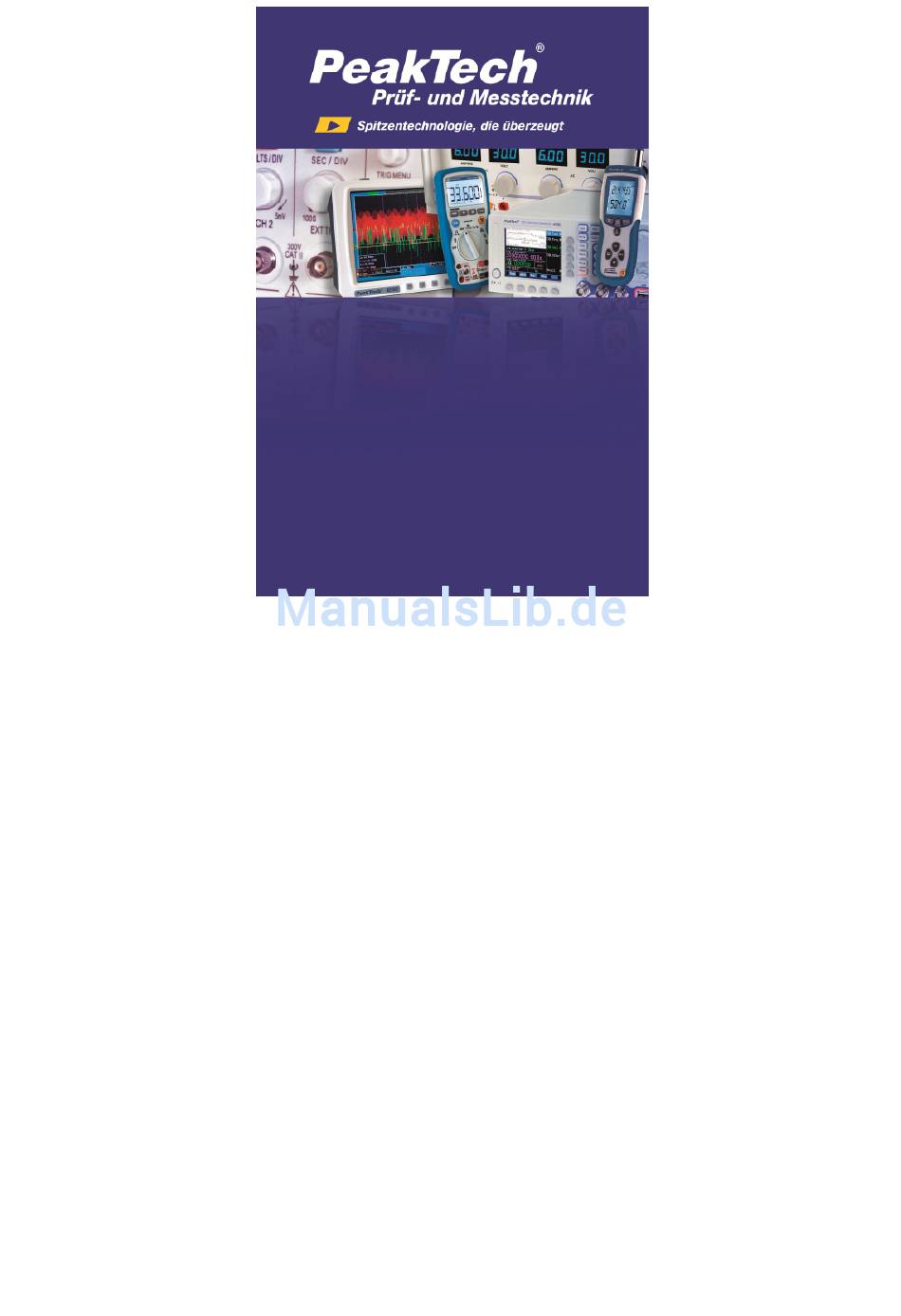

Bedienungsanleitung /
Operation Manual
Analog-/Analogue Multimeter

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PeakTech 3385

Inhaltszusammenfassung für PeakTech 3385

  • Seite 1 PeakTech 3385 ® Bedienungsanleitung / Operation Manual Analog-/Analogue Multimeter...

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie II 600V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc.
  • Seite 3 Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben maximal zulässige Eingangsspannung von 600V DC oder 600V AC nicht überschreiten. maximal zulässige Eingangswerte unter keinen Umständen überschreiten (schwere Verletzungsgefahr und/oder Zerstörung des Gerätes) Die angegebenen maximalen Eingangsspannungen dürfen nicht überschritten werden.
  • Seite 4 Messarbeiten nur in trockener Kleidung und vorzugsweise in Gummischuhen bzw. auf einer Isoliermatte durchführen. Messspitzen der Prüfleitungen nicht berühren. Warnhinweise am Gerät unbedingt beachten. Gerät darf nicht unbeaufsichtigt betrieben werden Bei unbekannten Messgrößen vor der Messung auf den höchsten Messbereich umschalten. Gerät keinen extremen...
  • Seite 5 Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um Beschädigung der Bedienelemente zu vermeiden. Keine technischen Veränderungen am Gerät vornehmen. - Messgeräte gehören nicht in Kinderhände – Reinigung des Gerätes: Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden.
  • Seite 6 Schalterstellung ändern. Keine Verbindungen mit Schaltungen herstellen, in denen eine Spannung anliegt, falls der Schalter auf einer Stellung für Widerstands- oder Strommessung steht. Nur die angegebenen Sicherungen als Austauschtypen verwenden. Sicherungen in die entsprechende Fassung einsetzen. Nicht berühren! Keine freien Drähte, Verbindungen oder andere Strom- durchflossenen Teile einer elektrischen Schaltung berühren.

  • Seite 7: Bedienelemente Und Anschlüsse Am Gerät

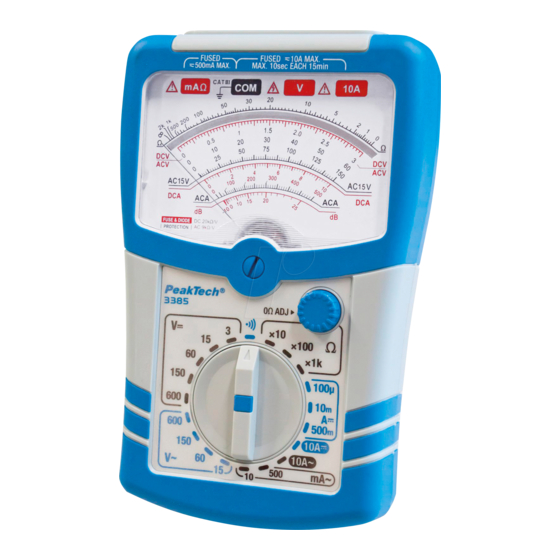

    2. Bedienelemente und Anschlüsse am Gerät Zeiger Mechanische Zeiger-Nulleinstellung: Falls der Zeiger nicht auf 0 zeigt, die Nulleinstellschraube drehen, bis der Zeiger auf die 0-Stelle am linken Ende der Skala zeigt. Bereichswahlschalter: mit 20 Einstellmöglichkeiten, beliebige Drehrichtung. „0“ Ohm ADJ: Nulleinstellungsknopf (0 Ω) für Widerstands-messungen.

  • Seite 8: Allgemeine Daten

    3. Allgemeine Daten Batterien: 3 x 1,5 V UM4 (AAA) Betriebstemperatur: 0° C ~ 50° C, <85% Luftfeuchtigkeit Lagertemperatur: -5° C ~ 50° C, <85% Luftfeuchtigkeit Abmessungen: 115 (B) x 175 (H) x 45 (T) mm Gewicht: 350 g 4. Technische Daten 4.1.
  • Seite 9 4.4. Wechselstrom Messbereiche: 10 mA - 250 mA - 500 mA - 10 A Genauigkeit: 4 % vom Endwert Frequenzverlauf: 60 Hz - 400 Hz 4.5. Widerstand Messbereiche: Bereich 2Ω 20kΩ Skalenmitte bei 200Ω x1k Bereich -- 200Ω bis 2 MΩ in Skalenmitte bei 20kΩ...

  • Seite 10: Bedienung

    Funktion Bereich Skala Multiplikator Gleichspannung 2,5 V x 0,01 10 V 50 V 250 V 600 V x 60 Wechselspannung 10 V 50 V 250 V 600 V x 60 Gleichstrom 10 mA 250 mA 500 mA x 10 Wechselstrom 10 mA 250 mA x 25...
  • Seite 11 Hinweise: 1. Ist der Wert der zu messenden Spannung bzw. des zu messenden Stroms unbekannt, fängt man immer im höchsten Messbereich an, damit das Prüfgerät nicht überlastet wird. Der Bereichswahlschalter sollte nicht verändert werden, während das Prüfgerät unter Last steht. 2.
  • Seite 12 Spannungsmessbereich umschalten, größere Genauigkeit beim Ablesen des Messwertes zu erzielen. 5.2. Wechselspannung 1. Die schwarze Prüfleitung mit der Buchse COM bzw. die rote Prüfleitung mit der Buchse V/Ω/mA verbinden. 2. Den Bereichswahlschalter gewünschten Wechselspannungsbereich einstellen. Falls messende Spannungswert unbekannt ist, dass Prüfgerät zunächst auf den höchsten Messbereich einstellen und dann ggf.
  • Seite 13 nicht auf die Nullstelle bringen so muss die entsprechende Batterie ausgetauscht werden. Achtung! Vor der Messung eines Widerstandes die Stromversorgung der entsprechenden Schaltung abschalten. Die Stromversorgung erst wieder einschalten, wenn die Messung abgeschlossen worden ist und die Prüfleitungen entfernt wurden. 6.
  • Seite 14 2. Den Bereichswahlschalter gewünschten Strommessbereich einstellen. 3. Bei abgeschalteter Stromversorgung die zu messende Schaltung an der Stelle unterbrechen, wo der Strom gemessen werden soll. Das Prüfgerät mit der Schaltung in Serie schalten dabei Polaritätsverhältnisse entsprechend beachten. 4. Die Stromversorgung messenden Schaltung einschalten.

  • Seite 15: Wartung

    6. Wartung 6.1. Auswechseln der Batterie 1. Zum Auswechseln der Batterien, entfernen Sie die Schraube des Batteriefaches an der Rückseite des Gerätes. 2. Entnehmen Sie die verbrauchten Batterien und ersetzen Sie diese durch neue Batterien. 3. Beim Einsetzen der Batterien auf die richtige Polung achten. 4.
  • Seite 16 3. Nach dem Auswechseln der entsprechenden Sicherung Batteriefachdeckel wieder auflegen und mit den Schrauben befestigen. 6.3. Handhabung Gewöhnen Sie sich daran, die Schalterstellung vor einer Messung zweimal zu überprüfen. Liegt eine Spannung an, während Prüfgerät einem Strom- oder Widerstandsbereich steht, könnte das Gerät ausbrennen. Falls das Prüfgerät einmal längere Zeit nicht benutzt worden ist, sollte man den Bereichswahlschalter mehrmals in jede Richtung drehen.
  • Seite 17 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. © PeakTech® 08/2012/Sch/St/pt -16-...

  • Seite 18: Safety Precautions

    1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). Overvoltage category II 600V; pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient over voltage CAT II: For local level, appliances, main wall outlets, portable...
  • Seite 19 Replace a defective fuse only with a fuse of the original rating. Never short-circuit fuse or fuse holding. Disconnect test leads or probe from the measuring circuit before switching modes or functions. Do not conduct voltage measurements with the test leads connected to the mA/A- and COM-terminal of the equipment.
  • Seite 20 Use caution when working with voltages above 35V DC or 25V AC. These Voltages pose shock hazard. Fetch out the battery when the meter will not be used for long period. Periodically wipe the cabinet with a damp cloth and mid detergent.
  • Seite 21 Safety Check Double Check the switch setting, and lead connections before making measurements. Are you following all of the instructions? Disconnect the tester or turn off power before changing switch positions. Do not connect to circuits with voltage present when switch is in any ohms or current positions.
  • Seite 22 2. Introduction & Specification 7. 8. 1. Pointer 2. Meter Mechanical Zero ADJ If the meter pointer does not indicate zero after the instrument’s power has been off, rotate zero adjustment screw until pointer is exactly on zero on the left side of dial. 3.

  • Seite 23: General Specifications

    3. General Specifications Batteries: 3 x 1,5 V UM4 (AAA) Operation Temperature: 0° C ~ 50° C, <85% RH Storage Temperature: -5° C ~ 50° C, <85% RH Size: 115 (W) x 175 (H) x 45 (D) mm Weight: 350 g 4.
  • Seite 24 4.4. AC Current Range: 10 mA - 250 mA - 500 mA - 10 A Accuracy at FSD: 4 % of full scale Frequency Response: 60 Hz - 400 Hz 4.5. Resistance Range: x10 range -- 2Ω to 20kΩ scale center at 200Ω...
  • Seite 25 Function Range Scale Multiplier Position read DC Voltage 2,5 V x 0,01 10 V 50 V 250 V 600 V x 60 AC Voltage 10 V 50 V 250 V 600 V x 60 DC Current 10 mA 250 mA 500 mA x 10 AC Current...
  • Seite 26 Note: 1. If the value of the voltage or current to be measured is unknown, always start with the highest range to avoid overloading the tester. The range selector switch should not be rotated while under load. 2. The life and reliability of the tester will be greatly increased if test leads are removed from the circuit before changing ranges.
  • Seite 27 5.2. Measuring AC voltages 1. Connect the black test lead into the COM-jack and the red test leads into the V/Ω/mA jack. 2. Set the range switch for any of the AC V range positions desired. When in doubt as to which range to use, always start with the highest voltage range as a protection to the instrument.
  • Seite 28 6. Connect the test leads across the resistance which is to be measured.. 7. Read the indication on the OHMS arc at the top of the dial. Note that the arc reads from right to left for increasing values. 8. Multiply the reading by the multiplier factor indicated at the switch position: the result is the resistance value in ohms.

  • Seite 29: Maintenance

    5.5. Measuring AC Current Caution! Never connect the test leads directly across any source of voltage when the instrument is used for current measurements. This will damage the instrument. 1. Connect the black test lead in the COM jack and the red test lead in the V/Ω/mA jack for measurement up to 500 mA.
  • Seite 30 6.2. Fuse replacement To avoid electric shock, do not operate your meter until the back case is in place and fastened securely. 1. Disconnect the test leads from the meter and any item under test. 2. Open the back case by loosening 4 screws on the back case using a screw-driver.
  • Seite 31 Statutory Notification about the Battery Regulations The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or...
  • Seite 32 We herewith confirm that the units are calibrated by the factory according specifications technical specifications. We recommend to calibrate the unit again, after 1 year. © PeakTech® 08/2012/Sch/St./pt PeakTech Prüf- und Messtechnik GmbH Kornkamp 32 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de www.peaktech.de...
