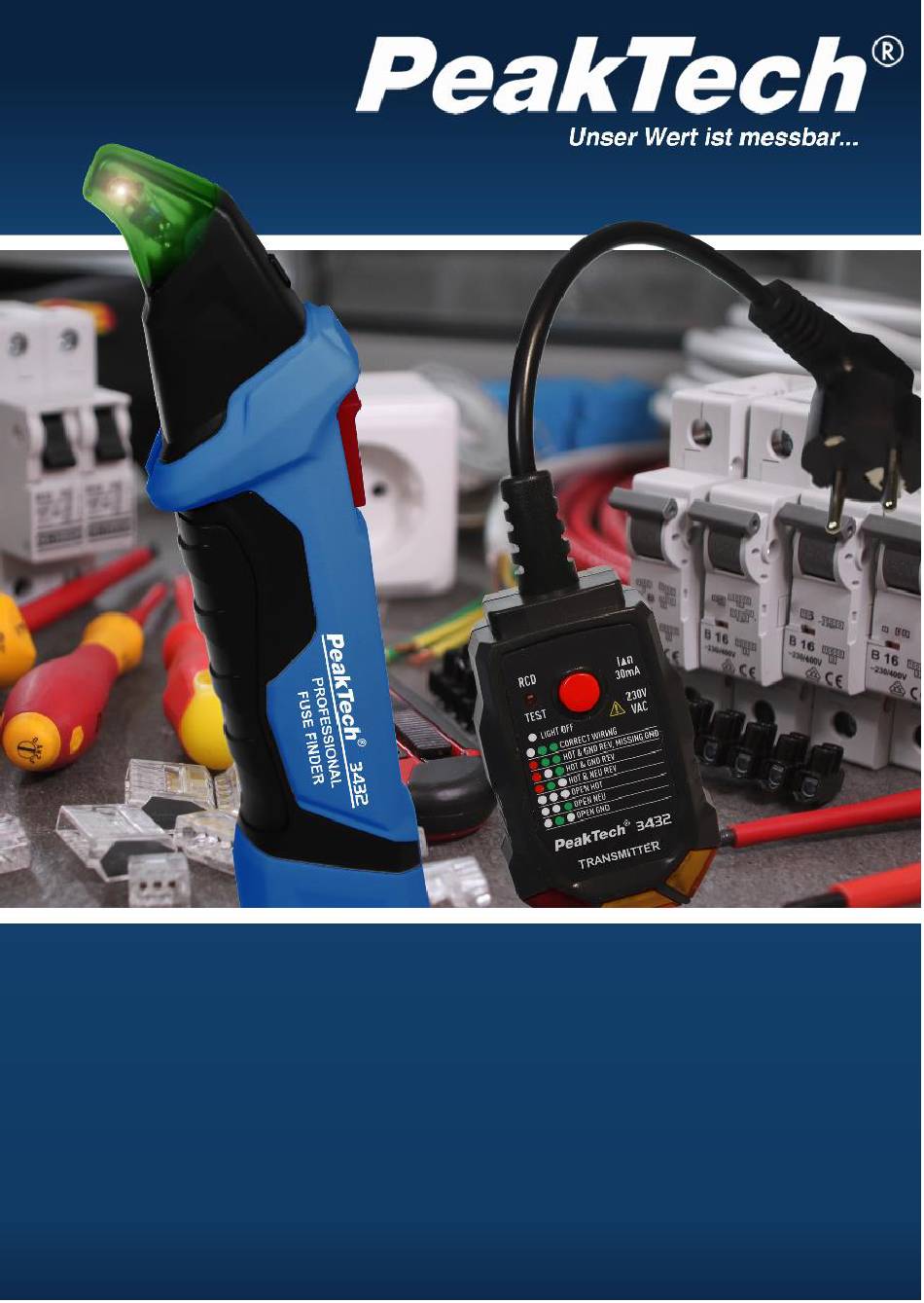

- Seite 1 3432 ® PeakTech Bedienungsanleitung / Manual Sicherungssuchgerät / Fuse Finder...
-
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE-Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Nieder-spannung), 2011/65/EU (RoHS). Überspannungskategorie CAT III 250V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen,... - Seite 3 Dieses Gerät darf nicht in hochenergetischen Schaltungen verwendet werden Als Spannungsversorgung nur eine 9V Batterie verwenden Maximal zulässige Eingangswerte unter keinen Umständen überschreiten (schwere Verletzungsgefahr und/oder Zerstörung des Gerätes) Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist Gerät und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw.
-
Seite 4: Am Gerät Befindliche Warnhinweise Und Symbole
CE-Kennzeichnung nach 2014/32/EU Kennzeichnung der Batterieverordnung 2. Einführung Das PeakTech 3432 ist ein Messgerät mit dem es möglich ist, Sicherungen in einem Stromkreis zu detektieren. Es besteht aus einer Kombination von einem Transmitter und einem Receiver. Hierbei dient der Transmitter als Signalgeber und der Receiver wird verwendet, um die Sicherung im Sicherungskasten zu lokalisieren. -
Seite 5: Empfänger (Receiver)
Durch seine Funktionen wird das Auffinden von Sicherungen mit dem PeakTech 3432 in jeder Anwendung zu einem einfachen unterfangen, sodass das Gerät ein idealer Begleiter für den Elektroniker, aber auch für den Laien ist, um die richtige Sicherung zu finden und den Stromkreis sicher auszuschalten. - Seite 6 3.2 Sender (Transmitter) 1. Anschlussleitung mit Stecker 2. Testknopf zur RCD Prüfung 3. LED für RCD Test 4. LED Anzeige der Steckerpolung...
-
Seite 7: Anschluss Des Transmitters (Sender)
4. Bedienung des Sicherungssuchgerätes Das PeakTech 3432 wird zum Auffinden von Sicherungen verwendet. Die genaue Vorgehensweise zur Durchführung der Messung, werden in den folgenden Abschnitten erklärt. 4.1 Anschluss des Transmitters (Sender) Der Transmitter wird beim Auffinden der Sicherung benötigt, da das Gerät ein Signal auf die zu messende Leitung gibt. -
Seite 8: Detektieren Von Sicherungen
4.2 Detektieren von Sicherungen Um Sicherungen in der zu messenden Stromverteilung zu finden, muss der Transmitter wie in Punkt 4.1 beschrieben mit einer Steckdose verbunden werden. Nachdem ordnungsgemäßen verbinden des Transmitters können Sie nun den Empfänger (Receiver) nutzen, um die Sicherung für den angeschlossenen Stromkreis zu detektieren. -
Seite 9: Berührungsfreie Spannungsprüfung
Es ist nicht möglich die Spannungsprüfung beim Auffinden von Sicherungen zu verwenden. 4.4 RCD Test Eine weitere Funktion des PeakTech 3432 ist die Prüfung des RCD in einem Stromkreis. Für diese Anwendung wird lediglich der Transmitter benötigt. Um zu prüfen ob der RCD in einem Stromkreis auslöst, wird der Transmitter in eine Steckdose gesteckt, welche mit dem RCD verbunden ist. - Seite 10 5. Einsetzen der Batterie Der Receiver des P 3432 wird mit einer 9 V Block Batterie betrieben. Der Transmitter benötigt keine Batterie als Spannungsquelle, da es von der Netzspannung der Steckdose betrieben wird, in der er eingesteckt wird. Das Batteriefach des Receivers befindet sich im Handstück des Gerätes.
- Seite 11 Hinweise zum Batteriegesetz Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß Batteriegesetz verpflichtet, unsere Kunden auf folgendes hinzuweisen: Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben - die Entsorgung im Hausmüll ist laut...
- Seite 12 Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. © PeakTech® PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 ...
-
Seite 13: Safety Precautions
1. Safety precautions This product complies with the requirements of the following European Union Directives for CE conformity: 2014/30/EU (Electromagnetic Compatibility), 2014/35/EU (Low Voltage), 2011/65/EU (RoHS). Overvoltage category CAT III 250V; Pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient overvoltage CAT II: For local level, appliances, main wall outlets, portable equipment... - Seite 14 This unit must not be used in high-energy circuits Use only a 9V battery as power supply Do not exceed the maximum permissible input values under any circumstances (serious risk of injury and/or destruction of the unit) Never operate the unit if it is not fully closed Check the unit and other accessories for possible damage or bare or bent cables and wires before putting them into operation.
- Seite 15 1.2. Warnings and symbols on the device ATTENTION! Observe the relevant sections in the manual! Double insulated CAT III 250V Indication of the overvoltage category CE marking according to 2014/32/EU Labelling of the battery ordiance...
- Seite 16 2. Introduction The PeakTech 3432 is a measuring device with which it is possible to detect fuses in a circuit. It consists of a combination of a transmitter and a receiver. The transmitter is used as a signal generator and the receiver is used to locate the fuse in the fuse box.
- Seite 17 3. Controls 3.1 Receiver 1. NCV Signal indicator 2. NCV Testing unit 3. Housing of the measuring unit 4. Battery compartment 5. NCV button (for contactless voltage testing) 6. On / Off button / Reset button...
- Seite 18 3.2 Transmitter 1. Connector with plug 2. Test button for RCD testing 3. LED for RCD test 4. LED display of plug polarity...
-
Seite 19: Connecting The Transmitter
4. Operation of the fuse finder The PeakTech 3432 is used to locate fuses. The exact procedure for carrying out the measurement is explained in the following sections. 4.1 Connecting the Transmitter The transmitter is needed when locating the fuse, as the device sends a signal to the line to be measured. - Seite 20 4.2 Fuse detection To find fuses in the power distribution to be measured, the transmitter must be connected to a socket as described in point 4.1. After properly connecting the transmitter, you can now use the receiver to detect the fuse for the connected circuit. To do this, switch on the receiver by pressing the on/off button.
- Seite 21 RCD to be tested will not trip. 5. Inserting the battery The receiver of the P 3432 is powered by a 9 V block battery. The transmitter does not need a battery as a power source, as it is powered by the mains voltage of the socket in which it is plugged in.
- Seite 22 6. Specifications Power supply 30 - 250 V AC, 50 / 60 Hz Transmitter Power supply 9 V block battery Receiver NCV Mode AC voltage detection RCD Test Transmitter use Auto switch off After approx. 3 minutes when (Receiver) not in use Max.
- Seite 23 Notification about the Battery regulations The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or...
- Seite 24 Misprints and errors are reserved. We recommend to calibrate the unit again, after 1 year. ® © PeakTech 12/2021/Lie PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 ...
