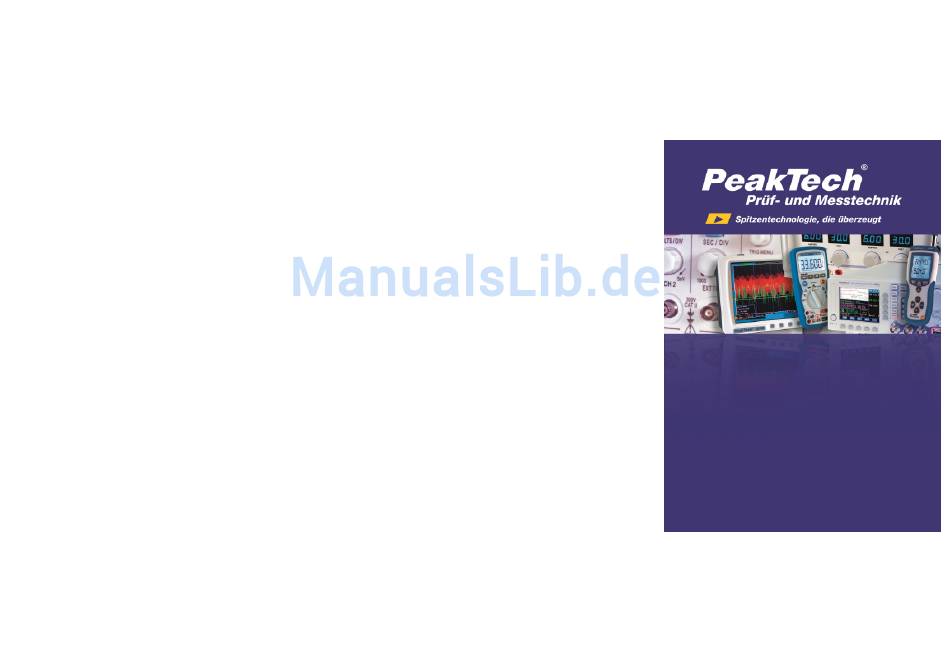

- Seite 1 ® PeakTech 3280 / 3285 / 3290 Bedienungsanleitung / Operation manual Dekaden / Decade Box...
- Seite 2 Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen); Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.
- Seite 3 Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt) Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel. Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.
-
Seite 4: Spezifikationen

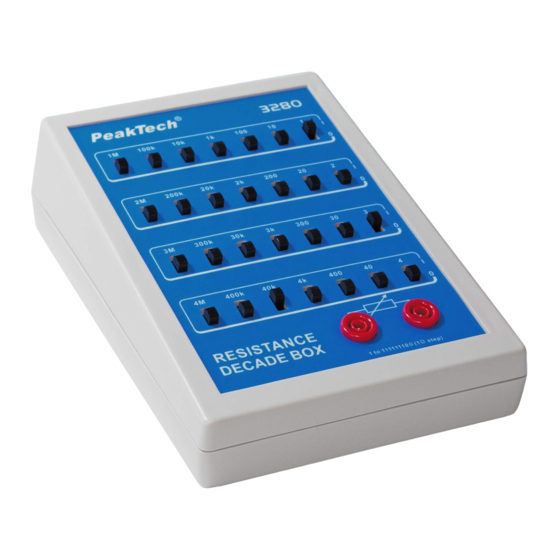

PeakTech 3290 breiter Bereich (10 µH bis 111,1 mH); mit hoher Auflösung (10 µH pro Schritt) mit 4 Induktivitäts-Dekaden 3. Spezifikationen 3.1. Spezifikationen P 3280 Bereich 1 Ohm bis 11.111.110 Ohm (1 Ohm pro Schritt) Genauigkeit 1% Widerstandstoleranz in allen... - Seite 5 3.1.1. Beschreibung der Bedienelemente 3-1 Bereichswahlschalter 3-2 Widerstands-Ausgangsbuchsen 3.1.2. Messungen 1. Starten Grundeinstellung (alle Bereichswahlschalter in Stellung 0) mit dem kleinsten Widerstand. 2. Schalten Sie die Bereichswahlschalter in Stellung 1 und addieren Sie diese, um den gewünschten Widerstandswert zu erhalten. WARNUNG!! Überschreiten Sie niemals die maximale Leistung des Ausgangs-Widerstandes von 0,3 W.
- Seite 6 3.2. Spezifikationen P 3285 Bereich 100 pF bis 11,111 µF (100 pF pro Schritt) Genauigkeit 5% Kapazitäts-Toleranz in allen Bereichen < 1µF, bei 1kHz Testfrequenz > 1µF, bei 100Hz Testfrequenz Max. nicht polarisierte Eingangsspannung Kapazitäten Interne Restkapazität max. 50pF Betriebstemperatur 0°...
- Seite 7 3.2.2. Messungen 1. Starten Grundeinstellung (alle Bereichswahlschalter in Stellung 0) mit der kleinsten Kapazität. 2. Schalten Sie die Bereichswahlschalter in Stellung 1 und addieren Sie diese, um den gewünschten Kapazitätswert zu erhalten. WARNUNG!! Niemals die max. Eingangsspannung von 50 V DC überschreiten!! 3.3.
- Seite 8 3.3.1. Beschreibung der Bedienelemente 3-1 Bereichswahlschalter 3-2 Induktivitäts-Ausgangsbuchsen 3.3.2 Messungen 1. Starten Grundeinstellung (alle Bereichswahlschalter in Stellung 0) mit der kleinsten Induktivität 2. Schalten Sie die Bereichswahlschalter in Stellung 1 und addieren Sie diese, um den gewünschten Induktivitätswert zu erhalten. WARNUNG!! Niemals den max.
- Seite 9 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 05/2013/Ho./Pt.
-
Seite 10: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking); pollution degree 2. To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed. - Seite 11 Periodically wipe the cabinet with a damp cloth and mid detergent. Do not use abrasives or solvents. The instrument is suitable for indoor use only Do not store the meter in a place of explosive, inflammable substances. Do not modify the equipment in any way Do not place the equipment face-down on any table or work bench to prevent damaging the controls at the front.
-
Seite 12: Specifications
3290 10 µH to 111,1 mH, wide range and high resolution (10 µH per step) With four decades of inductance 3. Specifications 3.1. Specifications P 3280 Range 1 to 11.111.110 Ohm (1 Ohm per step) Accuracy 1 % resistors used throughout Wattage Max. - Seite 13 3.1.1. Front Panel Description 3-1 Range Select Switch 3-2 Resistance Output Terminal 3.1.2. Testing Procedure 1. Start with all switches up (0) for 0 ohms. 2. Switch down (1) to add Resistance value. WARNING!! The Wattage of the “Output Resistor” is 0,3 W. Do not add the Wattage more than 0,3 W to the “Resistance Output Terminals”...
- Seite 14 3.2. Specifications P 3285 Range 100 pF to 11,111 µF (100 pF per step) Accuracy 5 % capacitors used throughout < 1 µF, 1 kHz test frequency > 1 µF, 100 Hz test frequency Voltage 50 V DC, non-polarized capacitors Internal Residual 50 pF max.
- Seite 15 3.2.2. Testing Procedure 1. Start with all switches up (0) for min. capacitance. 2. Switch down (1) to add Capacitance value. WARNING!! Do not add the voltage more than 50 V DC to the “Output Capacitor Terminals” (3-2) 3.3. Specifications P 3290 Range 10 µH to 111,1 mH (10 µH per step)
- Seite 16 3.3.1. Front Panel Description 3-1 Range Select Switch 3-2 Inductance Output Terminal 3.3.2. Testing Procedure 1) Start with all switches up (0) for min. inductance. 2) Switch down (1) to add Inductance value. WARNING!! Do not add the current more than 100 mA (AC or DC) into the “Output Inductor Terminals”...
- Seite 17 We herewith confirm, that the units are calibrated by the factory according specifications technical specifications. We recommend to calibrate the unit again, after 1 year. ® © PeakTech 05/2013/Ho./Pt. PeakTech Prüf-und Messtechnik GmbH - Kornkamp 32 – DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de www.peaktech.de...
