- Seite 1 3295 PeakTech Bedienungsanleitung / Operation manual Analoges Ampere-Meter / Analog Ammeter...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE- Zeichen). Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen. - Seite 3 Reinigung des Gerätes Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen. Bedeutung des Symbols ACHTUNG! Bitte beachten Sie die Bedienungshinweise vor der Benutzung des Geräts.
-
Seite 4: Bedienungshinweise
Bedienungshinweise • Benutzen Sie das Gerät niemals an einem Netz mit einer Spannung von mehr als 30 V bez. des Erdpotentials. • Das Gerät darf nicht an Gleich- oder Wechselspannungsquellen > 30V benutzt werden. • Benutzung für Innenräume mit max. Verschmutzungsgrad 2 (EN 50419:2006), im Temperaturbereich -10 °C to +50 °C und Luftfeuchtigkeit unter 90% geeignet. -
Seite 5: Beschreibung Des Geräts
Merkmale • Analoge Spiegelskala • Stabiles Kunsstoffgehäuse • Gleich- und Wechselstrommessungen • Keine Batterien benötigt Zubehör • Bedienungsanleitung Beschreibung des Geräts Dieses Strommessgerät wurde für den täglichen Gebrauch von Elektrofachkräften und mit Elektrizität vertrauten Personen entwickelt. Es bietet folgende Funktionen: Strommessungen (A und A Sicherheitsbuchsen, Ø4mm... -
Seite 6: Bezugsbedingungen
Funktionen Bezugsbedingungen Temperatur: 23°C ± 2°C Luftfeuchtigkeit: 45% RH ± 5% Lage: horizontal ± 2° Vergewissern Sie sich vor jeder Messung, dass der Zeiger 0 A anzeigt. Mechanische Anpassung des Zeigers erfolgt durch Drehen der Stellschraube. -
Seite 7: Spezifikationen
Ist die zu messende Stromstärke nicht abschätzbar, wählen Sie zuerst den höchsten Messbereich aus und tasten Sie sich dann schrittweise im Messbereich nach unten. Die höchste Messgenauigkeit ergibt sich, wenn sich der Zeiger bei ca. 2/3 des Skala befindet. Spezifikationen DC Strom Multi- Spannungs-... -
Seite 8: Technische Merkmale
AC Strom (Sinus) Multi- Spannungs- Genauig- A-AC Skala Schutz plikator abfall keit 10mA ×1 100mA ×0.1 500mV 3.0% vom F.S. ×10 50mV ×1 50mV *F.S. - Full Scale oder Vollausschlag Technische Merkmale Dimensionen und Gewicht Maße (BxHxT): 200×120×55 mm Gewicht: 600 g Maximale Umgebungsbedingungen Temperatur (Gebrauch):... -
Seite 9: Erfüllung Internationaler Normen
Erfüllung internationaler Normen Elektrische Sicherheit (EN 61010-1 -2001) CEI 1010-1 EN61010 NF-C 42020 VDE 0411 • Doppelte Isolierung: • Verschmutzungsgrad: 2 • Überspannungskategorie: I entsprechend CEI 664 • Maximale Messspannung: 30V AC/DC Electromagnetische Verträglichkeit • Emission (EN 61326-1:2013) • Immunität (EN 61326-2:2013) Garantie Sie erhalten einen dreijährigen Garantieanspruch ab dem Kaufdatum den Geräts. - Seite 10 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 04/2017/Mi./Ehr.
-
Seite 11: Safety Precautions
Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) as amended by 2004/22/EC (CE-Marking). Pollution degree 2. To ensure safe operation of the equipment, the following safety precautions must be observed. Damages resulting from failure to observe these safety precautions are exempt from any legal claims whatever. -
Seite 12: Precautions For Use
Cleaning the cabinet Clean only with a damp, soft cloth and a commercially available mild household cleanser. Ensure that no water gets inside the equipment to prevent possible shorts and damage to the equipment. Meaning of the symbol CAUTION! Please consult the operating instructions before using the device. In these operating instructions, failure to follow or carry out instructions preceded by this symbol may result in personal injury or damage to the device and the installations. - Seite 13 • Do not use on alternate and continuous voltages > 30V • Indoor use in environments with a maximum pollution level of 2 (EN 50419:2006), temperature of -10 °C to +50 °C and relative humidity below 90%. • Respect the value and type of the fuses to avoid damaging the instrument and canceling the warranty.

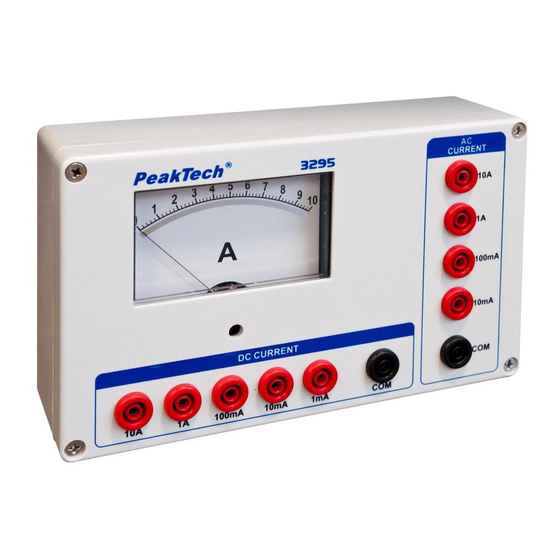

- Seite 14 Description This ammeter was developed for everyday use by electricity professionals and persons acquainted with electricity. It offers the following functions: Amperage measurement (A and A Safety Terminals, Ø4mm • COM – Common terminals for A and A , respectively •...
-
Seite 15: Reference Conditions
Function Selection Reference Conditions Temperature: 23°C ± 2°C Humidity: 45% RH ± 5% Position: horizontal ± 2° Ensure that the pointer is at zero before starting any measurements. Mechanical zero adjustment is carried out by turning the screw on the front of the ammeter. -14-... -
Seite 16: Specifications
When an estimated current value is unknown, start measurement at the highest range, and then gradually reduce it until the appropriate range is achieved: the reading should preferably be in the upper 2/3 of the full scale deflection. Specifications DC Current Voltage Reading A-DC... -
Seite 17: General Characteristics
AC Current (Sine Wave) Voltage Reading A-AC Scale Drop at Accuracy Protection coefficient Inputs 10mA ×1 100mA ×0.1 500mV 3.0% of F.S. ×10 50mV ×1 50mV General Characteristics Dimensions and Weight Dimensions: 200×120×55 mm Weight: 600 g Maximum Climatic Conditions Temperature (use): -0°C to +40°C Temperature (storage):... -
Seite 18: Compliance With International Standards
Compliance with International Standards Electrical safety (EN 61010-1 -2001) CEI 1010-1 EN61010 NF-C 42020 VDE 0411 • Double insulation: • Pollution level: 2 • Installation category: I according to CEI 664 • Maximum voltage: 30V Electromagnetic Compatibility • Emission (EN 61326-1:2013) •... - Seite 19 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 04/2017/Mi./Ehr. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 ...
