2.0 Installation

2.1 Vor der Installation

Die Applikation A230 ist äußerst flexibel. Es gibt folgende
Grundprinzipien:
Beheizung (Applikation A230.1):
Die Vorlauftemperatur kann in der Regel an Ihre persönlichen
Bedürfnisse angepasst werden. Der Vorlauftemperaturfühler S3 ist
der wichtigste Fühler. Die gewünschte Vorlauftemperatur, die am
Temperaturfühler S3 anliegen soll, wird vom ECL-Regler anhand
der vom Temperaturfühler S1 gemessenen Außentemperatur
berechnet. Je niedriger die Außentemperatur, desto höher ist die
gewünschte Vorlauftemperatur.
Mit einem Wochenprogramm kann der Heizkreis auf die Betriebsart
Komfort oder Sparen eingestellt werden (zwei Werte für die
gewünschte Raumtemperatur).
In der Betriebsart Sparen kann die Beheizung reduziert oder
vollständig abgestellt werden.
Das Motorregelventil M1 wird schrittweise geöffnet, wenn die
Vorlauftemperatur unter die gewünschte Vorlauftemperatur sinkt
(und umgekehrt).
Die am Fühler S5 im Rücklauf zum Fernwärmenetz
gemessene Temperatur darf nicht zu hoch sein. Bei zu hohen
Rücklauftemperaturen lässt sich die gewünschte Vorlauftemperatur
anpassen (in der Regel auf einen niedrigeren Wert), d. h. das
Motorregelventil wird schrittweise geschlossen.
Bei Heizungssystemen mit Heizkessel sollte die Rücklauftemperatur
nicht zu niedrig sein (gleiche Einstellprozedur wie oben).
Zudem kann die Rücklauf-Temperaturbegrenzung von
der Außentemperatur abhängig sein. In der Regel gilt: Je
niedriger die Außentemperatur, desto höher ist die akzeptable
Rücklauftemperatur.
Wenn die gemessene Raumtemperatur nicht der gewünschten
Raumtemperatur entspricht, kann die gewünschte
Vorlauftemperatur angepasst werden.
Die Umwälzpumpe P1 ist bei Wärmebedarf oder aktivierter
Frostschutzfunktion eingeschaltet.
Die Beheizung kann ausgeschaltet werden, wenn die
Außentemperatur einen einstellbaren Wert überschreitet.
Mit einem angeschlossenen Durchfluss- oder Wärmemengenzähler,
der auf Impulsen (S7) basiert, lässt sich der Volumenstrom bzw.
die Leistung auf einen frei einstellbaren Höchstwert begrenzen.
Darüber hinaus kann die Begrenzung von der Außentemperatur
abhängen. In der Regel gilt: Je niedriger die Außentemperatur,
desto größer darf der Volumenstrom/die Leistung sein. Wenn
A230.1 in einem ECL Comfort 310 verwendet wird, kann das
Volumenstrom-/Leistungssignal auch alternativ als M-Bus-Signal
gesendet werden.
Die Betriebsart Frostschutz hält eine einstellbare Vorlauftemperatur
aufrecht, z. B. 10 °C.
Um den Einfluss von Wind auszugleichen, kann ein
Windgeschwindigkeitssensor angeschlossen werden. Der Regler
kann auf Grundlage des Signals des Windgeschwindigkeitssensors
(0–10 V) so eingestellt werden, dass die gewünschte
Vorlauftemperatur proportional zur Windgeschwindigkeit erhöht
wird.
Ein Alarm kann aktiviert werden, wenn die aktuelle
Vorlauftemperatur von der gewünschten Vorlauftemperatur
abweicht.
6 DEN-SMT/DK
ECL Comfort 210 / A310, Applikation A230

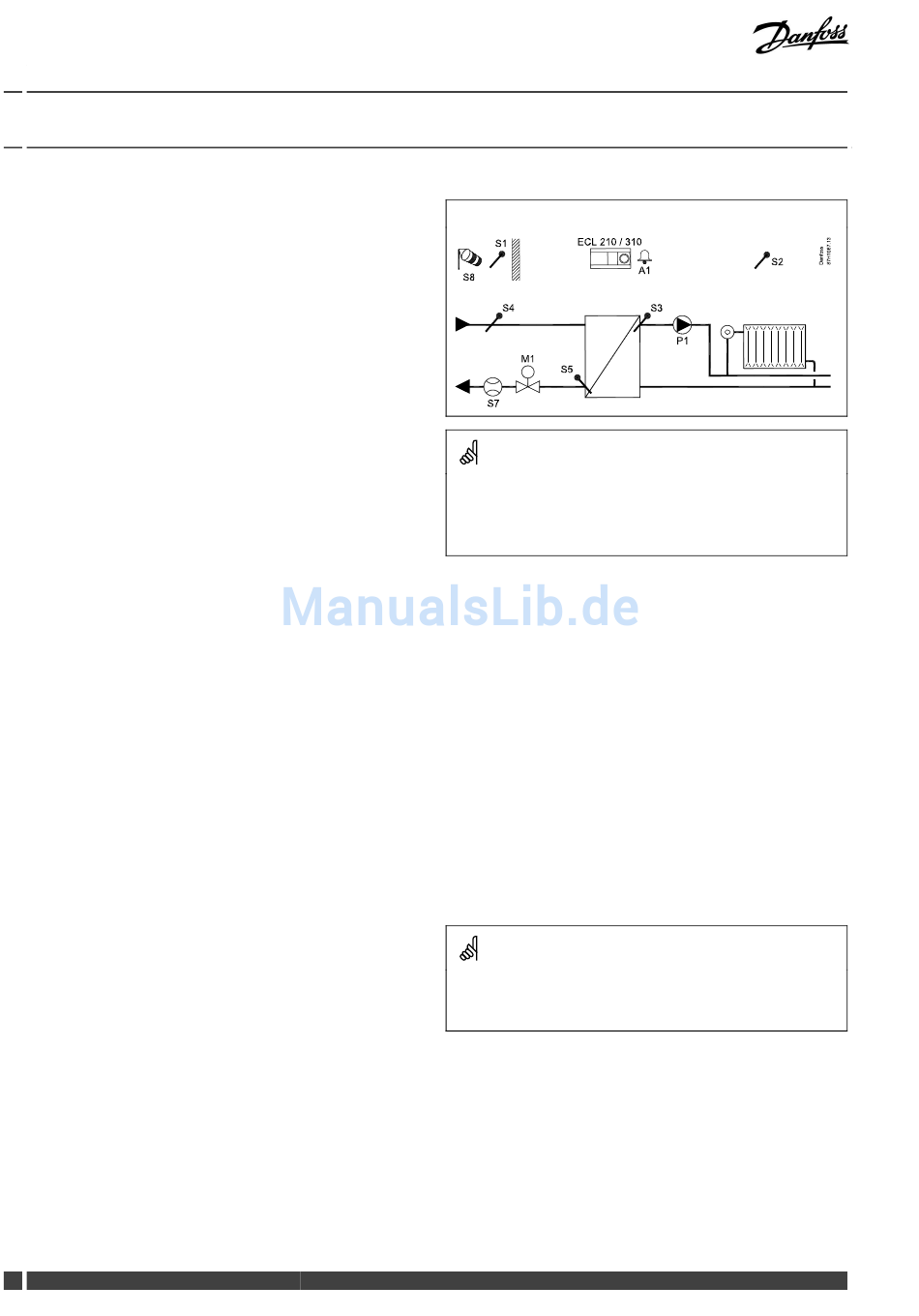

Typische A230.1-Applikation:
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 210/310
Elektronischer Regler ECL Comfort 210 oder 310
S1
Außentemperaturfühler
S2 (Optional) Raumtemperaturfühler/ECA 30
S3 Vorlauftemperaturfühler
S4 (Optional) Primärer Versorgungstemperaturfühler
(nur Ablesen)
S5
(Optional) Rücklauftemperaturfühler
S7
(Optional) Durchfluss-/Wärmemengenzähler
(Impulssignal)
S8 (Optional) Windgeschwindigkeitssensor
P1
Umwälzpumpe, Beheizung
M1
Motorregelventil (3-Punkt-Regelung)
Alternativ: Thermischer Stellantrieb (Typ ABV,
Danfoss)
A1 Alarm
Um den Volumenstrom/die Leistung zu begrenzen, kann
die Applikation A230.1 die Daten eines angeschlossenen
Durchfluss-/Wärmemengenzählers nutzen.
