Instruktion
Beispiel 3
Das Wochenprogramm beinhaltet Komfortzeiten von Montag bis
Freitag: 07:00–17:30 Manchmal findet eine Teambesprechung am
Abend oder am Wochenende statt.
Ein Übersteuerungsschalter ist installiert und die Heizung muss
eingeschaltet sein (Komfortbetrieb), solange der Schalter an ist.
Wählen Sie einen freien Eingang z. B. S8. Schließen Sie den
Übersteuerungsschalter an.
Einstellungen im ECL:
1. Wählen Sie Kreis > MENU > Einstellungen > Applikation > Ext.
Übersteuerg.:
Wählen Sie den Eingang S8 (das Verdrahtungsbeispiel)
2. Wählen Sie Kreis > MENU > Einstellungen > Applikation > Ext.
Betriebsart.:
Wählen Sie KOMFORT
3. Denken Sie daran, den entsprechenden Kreis auf die Betriebsart
Wochenprogramm einzustellen („Uhr").
Ergebnis: Wenn der Übersteuerungsschalter (oder ein
Relaiskontakt) eingeschaltet ist, läuft der ECL 210/310 im
Komfortbetrieb.
Wenn der Übersteuerungsschalter ausgeschaltet ist, läuft der ECL
210/310 gemäß Wochenprogramm.
138 DEN-SMT/DK
ECL Comfort 210 / A310, Applikation A230

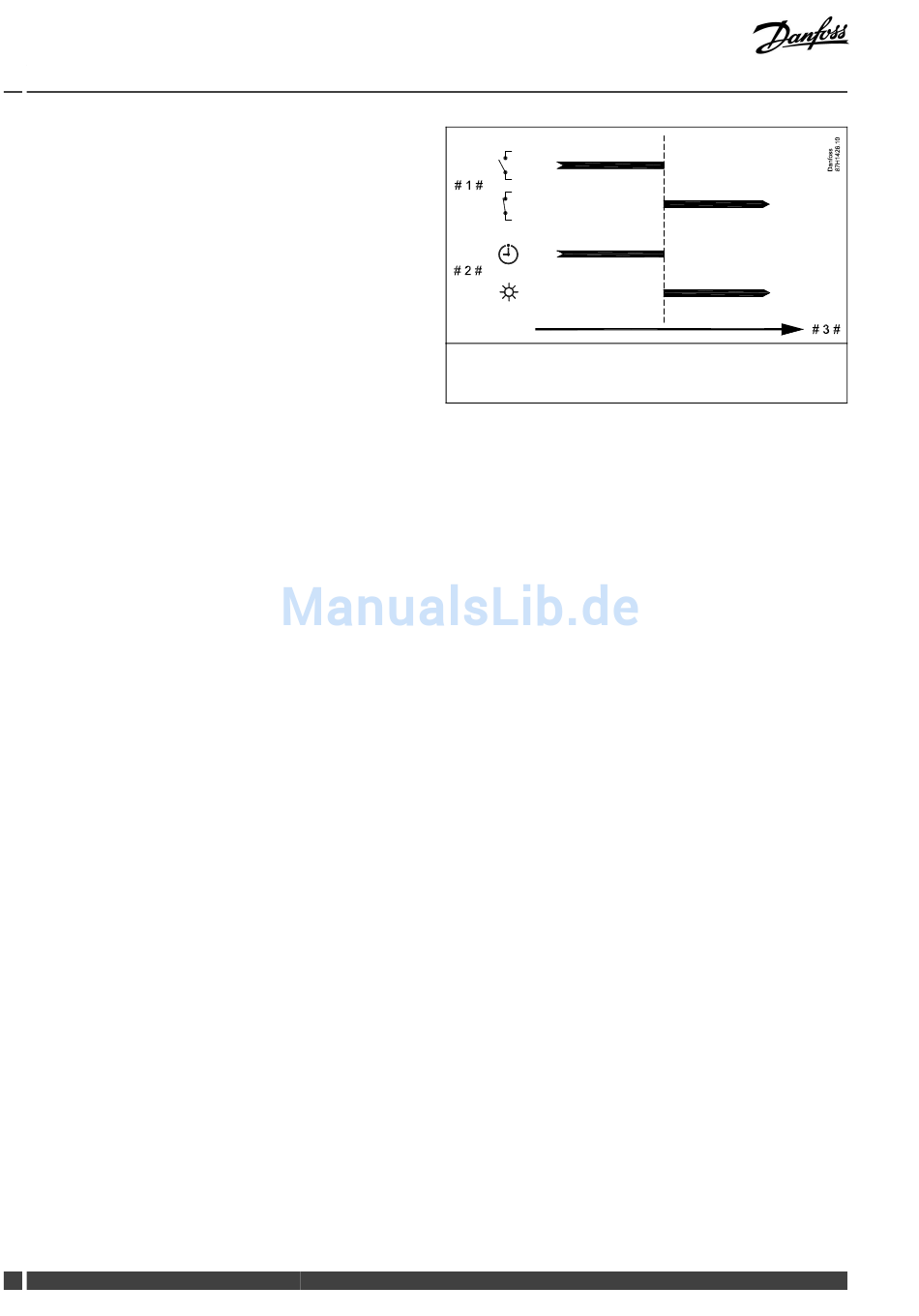

# 1 # =Übersteuerungsschalter (nicht aktiviert/aktiviert)
# 2 # = Funktionsbetrieb (Wochenprogr./Komfort)
# 3 # = Zeit
VI.LG.H3.03
