Beispiel 4
Das Wochenprogramm für das Gebäude beinhaltet Komfortzeiten
für alle Wochentage: 06:00–20:00 Manchmal muss die gewünschte
Vorlauftemperatur konstant 65 °C betragen.
Ein Übersteuerungsrelais ist installiert und die Vorlauftemperatur
muss
65 °C betragen, solange das Übersteuerungsrelais aktiviert ist.
Wählen Sie einen freien Eingang z. B. S8. Schließen Sie die Kontakte
des Übersteuerungsrelais an.
Einstellungen im ECL:
1. Wählen Sie Kreis > MENU > Einstellungen > Applikation > Ext.
Übersteuerg.:
Wählen Sie den Eingang S8 (das Verdrahtungsbeispiel)
2. Wählen Sie Kreis > MENU > Einstellungen > Applikation > Ext.
Betriebsart.:
Wählen Sie T KONST.
3. Wählen Sie Kreis > MENU > Einstellungen > Vorlauftemperatur
>
Gew. Temp. (ID 1x004):
Stellen Sie 65 °C ein.
4. Denken Sie daran, den entsprechenden Kreis auf die Betriebsart
Wochenprogramm einzustellen („Uhr").
Ergebnis: Wenn das Übersteuerungsrelais aktiviert ist, läuft der
ECL 210/310 in der Betriebsart konstante Temperatur und regelt
die Vorlauftemperatur auf 65 °C.
Wenn der Übersteuerungsschalter nicht aktiviert ist, läuft der ECL
210/310 gemäß Wochenprogramm.
Danfoss District Energy
ECL Comfort 210 / A310, Applikation A230

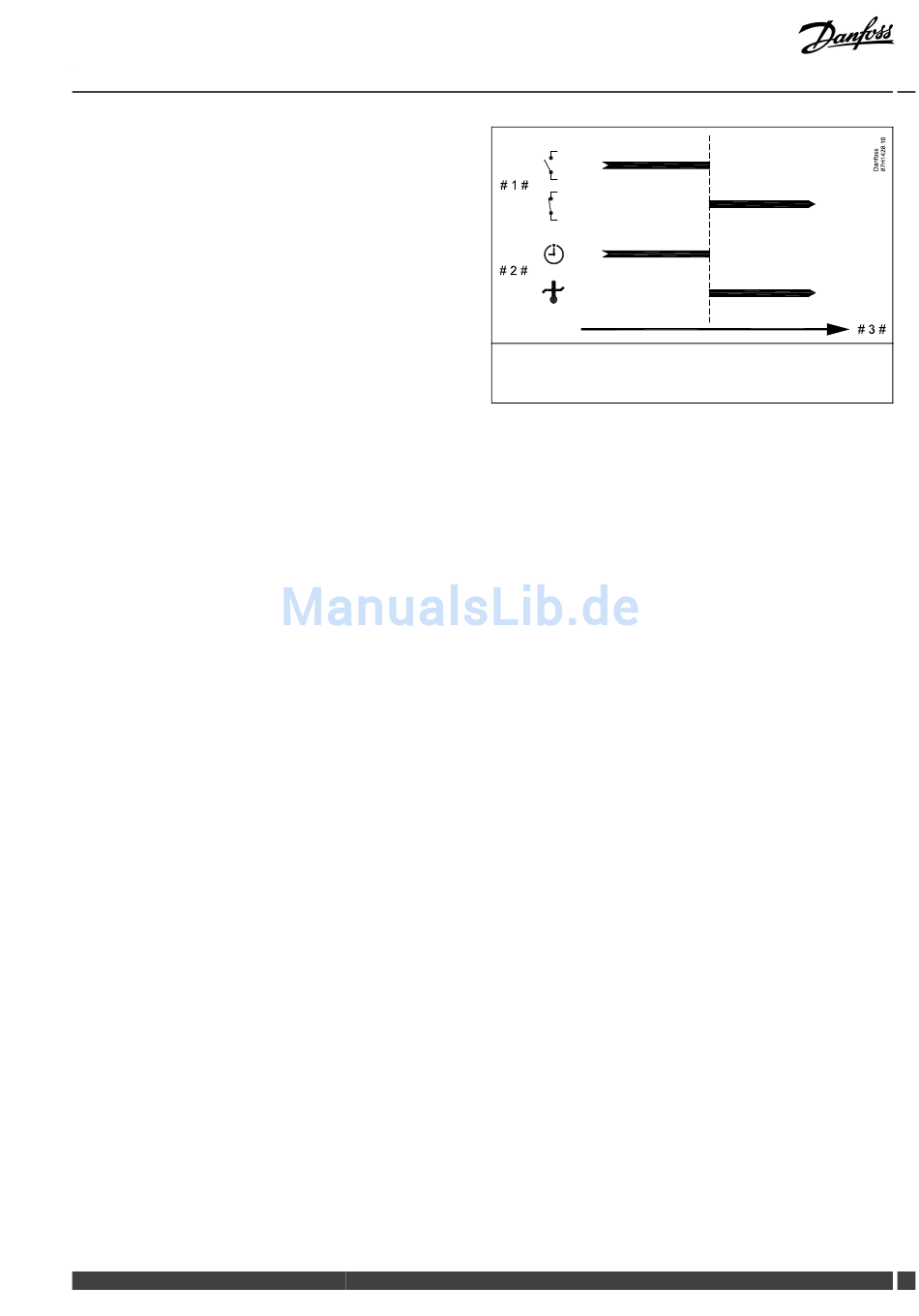

# 1 # =Übersteuerungsschalter (nicht aktiviert/aktiviert)
# 2 # = Funktionsbetrieb (Wochenprogr./Konst. Temp.)
# 3 # = Zeit
VI.LG.H3.03 DEN-SMT/DK 139
