Instruktion
Funktionen im Übersteuerungsbetrieb:
Die folgenden Einstellungen beschreiben die allgemeinen
Funktionen der Produktreihen ECL Comfort 210/310.
Die beschriebenen Betriebsarten sind allgemein und
nicht applikationsspezifisch. Sie können sich von den
Übersteuerungsmodi in Ihrer Applikation unterscheiden.
MENU > Einstellungen > Applikation
Ext. Übersteuerg. (Externe Übersteuerung)
Kreis
Alle
Wählen Sie den Eingangswert für die „Ext. Übersteuerg. " (externe
Übersteuerung). Mithilfe eines Schalters kann die Übersteuerung des Reglers
auf die Betriebsart „Komfort", „Sparen", „Frostschutz" oder „Konstante
Temperatur" vorgenommen werden.
* Siehe Anlage „Übersicht Parameter-ID"
OFF:
Es wurden keine Eingänge für die externe Übersteuerung
ausgewählt.
S1 ... S16: Einer der Eingänge wurde für die externe Übersteuerung
ausgewählt.
Wenn S1 ... S6 als Eingang für die Übersteuerung ausgewählt
wurde, muss der Übersteuerungskontakt goldene Kontakte
besitzen.
Wenn S7 ... S16 als Eingang für die Übersteuerung ausgewählt
wurde, kann der Übersteuerungskontakt standardmäßig sein.
Siehe auch die Zeichnungen für Anschlussbeispiele von
Übersteuerungskontakt und -relais an Eingang S8.
98 DEN-SMT/DK
ECL Comfort 210 / A310, Applikation A230
1x141
Einstellbereich Werkseinstel-
lungen
*

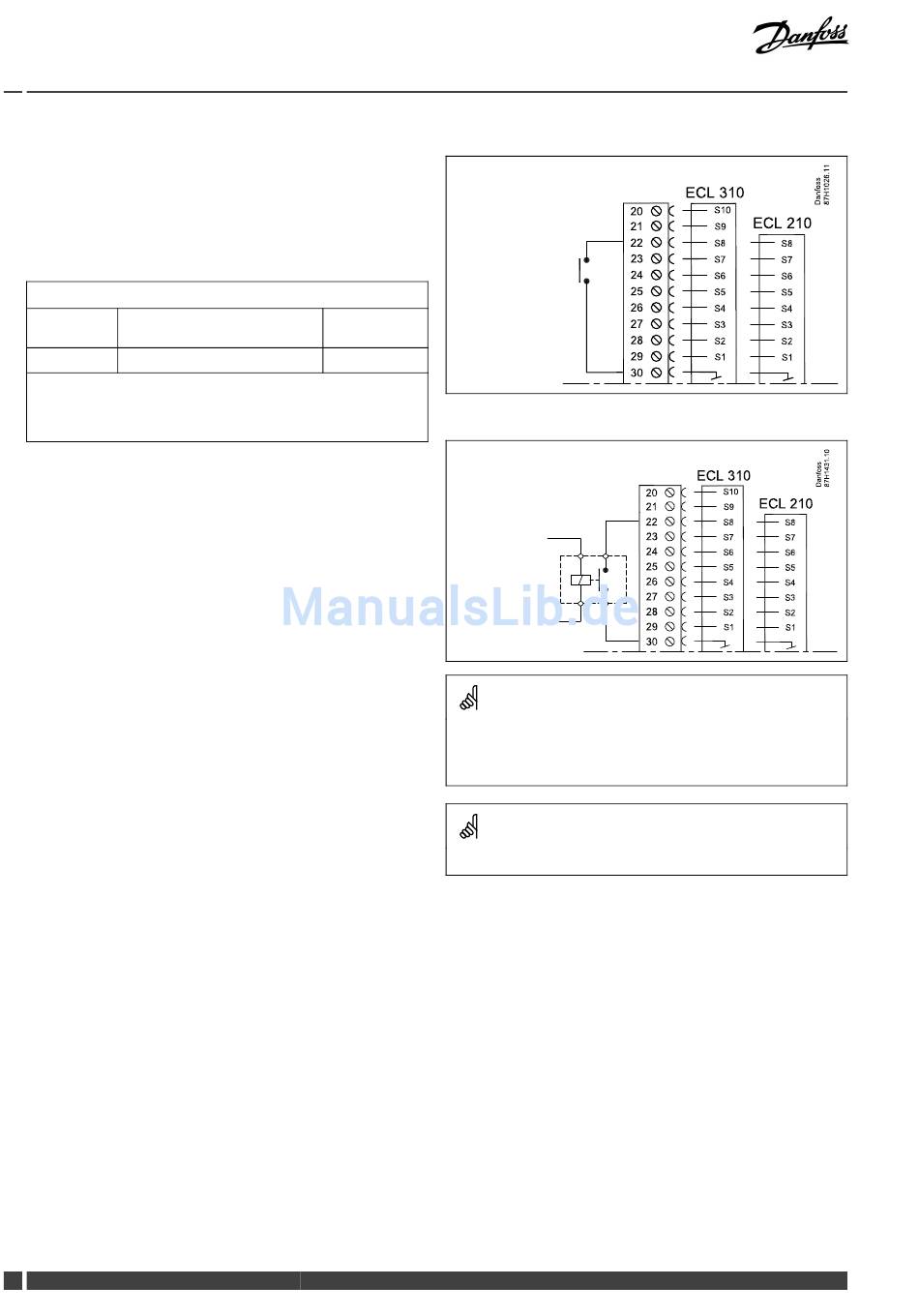

Beispiel: Anschluss eines Übersteuerungskontakts
*
Beispiel: Anschluss eines Übersteuerungsrelais
Wählen Sie nur einen freien (noch nicht belegten) Eingang für
die Übersteuerung. Wird ein bereits genutzter Eingang für die
Übersteuerung verwendet, so wird die ursprüngliche Funktion dieses
Eingangs außer Kraft gesetzt.
Siehe auch die Funktion „Ext. Betriebsart".
