Instruktion
Extern vorgegebenes Signal für die gewünschte
Vorlauftemperatur (Applikation A230.2):
An den ECL-Regler kann ein externes Signal vorgegeben (angelegt)
werden, um die gewünschte Vorlauftemperatur per Fernbedienung
einzustellen.
Als Stellsignal dient eine Spannung von 0–10 V, die direkt an
den Eingang von S8 angelegt wird. Die am Eingang von S8
gemessene Spannung muss vom Regler in einen Temperaturwert
umgewandelt werden.
Die Skalierung und der Einfluss werden mit den folgenden
Einstellungen vorgegeben:
Ext. Soll-Temp.
Kreis
Alle
Der per Fernbedienung eingestellte Wert für die gewünschte
Vorlauftemperatur wird in der Einheit °C angegeben.
Betätigen Sie das Einstellrad, um das Diagramm anzuzeigen
und die Werte für die Eingangsspannung (0 und 10 V) und die
gewünschte Vorlauftemperatur einzugeben.
Gewünschte Vorlauftemperatur:
Feste Spannungseinstellungen:
Werkeinstellungen:
D. h. der Parameter „Ext. Soll-Temp." beträgt bei 1 V 5.0 °C und
bei 10 V 25.0 °C.
Bei Parametern mit einer ID-Nr. wie „1x607" handelt es sich um
universelle Parameter.
„x" steht für Regelkreis/Parametergruppe.
MENU > Einstellungen > Vorlauftemp.
MENU > Einstellungen > Speichertemperatur
Gew. Temp.
Kreis
Alle
Die gewünschte Vorlauftemperatur kann eingestellt werden, wenn sich der
ECL Comfort im Übersteuerungsmodus, Typ „T Konst. " , befindet.
Eine „T Konst. " für die Rücklauf-Temperaturbegrenzung kann ebenfalls
eingestellt werden. Siehe: MENU > Einstellungen > Rücklauftemp. >
„RL-Begr T Konst. "
* Siehe Anhang „Übersicht Parameter-ID"
Danfoss District Energy
ECL Comfort 210 / A310, Applikation A230
Einstellbereich Werkeinstel-
lungen
Abgelesener Wert
-9.0–35.0 °C
1 V und 10 V
(1, 5.0) und (10, 25.0)
1x004
Einstellbereich Werkeinstel-
lungen
*

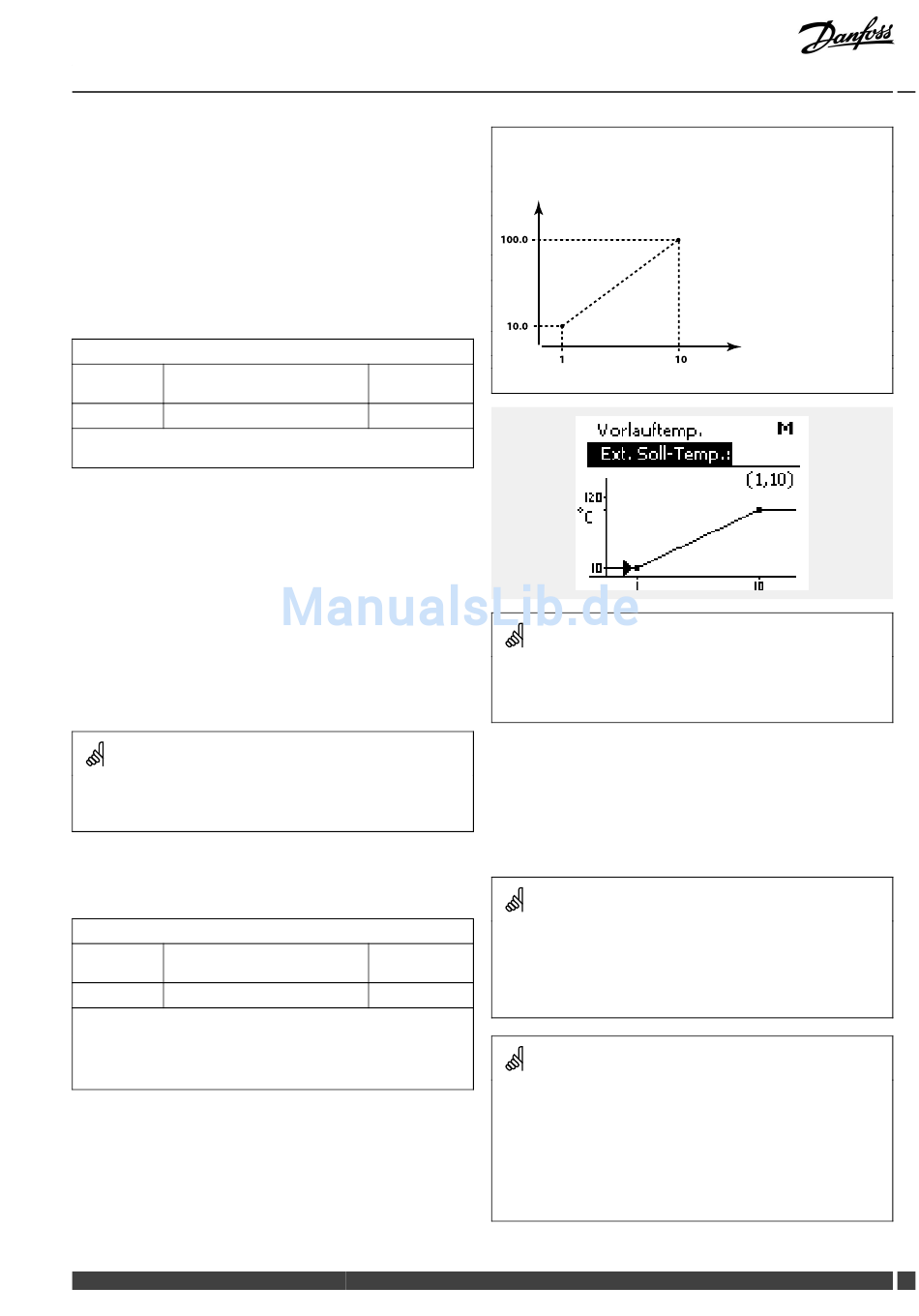

Beispiel: Verhältnis zwischen Eingangsspannung und angezeigtem Wert für
die gewünschte Vorlauftemperatur
Gew. Vorlauftemp. (°C)
100. 0
10.0
1
Dieses Beispiel zeigt, dass 1 Volt 5.0 °C und 10 Volt 25.0 °C entsprechen.
Ein Wert für die gewünschte Vorlauftemperatur wird nur angezeigt,
wenn für den Parameter „Externes Signal" die Einstellung ON gewählt
wird. Die Anzeige „--" bedeutet, dass für den Parameter „Externes
Signal" die Einstellung OFF gewählt wurde.
Übersteuerungsmodus
Wenn der ECL Comfort im Wochenprogramm läuft, kann ein
Kontakt-(Schalter-)Signal an den Eingang gelegt werden, um auf
die Betriebsarten Komfort, Sparen, Frostschutz oder Konstante
Temperatur umzuschalten. Solange das Kontakt-(Schalter-)Signal
*
angelegt ist, ist die Übersteuerung aktiviert.
Der „Gew. Temp."-Wert kann beeinflusst werden von:
• Max. Temperatur
• Min. Temperatur
• Raumtemperaturbegrenzung
• Rücklauf-Temperaturbegrenzung
• Begr. Vol. / Leist.
VI.LG.H3.03
Volt
10
DEN-SMT/DK 55
