Instruktion
Beispiel 1
ECL ist im Sparbetrieb, aber bei Übersteuerung im Komfortbetrieb.
Wählen Sie einen freien Eingang z. B. S8. Schließen Sie den
Übersteuerungsschalter oder den Übersteuerungs-Relaiskontakt
an.
Einstellungen im ECL:
1. Wählen Sie Kreis > MENU > Einstellungen > Applikation > Ext.
Übersteuerg.:
Wählen Sie den Eingang S8 (das Verdrahtungsbeispiel)
2. Wählen Sie Kreis > MENU > Einstellungen > Applikation > Ext.
Betriebsart.:
Wählen Sie KOMFORT
3. Wählen Sie Kreis > MENU > Wochenprogr.:
Wählen Sie alle Wochentage aus
Stellen Sie „Start 1" auf 24:00 (dadurch wird der Komfortbetrieb
ausgeschaltet)
Verlassen Sie das Menü und bestätigen Sie durch „Speichern"
4. Denken Sie daran, den entsprechenden Kreis auf die Betriebsart
Wochenprogramm einzustellen („Uhr").
Ergebnis: Wenn der Übersteuerungsschalter (oder der
Relaiskontakt) eingeschaltet ist, läuft der ECL 210/310 im
Komfortbetrieb.
Wenn der Übersteuerungsschalter (oder der Relaiskontakt)
ausgeschaltet ist, läuft der ECL 210/310 im Sparbetrieb.
136 DEN-SMT/DK
ECL Comfort 210 / A310, Applikation A230

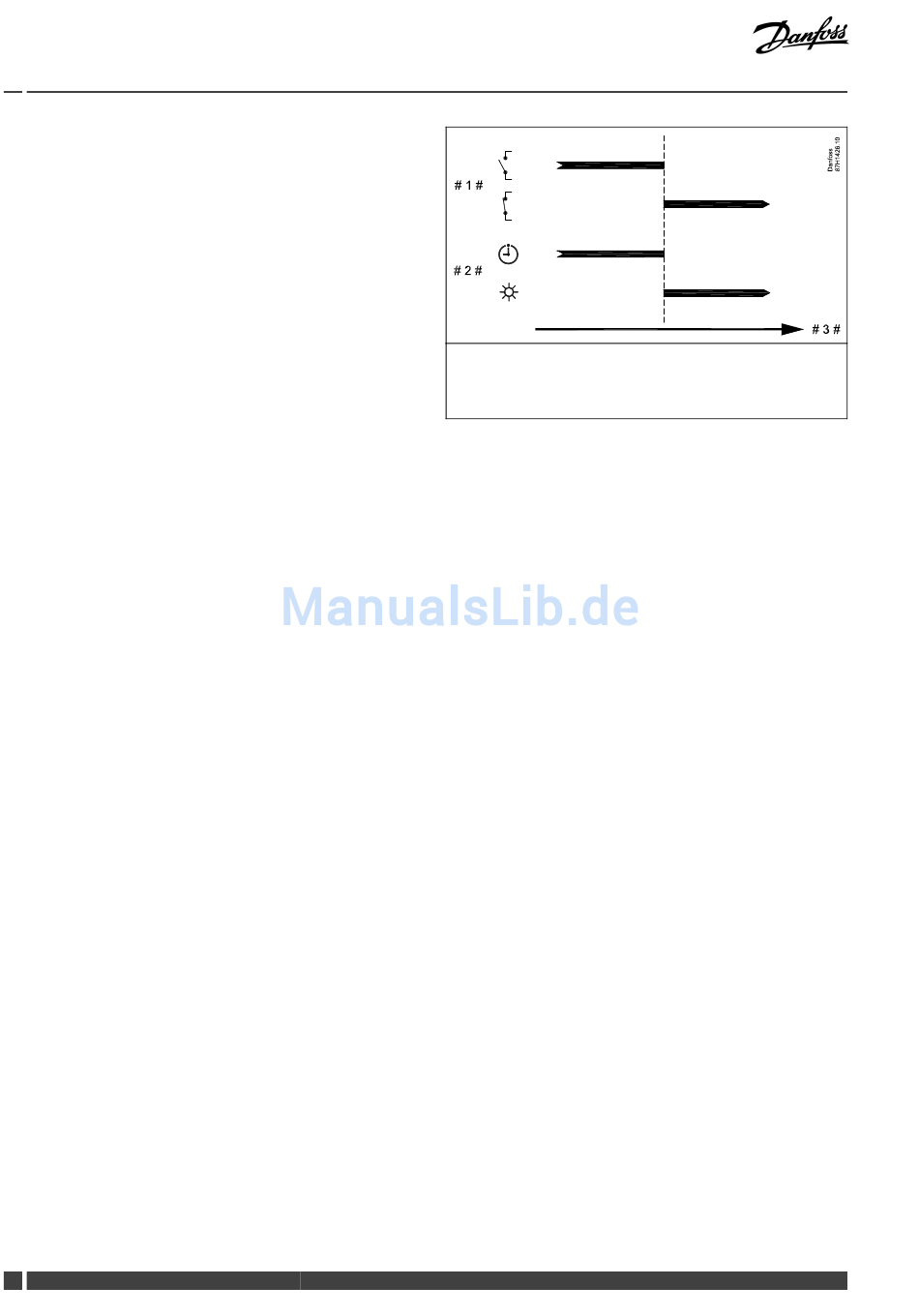

# 1 # = Übersteuerungsschalter oder Relaiskontakt (nicht
aktiviert/aktiviert)
# 2 # = Betriebsart(Wochenprogr./Komfort)
# 3 # = Zeit
VI.LG.H3.03
