Installationshandbuch
Bei der Installation der Außeneinheit an einem ständigem
starken Wind ausgesetzten Ort, wie die oberen Treppen oder
auf dem Dach, wenden Sie die Maßnahmen gegen Wind, die in
folgenden Beispielen angezeigt werden, an.
Installieren Sie die Einheit so, dass die Abluft der Gebäude-
wand entgegen gerichtet ist. Halten Sie einen Abstand von
2000 mm oder mehr zwischen der Einheit und der Wand
ein.
Vorausgesetzt die Windrichtung wird während der
Betriebssaison im geraden Winkel zur Windrichtung festgelegt.
Starker
Wind
Die Installation an folgenden Orten kann problematisch werden.
Bringen Sie das Gerät nicht an folgenden Orten an:
Ein Ort mit Maschinenöl.
Ein Ort mit Schwefelgas.
Ein Ort, an dem Hochfrequenzwellen erzeugt werden.
3. INASTALLATION DER
AUSSENEINHEIT
3.1 Installationsort
Halten Sie das Gerät bitte von folgenden Orten fern. Andererseits
kann es zu einem schlechten Betrieb kommen:
Es gibt ein Leck von brennbarem Gas.
Es gibt viel Öl (inklusive Motoröl).
Luft mit Salzgehalt (bei Küstennähe).
Es gibt ätzende Gase (z.B. Schwefel) in der Luft (in der Nähe
von Thermalquellen).
Ein Ort, an dem die ausgestoßene Luft der Außeneinheit an
die Fenster Ihrer Nachbarn gelangen kann.
Ein Ort, an dem der Lärm Ihre Nachbarn im Alltag stört.
Ein zu schwacher Untergrund, um das Gewicht der Einheit
auszuhalten.
Ein unausgeglichener Ort.
Ein Ort mit unzureichender Lüftung.
In der Nähe eines Elektrizitätswerks oder Geräten mit hoher
Frequenz.
Installieren Sie die Inneneinheit, die Außeneinheit, das Versorgungs-
kabel, das Verbindungskabel mit mindestens 1 m Abstand vom
Fernseher oder Radio, um mögliche Geräusche oder Interferenzen im
Bild zu vermeiden.
Installieren Sie die Einheit an einem Ort, der genügend Raum für die
Installation und Wartung gewährt. Installieren Sie es nicht an einem
Ort, der hohe Stilleanforderungen hat, wie ein
2000
Abb.2-1
Starker
Wind
Abb.2-2
Schlafzimmer.
Die Isolierung der metallischen Gebäudeteile und die Klimaanlage
müssen die nationalen Normen bezügl.Elektrizität erfüllen.
Halten Sie die Inneneinheit, die Außeneinheit, das
Versorgungskabel und das Verbindungskabel mindestens 1 m
auf Abstand zu Fernsehgeräten und Radio.
Dies dient der Verhinderung von Interferenzen in den Bildern und
Geräuschen der Geräte.
(Es können Geräusche aufgrund der Umstände, unter denen
die elektrischen Wellen erzeugt werden, entstehen, selbst
wenn die Einhaltung von 1 Meter Abstand berücksichtigt wird).

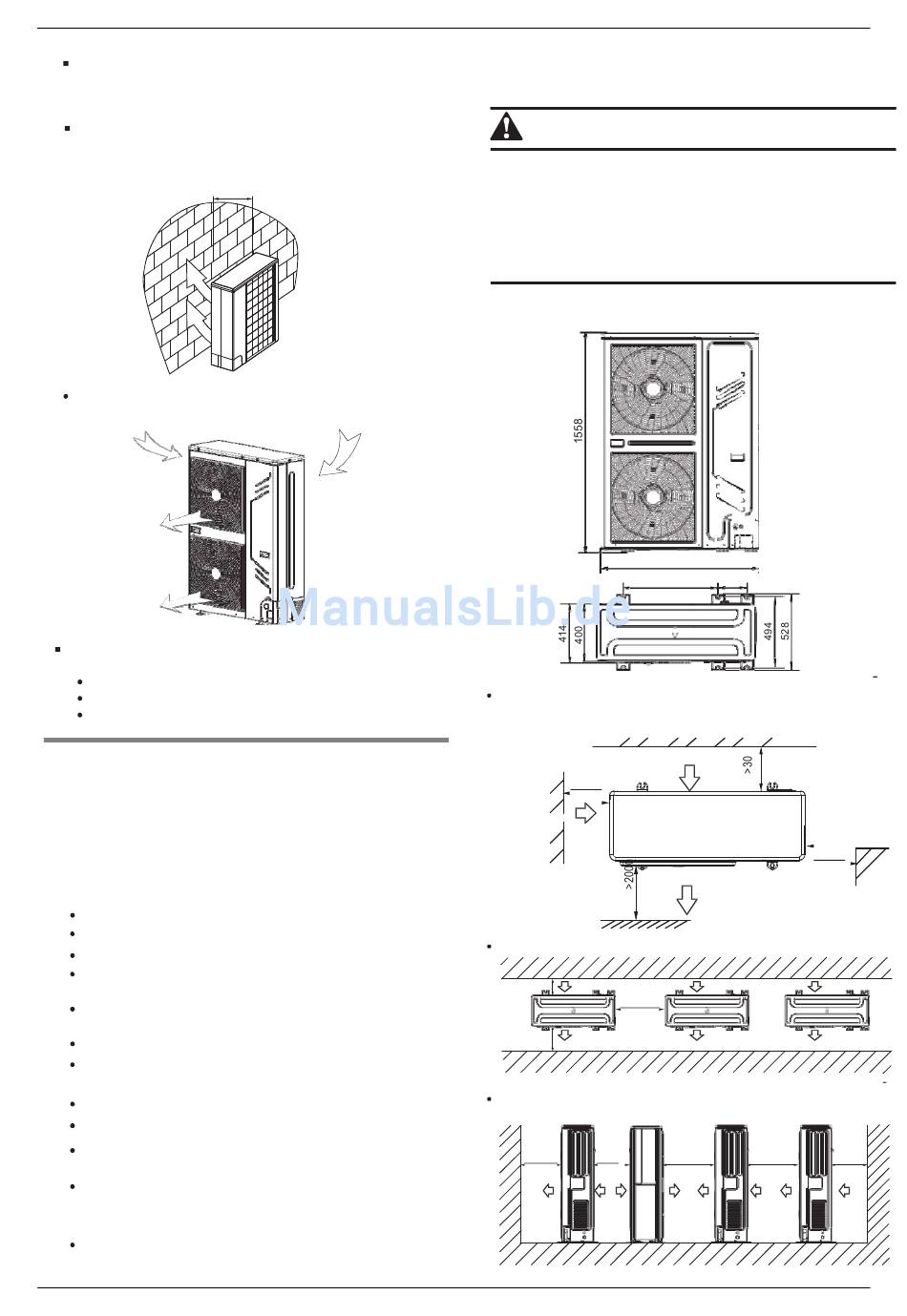

3.2 Installationsfläche (Einheit:mm)
Installation einer einzigen Einheit
>300
Lufteingang
Paralleler Anschluss von zwei oder mehreren Einheiten
>300
>300
Paralleler Anschluss der vorderen und hinteren
Seiten
>100
>3000
5
MVD Mini V4+
VORSICHT
112
668 205.8
(Wand oder
Hindernis)
Lufteingang
Luftausgang
>600
>600 >400
Abb. 3 1
Elektrische
Abstände
einhalten
>600
Abb. 3-2
Abb. 3 3
>300
Abb. 3-4
