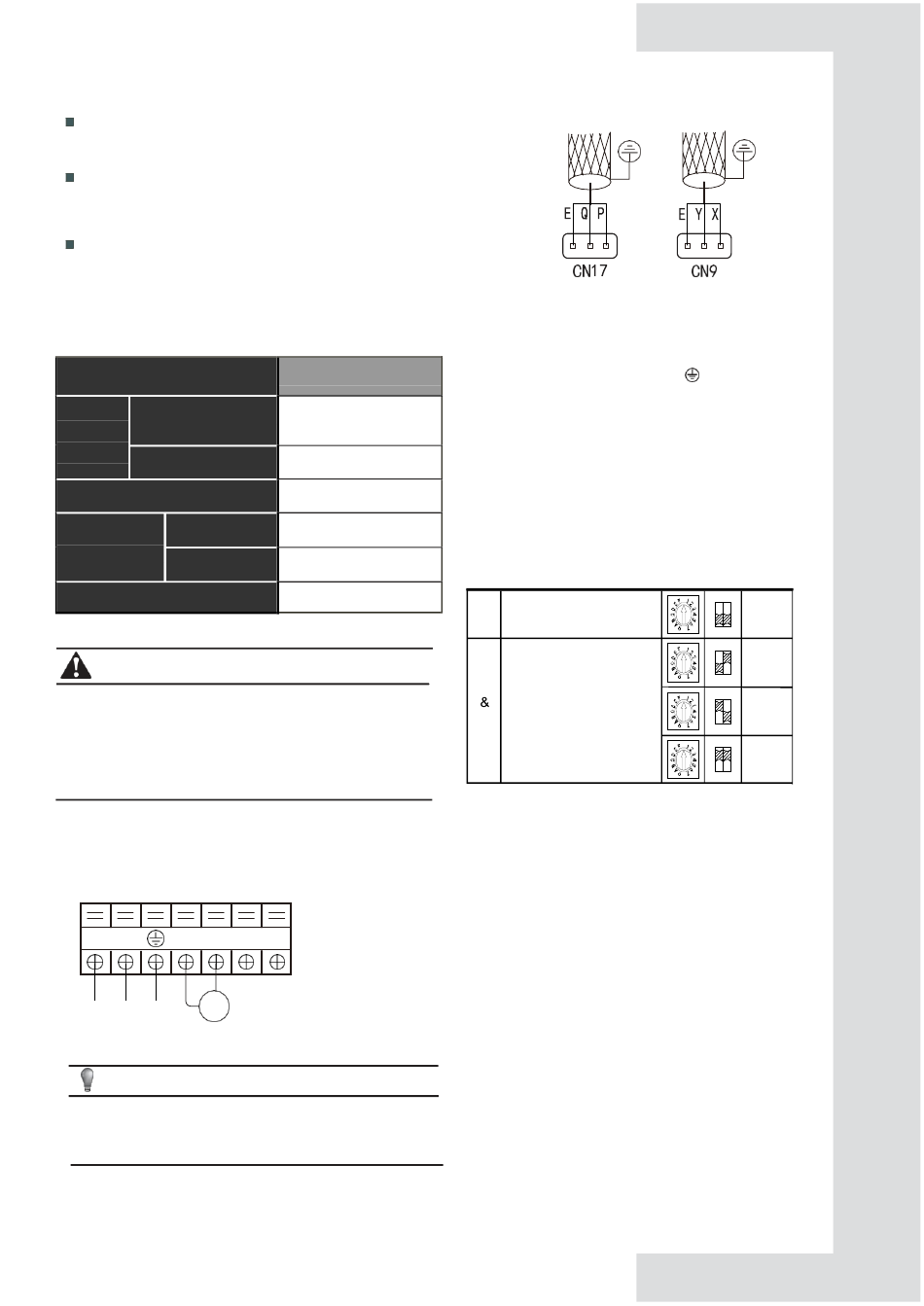

8.1 Anschluss der Verkabelung
Entfernen Sie die Schrauben vom Deckel des
Schaltkastens.
Schließen Sie die elektrischen Leitungen an die
Klemmen gemäß den entsprechenden Anweisungen
auf den Klemmleisten an.
Montieren Sie den Deckel des Schaltkastens wieder.
Die Leistungsdaten sind unten aufgeführt, siehe Tabelle 8-1.
Wenn die Kabelkapazität zu klein ist, kann es zur Überhitzung des
Kabels und somit zum Ausbrennen des Geräts führen.
MODELL
Phase
VERSORG
UNG
Frequenz / VOLT.
Leistungsschalter
Weniger als 20 m
Stromversorgungs
kabel (mm
)
2
Weniger als 50 m
ERDLEITER (mm
)
2
Das Kabel muss die Bezeichnung H05RN-F oder höher haben.
VORSICHT
Die gestrichelten Linien zeigen die zentrale Fernbedienung und
der PC ist optional, Benutzer können ihn bei Bedarf erwerben.
An allen aktiven Leitern muss eine Trennvorrichtung mit einer
Trennfuge von mindestens 3 mm und einem
Fehlerstromschutzschalter von mehr als 10 mA vorhanden sein.
8.2
Anschlussklemmen
Die Anschlüsse entnehmen Sie bitte dem Schaltplan des
Innengerätes.
L
N
1
2
V1
STROMVERSORGUNG
VENTIL (nicht mitgeliefert)
220-240V~ 50Hz.
Die Geräte können an eine Zentralsteuerung (CCM)
angeschlossen
werden.
Inbetriebnahme die Kabel richtig an und stellen Sie die
Richtung der Inneneinheiten ein.
Tabelle 8-1
20 / 24 / 36
1- Phase
220-240V~ 50Hz
15 / 15
2 x 2.5mm
2
2 x 6mm
2
2,5
3
4
HINWEIS
Schließen
Sie
vor
Modbus RTU
Verwenden Sie ein 3-adriges geschirmtes Kabel und
verbinden Sie die Masche mit der Erde
Hinweis: Weitere Informationen zu externen Signalen, wie z.
B. 0-10V-Eingang, oder anderen, finden Sie auf Seite 20
dieses Handbuchs.
8.3 Einstellung der Richtung der Einheit
Wenn eine CCM-Zentralsteuerung an die XYE-Klemmen
angeschlossen ist, muss jede Einheit eine andere Richtung
zeigen, um es von den anderen zu unterscheiden. Die
Richtung jeder Einheit wird durch die folgenden Mikroschalter
eingestellt und liegt im Bereich 0-63.
Tabelle 8-2
EINSTELLUNG DER
NETZWERKADRESSE (NUR WENN
EINE CFM-STEUERUNG
ANGESCHLOSSEN IST)
"0-F" von ENC2 und
(1&
"ON/OFF" von SW1 stellen
die unterschiedlichen
6:
Positionen für die
verschiedenen Adressen
dar.
der
11
Zentralsteuerung CCM
Abb.8-1
.
21
Adresse
0-15
21
Adresse
16-31
21
Adresse
32-47
Adresse
21
48-63
