Installationshandbuch
Außen-
einheit
P Q E
P Q E
Inneneinheit
Verkabelte Fern-
Steuerung Steuerung
Legen Sie das Verbindungs- und das Versorgungskabel bitte nicht in dasselbe Rohr; es muss ein bestimmter
Abstand zwischen den beiden Verkabelungen gehalten werden. (Leistung der Stromversorgung: für unter 10A -
300 mm und unter 50A - 500 mm).
Verwenden Sie ein geschirmtes 3 drähtiges Kabel von 3x0.75mm für die Verbindung zwischen den Einheiten.
Display, Fernsteuerung und Endwiderstand des Busses sind Zubehör der Inneneinheit. Die Steuerung mit Kabel
ist optional. Um eine verkabelte Steuerung zu kaufen, kontaktieren Sie ihren Vertrieb.

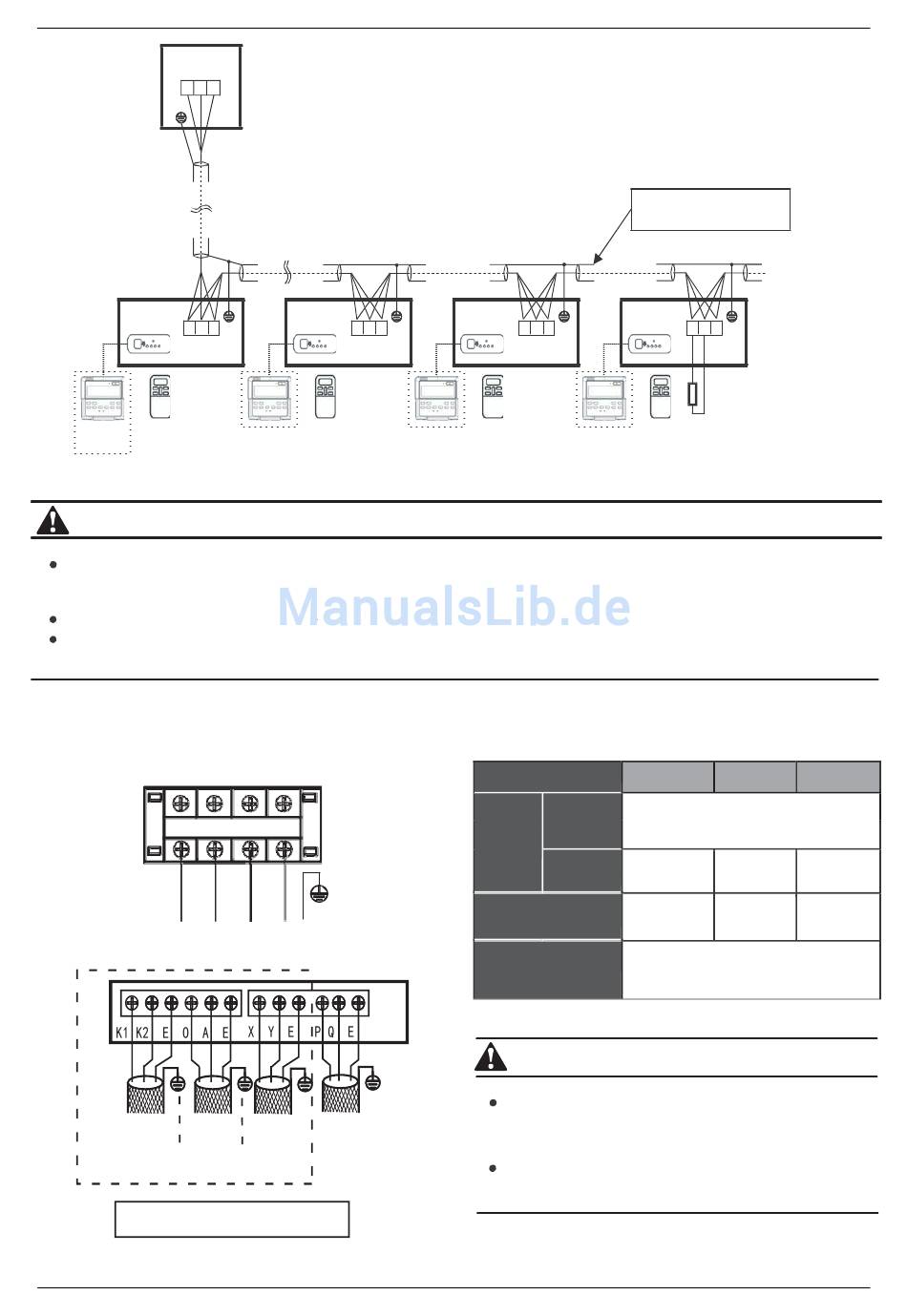

5.1 Verkabelung der Außeneinheit
Anschlüsse der Inneneinheit
$
XT2
Stromversorgung
Verbindung Anschluss des
der Außen-
Wattmeters
einheiten mit
DTS/DT
einer CCM02
Zentralsteuerung
Anmerkung: Verwenden Sie ein
geschirmtes Kabel
Anmerkung: Die Teile mit unterbrochener Linie
sind optional Kontaktieren Sie Ihren Vertrieb, um
sie zu erhalten.
P Q E
Inneneinheit
Verbindungs- Verkabelungssystem
% & 1
Verbindung der Verbindung
Inneneinheiten
mit den
mit einer
Inneneinheiten
Zentralsteuerung
Abb. 5-3
P Q E
Inneneinheit
VORSICHT
Technische Daten
Leistung (kW)
Spannung
und
Strom-
Frequenz
versorgung
Kabel-
abschnitt
ICP (A)
Verbindungsverkabelung
Das Gerät erfüllt die Norm IEC 61000-3-12.
Die Installation einer Abschaltvorrichtung mit einem Freiraum
zwischen Kontakten zwischen all den aktiven Leitern ist gemäß
der nationalen Verkabelungsverordnung erforderlich.
Die vorbehaltenen Funktionen werden durch gestrichelte
Linien gekennzeichnet, die Nutzer können Sie nach
Bedarf wählen.
12
MVD Mini V4+
Verwenden Sie ein geschirmtes
Kabel 3x0.75mm
P Q E
Inneneinheit
Verbinden Sie den Endwiderstand
des Busses zwischen P/Q
Endwiderstand
des Busses

9 3+ +]
~
5x6.0 5x6.0


3X0.75 mm (abgeschirmt)
VORSICHT
Abb.
5-2
Tabelle 5-1

5x10.0
