Installationshandbuch

5. ELEKTRISCHE VERKABELUNG

Verwenden Sie unterschiedliche Speiseleitungen für die Innen- und Außeneinheit.
Sollte die Speiseleitung eine Schleife werfen, installieren Sie einen Schutzschalter und einen manuellen Schalter.
Die Stromquelle, der Schutzschalter und die manuellen Schalter der Inneneinheiten schließt man einheitlich an
dieselbe Außeneinheit an. Benutzen Sie dieselbe Schleife für die Versorgung der Inneneinheiten eines Systems,
welches das Ein- und Ausschalten zeitlich einheitlich durchführt.
Verbinden Sie Einheiten nur dann elektronisch miteinander, wenn sie auch hinsichtlich der Kühlverbindungen zum
selben System gehören.
Um Interferenzen zu verhindern, benutzen Sie ein verdrilltes, geschirmtes 3- Draht-Kabel als Verbindungskabel
zwischen den Einheiten.
Führen Sie die Verkabelung gemäß den nationalen Verkabelungsbestimmungen durch.
Stellen Sie einen Elektrik- Ingenieur für die Verkabelung an.
Versorgung CCM02
Steuerung
CCM02
(optional)
L N L N K1 K2 E K1 K2 E
Versorgung Wattmeter
Digitales Wattmeter
DTS
(Optional)
O A E O A E
L N L N
O
ICP Sicherung
Stromversorgung
Eine fehlerhafte Verbindung kann den Kompressor oder andere Bestandteile zerstören.
Die Verbindungsspannung (P, Q, E) ist schwach, schließen Sie sie nie an eine hohe Spannung an.
Die Kabelenden müssen gut gefestigt sein. Das Erdungskabel muss geerdet sein.
Beim Anschließen
Stellen Sie sicher, dass alle Kabel angeschlossen sind, prüfen Sie alle Bestandteile vor dem Einschalten.
Stromversorgung
ICP
Sicherung
Außeneinheit
K1 K2 E O A E
A B C N
L N P Q E
Sicherung
Verteilerkasten

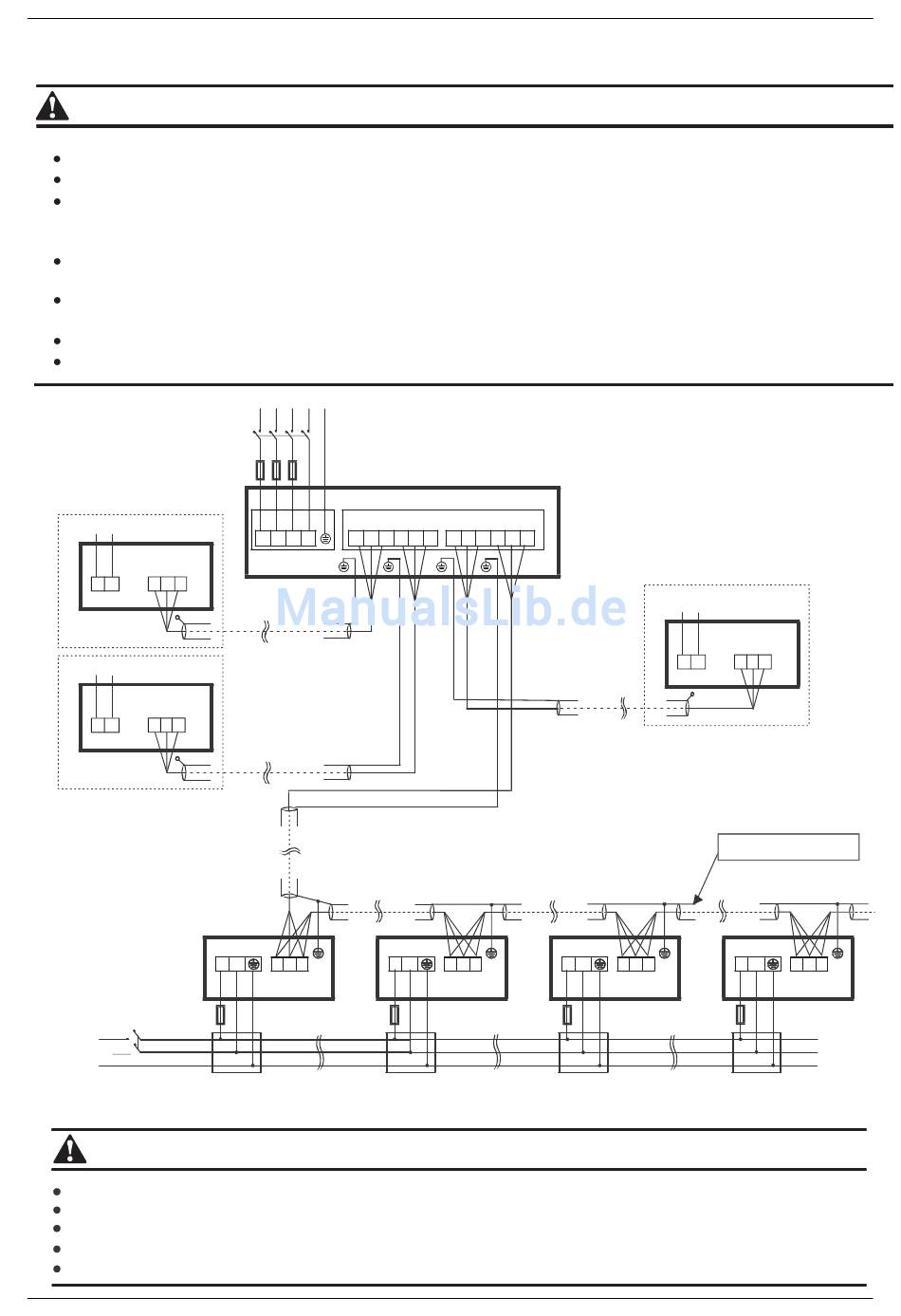

Versorgungs- und Verbindungs- Verkabelungssystem
des Versorgungskabels an der Anschlusstafel, ist dieses fest gebunden.
VORSICHT
X Y E P Q E
L N P Q E
Sicherung
Verteilerkasten
VORSICHT
11
Versorgung CCM
Zentralsteuerung CCM
L N L N
Verwenden eines geschirmten Kabels
L N P Q E
Sicherung
Verteilerkasten
MVD Mini V4+
(optional)
X Y E X Y E
3x0.75mm
L N P Q E
Verteilerkasten
Abb.5-1
