Verkabelung Der Inneneinheit; Inbetriebnahme - mundoclima MVD Mini V4+ Benutzerhandbuch

Installationshandbuch
Innere / äußere Verbindung
Beachten Sie die Polaritäten (P, Q, E).
Ein fehlerhafter Anschluss kann einen schlechten Betrieb
verursachen.
Anschluss der Verkabelung
Versiegeln Sie den Anschluss der Verkabelung mit
Isoliermaterial oder die Kondensation kann Probleme
verursachen.
ANMERKUNG
Die Geräte können an eine Zentralsteuerung (CCM) angeschlossen
werden. Überprüfen Sie bitte vor der Operation, dass die
Verkabelung korrekt installiert ist und die Richtungen der
Inneneinheiten eingestellt wurden.

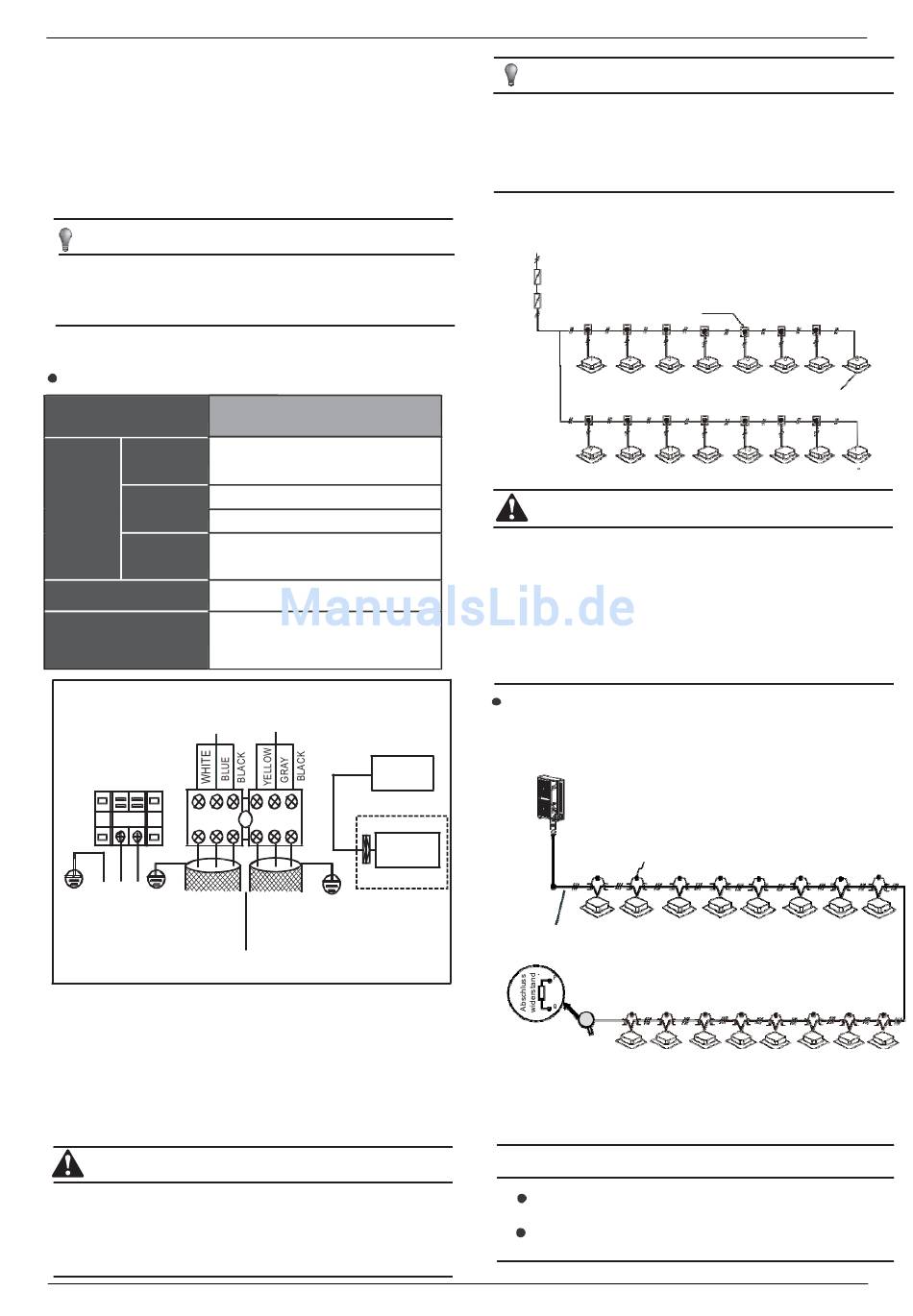

5.2 Verkabelung der Inneneinheit

Stromversorgung
Leistung (kW)
Phase
Versorgung
Spannung und
Innen-
Frequenz
einheiten
Kabel-
abschnitt
ICP (A)
Verbindungsverkabelung
Innen Inneneinheiten
L N
X Y E
Y/G
XT1
Stromversorgung
Verbindung mit einer
Zentralsteuerung
CCM
Benutzen Sie bitte ein
geschirmtes Kabel (3x0,75mm)
1. Das Kommunikationskabel ist 3-drahtig, polarisiert. Verwenden Sie
ein 3-drahtiges, abgeschirmtes Kabel, um Interferenzen zu
vermeiden. Die Erdungsmethode besteht darin, die
Kabelabschirmung nur an einem Punkt zu erden und es am Ende
geöffnet (isoliert) zu lassen.
2. Die Kommunikation zwischen den Einheiten ist vom
Verbindungstypen „BUS".
Die Richtungen der Inneneinheiten müssen eingestellt werden,
die Richtungen dürfen nie wiederholt werden.
VORSICHT
Das Verbindungsskabel zwischen der Innen- / Außeneinheit
ist ein Unterspannungskreislauf (2.5V Gleichstrom zwischen
P-E und Q-E). Erlauben Sie nicht, dass dieses das
Versorgungskabel mit Hochspannung berührt. Verlegen Sie
es nicht in derselben Verteilerleitung wie die
Hochspannungskabel.
Tabelle 5-2
1.8-16
1-Phase
220-240V~ 50Hz
208-230V~ 60Hz
Die Kabellänge muss die lokalen
Normen erfüllen
16
3X0.75 mm (abgeschirmt)
Empfänger
(Bildschirm)
P Q E
verkabelte
XT3
Steuerung
KJR-12B / KJR-29B
Die Zentralsteuerung wird mit
Verbindung
mit der einer gestrichelten Linie
Außeneinheit
gekennzeichnet. Die Nutzer
können die verkabelte Steuerung
wenn nötig kaufen (sie wird
defaultmäßig mit den Leitungs-
geräten mitgeliefert).
Abb.
Der Durchmesser und die Länge des Kabels müssen so
gewählt sein, dass die Spannungsschwankung innerhalb von
2% liegt. Wird die Länge überschritten und sollte zur Folge
haben, dass sich die Spannungsschwankung über diesem
Wert befindet, muss ein Kabeldurchmesser gewählt werden,
der die Anordnungen
Versorgungsverkabelung der Inneneinheit
230V 1N~50Hz
Fehlerstrom Schutzschalter
ICP
1. Installieren Sie das Kühlrohrsystem und die Verbindungskabel
zwischen der Innen- und Außeneinheit und zwischen den
Außeneinheiten desselben Systems.
2. Legen Sie das Verbindungs- und das Versorgungskabel bitte
nicht in dasselbe Rohr; es muss ein bestimmter Abstand
zwischen den beiden Verkabelungen eingehalten werden.
(Leistung der Stromversorgung: unter 10A - 300 mm und unter
50A - 500 mm).
Die Verbindungsverkabelung zwischen Innen/Außen muss
mit 3 Drähten abgeschirmt sein (•0.75 mm
die Polaritäten.
Verbindungsverkabelung der Innen-/Außeneinheiten
Außeneinheit
(P Q E)
E
Verkabelung zwischen Außen- und Inneneinheiten (3 x 0,75mm
Endwiderstand (120 Ohm)
des Busses in der letzten Inneneinheit zwischen P und Q.
5-4

6. INBETRIEBNAHME

Setzen Sie das Gerät so in Betrieb wie es auf der Abdeckung der
Gesamteinheit der elektrischen Bestandteile steht
Die Inbetriebnahme darf nicht erfolgen, bis die Außeneinheit
mehr als 24h an den Stromkreis angeschlossen ist.
Die Inbetriebnahme darf nicht mit geöffneten
Ventilen ausgeführt werden.
13
MVD Mini V4+
ANMERKUNG
erfüllt.
Kabelkasten
Inneneinheit
VORSICHT
2
), beachten Sie
Erden Sie die Abschirmung nur an einem Punkt.
VORSICHT
Abb. 5-5
2
+ Abschirmung)
Abb. 5-6
