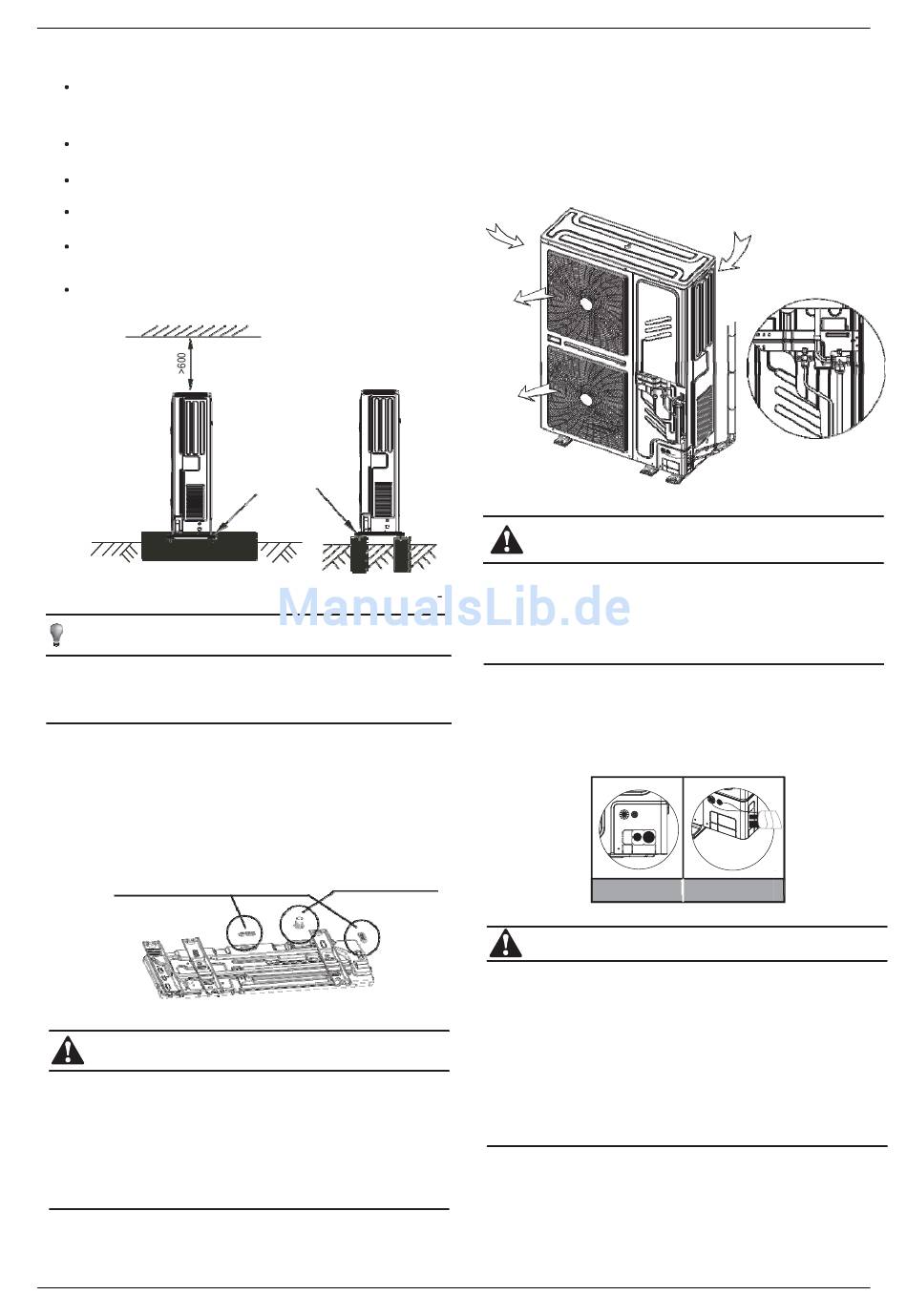

Installationshandbuch
3.3 Umstellen und Montage
Der Schwerpunkt der Einheit befindet sich nicht in seinem
physischen Zentrum, also seien Sie beim Hochheben bitte
vorsichtig.
Halten Sie die Einheit nie beim Lufteingang fest, um eine
mögliche Verformung zu vermeiden.
Berühren Sie den Ventilator weder mit den Händen noch mit
anderen Gegenständen.
Beugen Sie die Einheit nicht mehr als 45 º und legen Sie diese
nie waagerecht hin.
Bilden Sie eine Betongrundschicht den Bestimmungen
der Außeneinheit entsprechend. (Siehe Abb. 3-5).
Befestigen Sie die Füße der Einheit mit Bolzen, um die Lösung
bei Erdbeben oder starkem Wind zu verhindern. (Siehe Abb. 3-5)
ANMERKUNG
Alle Installationsbilder dieses Handbuchs haben erklärende
Zwecke. Diese können leicht vom erwirtschafteten Gerät
abweichen (je nach Modell). Die tatsächliche Form ist vorrangig.
3.4 Dränage
Wenn Sie eine Dränage an einem Punkt durchführen möchten,
bringen Sie die Pipette mit der Dichtung und die elliptischen
Stöpsel so am Gehäuse an, wie in der Abbildung 3-6 gezeigt
wird. Bringen Sie dann das Dränagerohr an, um die zentrale
Dränage durchzuführen.
Elliptischer Stöpsel
VORSICHT
Während der Installation der Außeneinheit, auf den Installationsort
und das Dränagemuster achten.
Wenn das Gerät im Bergland angebracht ist, kann gefrorenes
Kondenswasser den Ausgang blockieren. Entfernen Sie bitte den
Gummideckel des vorbehaltenen Wasserausgangs. Wenn die
Entwässerung sogar so nicht zustande kommen kann, öffnen Sie
bitte die anderen beiden vorgeprägten Wasserausgänge.
befestigen
Abb. 3 5
Pipette mit Dichtung
Abb. 3-6
4. INSTALLATION DER
KÜHLMITTELROHRE
Stellen Sie sicher, dass der Höhenunterschied zwischen der
Inneneinheit und der Außeneinheit, die Gesamtlänge der
Kühlmittelrohre, und die Kurvennummer folgende
Voraussetzungen erfüllen:
4.1 Kühlmittelrohre
Beachten Sie dies, um mögliche Beschädigungen während
des Anschlusses der Rohre zu vermeiden.
Für die Verhinderung des Verrostens des Kühlmittelrohres während
des Lötens, ist es erforderlich, Stickstoff zu verwenden.
Andererseits kann der Rost das System blockieren.
Eingang für Kühl- und elektrische Anschlüsse
Die Ausgangsmuster der Anschlüsse können gewählt werden:
der vordere und der seitliche. In folgenden Abbildungen werden
die Stellen angezeigt:
Tabelle 4-1
Vorderer Ausgang
1. Seitlicher Ausgang: Bohren Sie ein Loch auf der seitlichen Platte.
Es empfiehlt sich, ein Stück der unteren Metallplatte
herauszuschneiden, um das Eindringen von Ratten, die die
Verkabelung der Maschine zerstören könnten, zu verhindern.
2. Vorderer Ausgang: Bohren Sie ein Loch auf der vorderen Platte.
Es empfiehlt sich, ein Stück der rechten Metallplatte
herauszuschneiden, um das Eindringen von Ratten, die die
Verkabelung der Maschine zerstören könnten, zu verhindern.
3. Verkabelung: Das Elektrokabel muss durch die zwei Öffnungen der
Plastikplatte gezogen werden und mit den Kühlleitungen verbunden
werden.
4.2 Leckerkennung
Benutzen Sie Seifenwasser oder einen Leckdetektor, um zu prüfen, ob
die Lötungen Lecks aufweisen oder nicht (Siehe Abb.4-2). Anmerkung:
A ist der Niederdruck Serviceschlüssel
B ist der Hochdruck Serviceschlüssel
C und D sind Rohranschlüsse zwischen der Innen- und Außeneinheit.
6
MVD Mini V4+
VORSICHT
Seitlicher Ausgang
VORSICHT
Abb. 4-
