Installationshandbuch

5. ELEKTRISCHE VERKABLUNG

●
Entwerfen Sie eine spezifische Stromversorgung für die Innengeräte und eine weitere für das Außengerät.
●
Wenn die Stromversorgung über einen Abzweigstromkreis erfolgt, installieren Sie einen Leistungsschalter und einen manuellen
Schalter.
●
Die Stromversorgung, der elektrische Leckageschutz und die Handschalter von Innengeräten, die an dasselbe
Außengerät angeschlossen sind, müssen universell sein. Verwenden Sie denselben Stromkreis für die Stromversorgung
von Innengeräten, die an dasselbe Außengerät angeschlossen sind. Verwenden Sie denselben Stromkreis für die
Stromversorgungen der Innengeräte im selben System. Sie müssen gleichzeitig ein- und ausgeschaltet werden.
●
Stellen Sie die Anschlussverdrahtung von Innen- und Außengeräten und Kältemittelleitungen für dasselbe System her.
●
Um Störungen zu reduzieren, verwenden Sie als Kommunikationskabel ein dreiadriges, abgeschirmtes Kabel.
Verwenden Sie kein mehradriges Kabel.
●
Vervollständigen Sie alle Verdrahtungen gemäß den nationalen elektrischen Normen.
●
Die Verdrahtung sollte von einem Elektroinstallateur vorgenommen werden.
Stromversorgung für digitales
Amperemeter
Zum Energiezähler
(optional)
(Außer 8 kW Modell)
Sicherung
SCHALTER
Stromversorgung
der Außeneinheit
Verteilerkasten
Eine falsche Anschlusskonfiguration kann den Kompressor oder andere Komponenten beschädigen.
●
PQE ist eine Signalleitung, die an einen Schwachstrom angeschlossen werden muss. Schließen Sie das Gerät nicht an einen starken
●
Strom an.
Alle Verdrahtungsklemmen müssen sicher befestigt werden. Der Erdungsdraht muss wie erforderlich geerdet werden.
●
Nach dem Anschluss an die Anschlussbasis muss das Netzkabel sicher befestigt werden.
●
Prüfen Sie nach dem Anschluss aller Kabel, ob alle Komponenten korrekt sind, bevor Sie das Gerät einschalten.
●
Stromversorgung der Außeneinheit
SCHALTER
Sicherung
(OAE außer Modell 8 kW)
L N
Inneneinheit
Sicherung
Verteilerkasten
Versorgungsverkabelung
VORSICHT
Außeneinheit
Inneneinheit
Sicherung
ng
Verteilerkasten
VORSICHT
12
Mini MVD V6M
Zentrale
Steuerspannungsversorgung
Zum Zentralsteuerung
(Optional)
Verwenden Sie ein geschirmtes
Kabel und erden Sie den
abgeschirmte Kabel.
Inneneinheit Inneneinheit
Sicherung
ng
Verteilerkasten

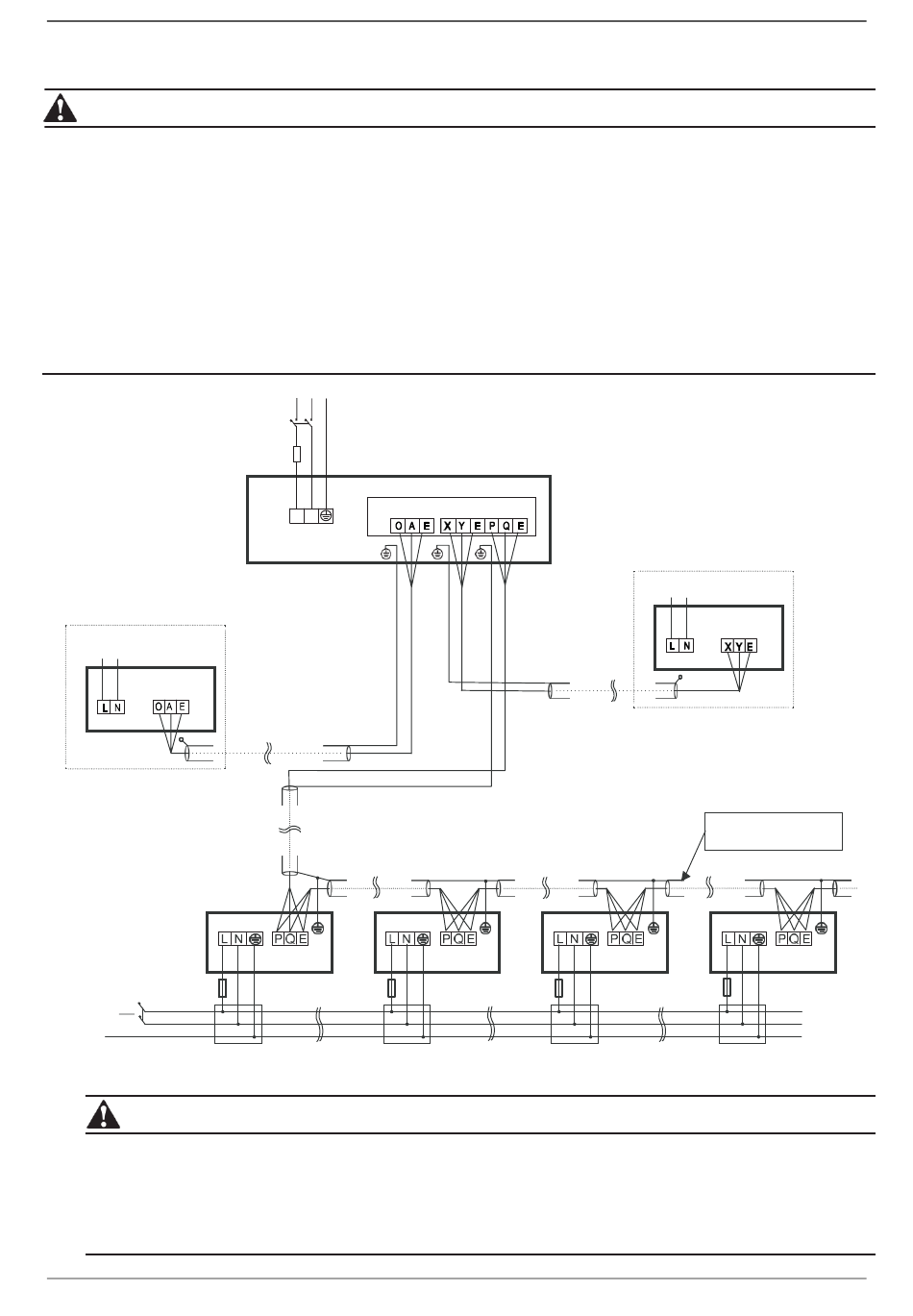

Abb.5 - 1
