H :
INWEIS
Wenn das USB-Kabel des Controllers zum ersten Mal in verschiedene USB-Anschlüsse auf dem PC,
inkl. USB-Hubs, angeschlossen wird, wird es als neue Hardware erkannt und die Treiber werden
erneut mit einer anderen Kennzahl an dem virtuellen seriellen Anschluss installiert.
V !
ORSICHT
Verwenden Sie ausschließlich abgeschirmte USB-Kabel!

IL-NT-AIO

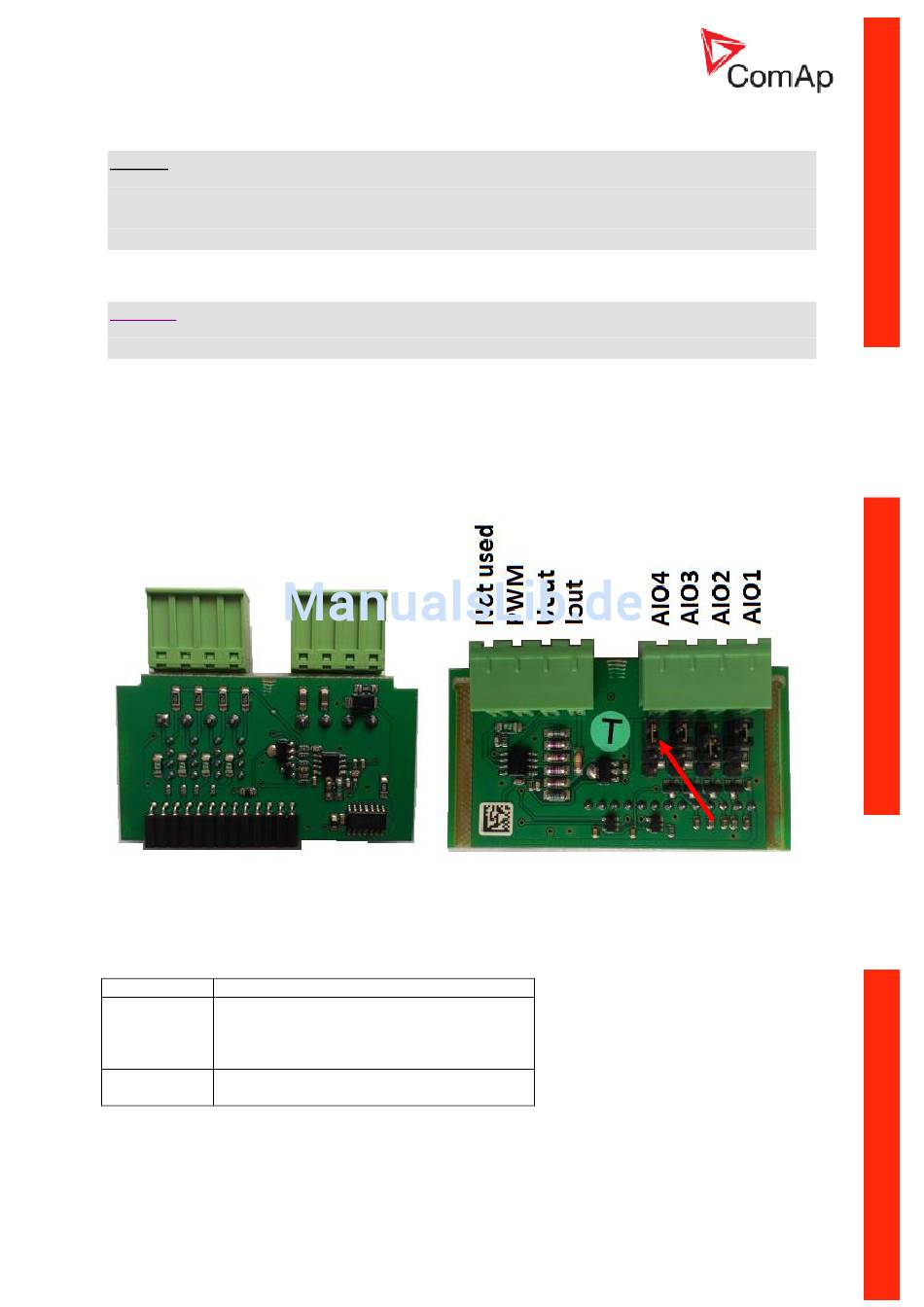

IL-NT-AIO ist ein Erweiterungs-Plugin-Modul mit vier konfigurierbaren Analogeingängen für die
Sensoren (im Bereich 0-2400 ohm; 0/4-20mA; 0-4VDC) und einem konfigurierbaren Analogausgang
für den Sensor (im Bereich 0/4-20mA; 0-4,5VDC; PWM 5V/500Hz). Die Einstellung von IL-NT-AIO
kann durch einige der unterstützten Kommunikationsmodule erfolgen.
Die Art des Analogeingangs kann über die Brücke ausgewählt werden. Jeder Analogeingang hat seine
eigene Linie der Brückenposition. Die obere Position (am nächsten zum grünen Anschluss auf dem
Bild oben) ist für den resistiven Eingang, die zentrale Position für den Spannungseingang und die
unterste Position für den Stromeingang.
AI1 – AI4
2600 Ohm / 4V / 20 mA
0 – 20 mA (max. 22mA) max. 100 Ohm
Iout
Uout Last
0 – 4,5V (max. 10mA)
PWM
PWM 5V / 15mA / 500 Hz
Nicht in Nicht verbinden!
Verwendung
InteliPro, Softwareversion 1.5, ©ComAp – September 2014
InteliPro 1.5 Umfassender Leitfaden
Brücke
