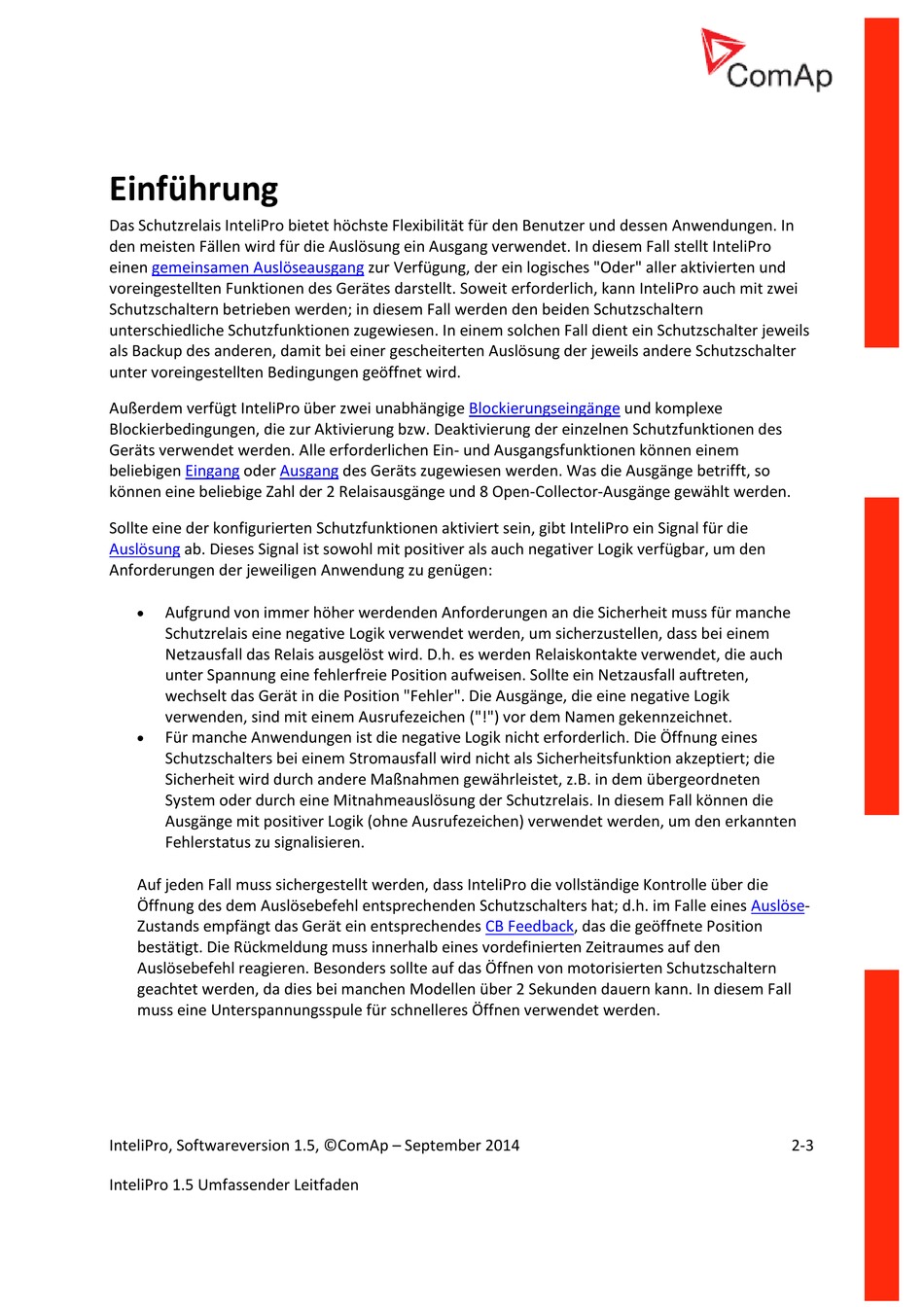

Einführung
Das Schutzrelais InteliPro bietet höchste Flexibilität für den Benutzer und dessen Anwendungen. In
den meisten Fällen wird für die Auslösung ein Ausgang verwendet. In diesem Fall stellt InteliPro
einen gemeinsamen Auslöseausgang
voreingestellten Funktionen des Gerätes darstellt. Soweit erforderlich, kann InteliPro auch mit zwei
Schutzschaltern betrieben werden; in diesem Fall werden den beiden Schutzschaltern
unterschiedliche Schutzfunktionen zugewiesen. In einem solchen Fall dient ein Schutzschalter jeweils
als Backup des anderen, damit bei einer gescheiterten Auslösung der jeweils andere Schutzschalter
unter voreingestellten Bedingungen geöffnet wird.
Außerdem verfügt InteliPro über zwei unabhängige
Blockierbedingungen, die zur Aktivierung bzw. Deaktivierung der einzelnen Schutzfunktionen des
Geräts verwendet werden. Alle erforderlichen Ein- und Ausgangsfunktionen können einem
beliebigen Eingang oder Ausgang
können eine beliebige Zahl der 2 Relaisausgänge und 8 Open-Collector-Ausgänge gewählt werden.
Sollte eine der konfigurierten Schutzfunktionen aktiviert sein, gibt InteliPro ein Signal für die
Auslösung ab. Dieses Signal ist sowohl mit positiver als auch negativer Logik verfügbar, um den
Anforderungen der jeweiligen Anwendung zu genügen:

Aufgrund von immer höher werdenden Anforderungen an die Sicherheit muss für manche
Schutzrelais eine negative Logik verwendet werden, um sicherzustellen, dass bei einem
Netzausfall das Relais ausgelöst wird. D.h. es werden Relaiskontakte verwendet, die auch
unter Spannung eine fehlerfreie Position aufweisen. Sollte ein Netzausfall auftreten,
wechselt das Gerät in die Position "Fehler". Die Ausgänge, die eine negative Logik
verwenden, sind mit einem Ausrufezeichen ("!") vor dem Namen gekennzeichnet.

Für manche Anwendungen ist die negative Logik nicht erforderlich. Die Öffnung eines
Schutzschalters bei einem Stromausfall wird nicht als Sicherheitsfunktion akzeptiert; die
Sicherheit wird durch andere Maßnahmen gewährleistet, z.B. in dem übergeordneten
System oder durch eine Mitnahmeauslösung der Schutzrelais. In diesem Fall können die
Ausgänge mit positiver Logik (ohne Ausrufezeichen) verwendet werden, um den erkannten
Fehlerstatus zu signalisieren.
Auf jeden Fall muss sichergestellt werden, dass InteliPro die vollständige Kontrolle über die
Öffnung des dem Auslösebefehl entsprechenden Schutzschalters hat; d.h. im Falle eines Auslöse-
Zustands empfängt das Gerät ein entsprechendes
bestätigt. Die Rückmeldung muss innerhalb eines vordefinierten Zeitraumes auf den
Auslösebefehl reagieren. Besonders sollte auf das Öffnen von motorisierten Schutzschaltern
geachtet werden, da dies bei manchen Modellen über 2 Sekunden dauern kann. In diesem Fall
muss eine Unterspannungsspule für schnelleres Öffnen verwendet werden.
InteliPro, Softwareversion 1.5, ©ComAp – September 2014
InteliPro 1.5 Umfassender Leitfaden
zur Verfügung, der ein logisches "Oder" aller aktivierten und
Blockierungseingänge
des Geräts zugewiesen werden. Was die Ausgänge betrifft, so
CB Feedback, das die geöffnete Position
und komplexe
2-3
