Analogeingänge
Die Analogeingänge sind speziell für resistive Aufnehmer von Fahrzeugen gedacht, z.B. VDO oder
DATCON. Diese Sensoren werden entweder durch ein Kabel (der zweite Pol ist der Sensorkörper)
oder durch zwei Kabel angeschlossen.
Bei geerdeten Sensoren muss die Klemme AI COM so nahe an den Sensoren wie möglich an
den Motorkörper angeschlossen werden.
Bei isolierten Sensoren muss die Klemme AI COM an die negative Versorgungsklemme des
Controllers und außerdem an die gegensätzlichen Pole der Sensoren angeschlossen werden.
H
:
INWEIS
Der Sensorausfall-Alarm wird ausgelöst, wenn der gemessene Widerstand kleiner als die Hälfte des
ersten (niedrigsten) Punktes der Sensorkurve ist oder über 112,5% des letzten (größten) Punktes der
Sensorkurve beträgt.
V

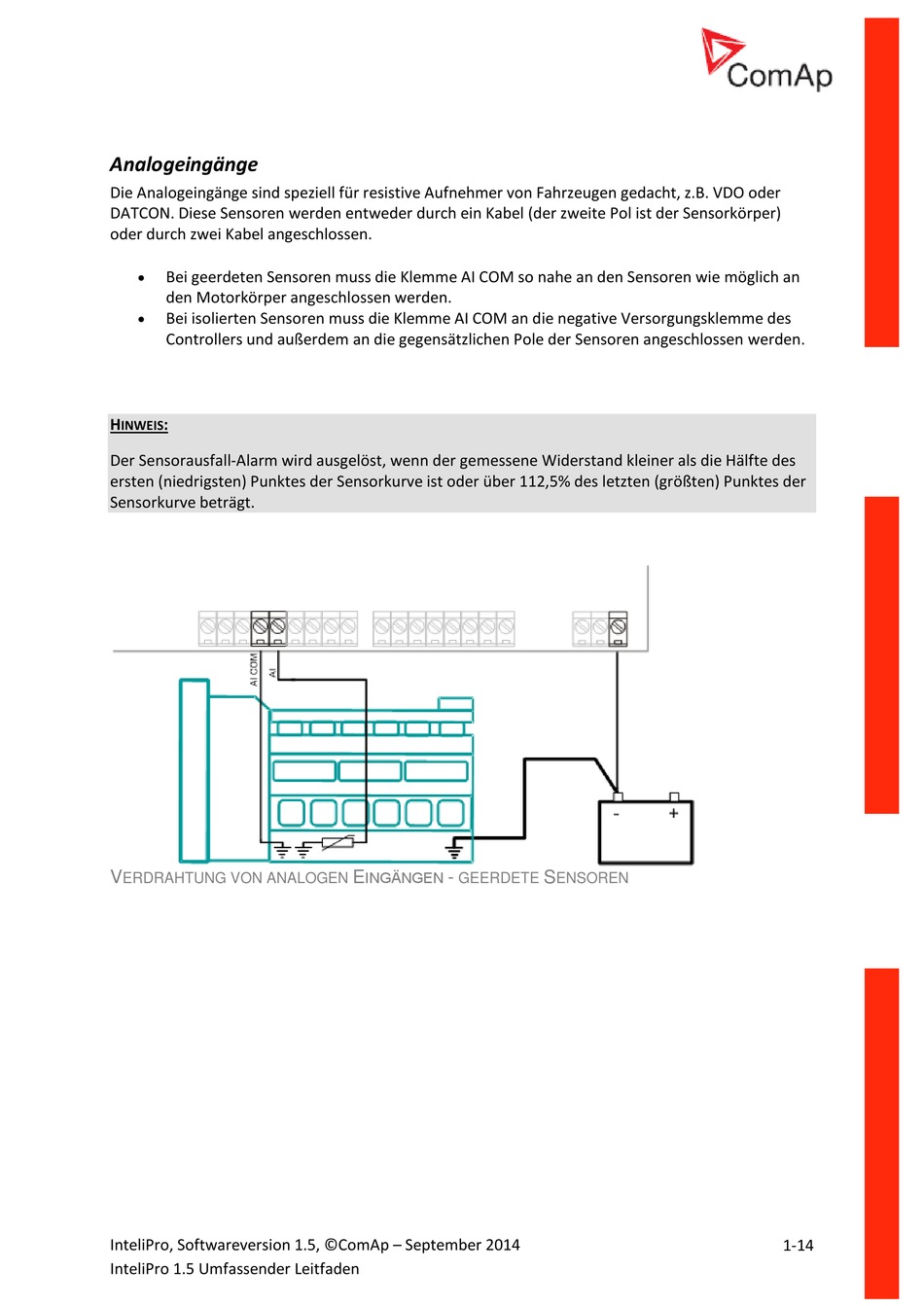

ERDRAHTUNG VON ANALOGEN
InteliPro, Softwareversion 1.5, ©ComAp – September 2014
InteliPro 1.5 Umfassender Leitfaden
E
INGÄNGEN
-
GEERDETE
S
ENSOREN
