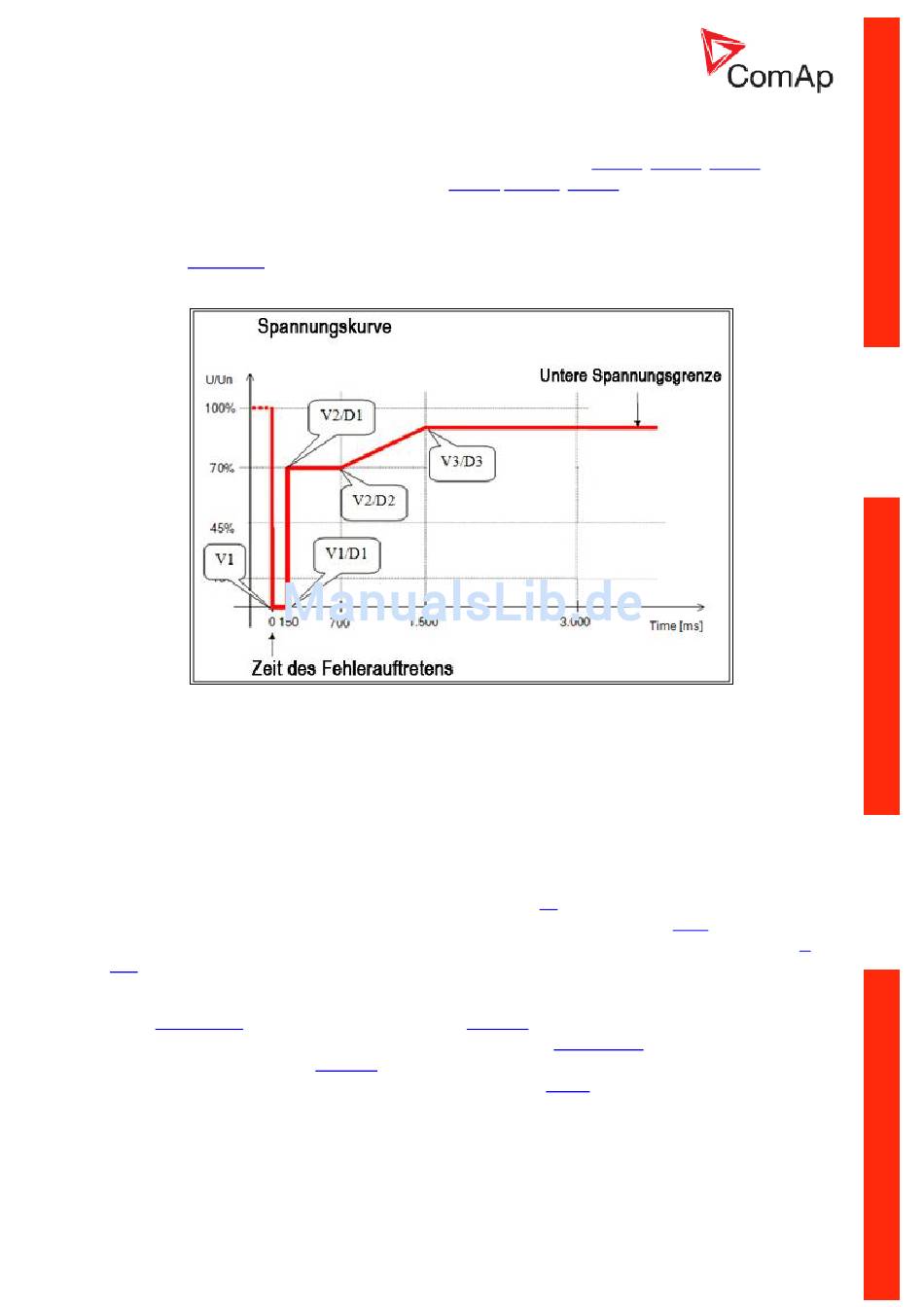

Form der Kurve wird durch die Spannungsniveaus in den Parametern V Lim 1, V Lim 2, V Lim 3 und
die zeitlichen Verzögerungen in den Parametern Delay 1, Delay 2, Delay 3 festgelegt.
Wenn die gemessene Spannung unter die rote Kurve fällt, wird das Relais ausgelöst. Die zeitliche
Verzögerung, nach deren Ablauf die Schutzfunktion der Kurve vom Anfang an folgt, kann unter dem
Parameter Reset Time festgelegt werden.

QU-Schutz (Blindleistungs-Unterspannugsschutz)

QU, oder Blindleistungs-Unterspannugsschutz wird verwendet, um eine Stromversorgung vom Netz
zu treffen, falls die Netzbalance in Gefahr ist. Dies wird durch die Evaluierung weiterer Variablen
erzielt – diese Funktion evaluiert die Kombination von Netzspannung, Strom und Blindleistung an der
Entkopplungsstelle und nur, wenn alle der folgenden Bedingungen erfüllt sind, wird der Schutz
aktiviert:
1. Spannungen in allen drei Phasen fallen unter den Sollwert „V<"
2. Ströme in einer Phase übersteigen den eingestellten Schwellenwert (Sollwert "I Min")
3. Die Menge der erzeugten Blindleistung verletzt den Schwellenwert (ermittelt über den Sollwert "Q
Min")
Sobald die obigen Bedingungen erfüllt werden, wird der Schutz aktiviert und er löst die Öffnung des
GCB ("QU Gen Prot") mit einer Zeitverzögerung 1 ("QU Del 1") aus. Falls nicht geantwortet wird (CB
Feedback wird nicht deaktiviert), erfolgt die zweite Auslösung ("QU Mns Prot"), um den Generator
nach der Zeitverzögerung 2 ("QU Del 2") über den MCB vom Netzwerk zu trennen.
Wenn die Spannung zurückkehrt und die eingestellte Grenze ("Rst V<") überschreitet, wird der
Schutzauslöse-Status deaktiviert und der Fehler kann zurückgesetzt werden.
