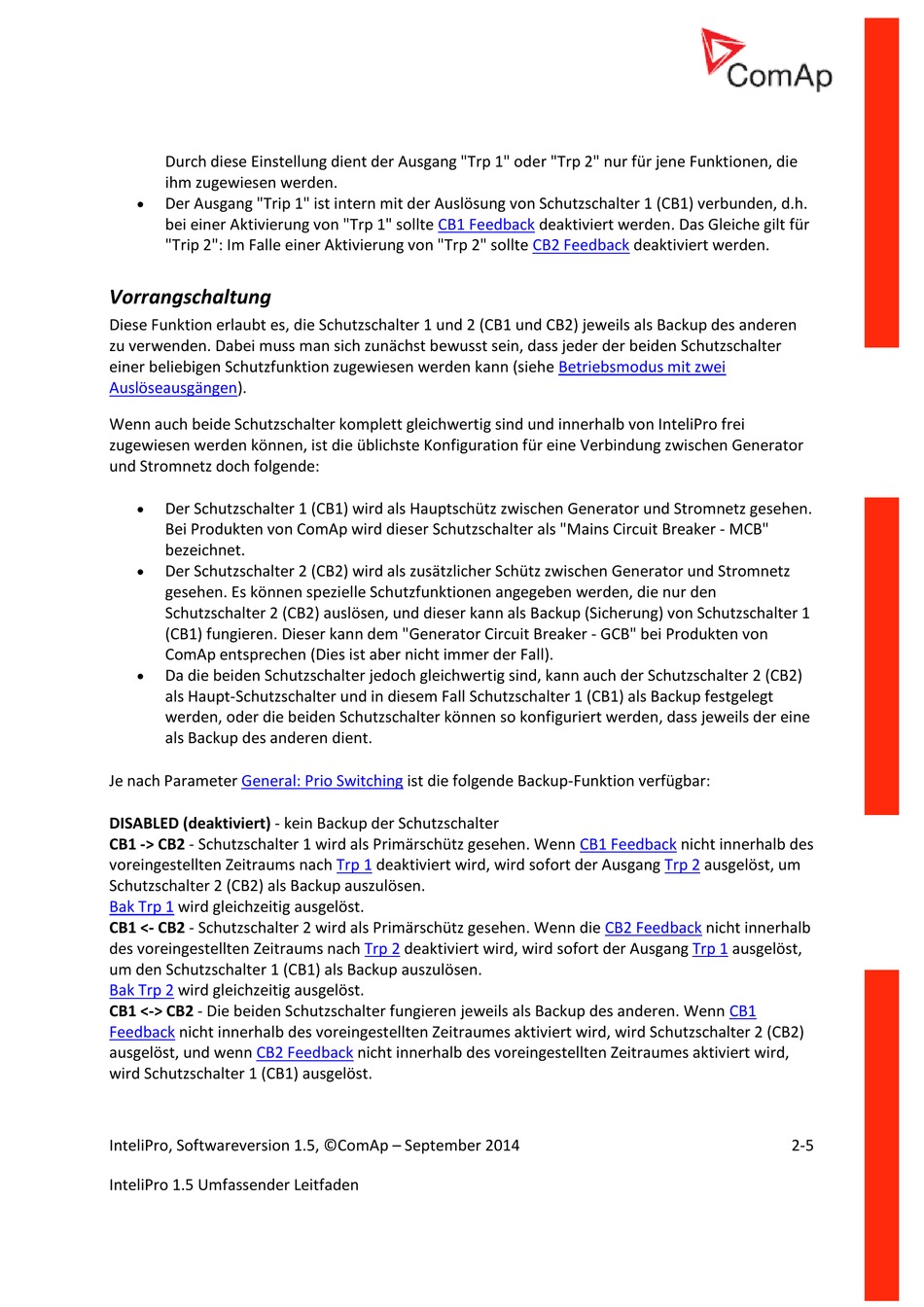

Vorrangschaltung - ComAp InteliPro Bedienungsanleitung

Durch diese Einstellung dient der Ausgang "Trp 1" oder "Trp 2" nur für jene Funktionen, die
ihm zugewiesen werden.

Der Ausgang "Trip 1" ist intern mit der Auslösung von Schutzschalter 1 (CB1) verbunden, d.h.
bei einer Aktivierung von "Trp 1" sollte
"Trip 2": Im Falle einer Aktivierung von "Trp 2" sollte

Vorrangschaltung

Diese Funktion erlaubt es, die Schutzschalter 1 und 2 (CB1 und CB2) jeweils als Backup des anderen
zu verwenden. Dabei muss man sich zunächst bewusst sein, dass jeder der beiden Schutzschalter
einer beliebigen Schutzfunktion zugewiesen werden kann (siehe
Auslöseausgängen).
Wenn auch beide Schutzschalter komplett gleichwertig sind und innerhalb von InteliPro frei
zugewiesen werden können, ist die üblichste Konfiguration für eine Verbindung zwischen Generator
und Stromnetz doch folgende:

Der Schutzschalter 1 (CB1) wird als Hauptschütz zwischen Generator und Stromnetz gesehen.
Bei Produkten von ComAp wird dieser Schutzschalter als "Mains Circuit Breaker - MCB"
bezeichnet.

Der Schutzschalter 2 (CB2) wird als zusätzlicher Schütz zwischen Generator und Stromnetz
gesehen. Es können spezielle Schutzfunktionen angegeben werden, die nur den
Schutzschalter 2 (CB2) auslösen, und dieser kann als Backup (Sicherung) von Schutzschalter 1
(CB1) fungieren. Dieser kann dem "Generator Circuit Breaker - GCB" bei Produkten von
ComAp entsprechen (Dies ist aber nicht immer der Fall).

Da die beiden Schutzschalter jedoch gleichwertig sind, kann auch der Schutzschalter 2 (CB2)
als Haupt-Schutzschalter und in diesem Fall Schutzschalter 1 (CB1) als Backup festgelegt
werden, oder die beiden Schutzschalter können so konfiguriert werden, dass jeweils der eine
als Backup des anderen dient.
Je nach Parameter General: Prio Switching
DISABLED (deaktiviert) - kein Backup der Schutzschalter
CB1 -> CB2 - Schutzschalter 1 wird als Primärschütz gesehen. Wenn
voreingestellten Zeitraums nach
Schutzschalter 2 (CB2) als Backup auszulösen.
Bak Trp 1 wird gleichzeitig ausgelöst.
CB1 <- CB2 - Schutzschalter 2 wird als Primärschütz gesehen. Wenn die
des voreingestellten Zeitraums nach
um den Schutzschalter 1 (CB1) als Backup auszulösen.
Bak Trp 2 wird gleichzeitig ausgelöst.
CB1 <-> CB2 - Die beiden Schutzschalter fungieren jeweils als Backup des anderen. Wenn
Feedback nicht innerhalb des voreingestellten Zeitraumes aktiviert wird, wird Schutzschalter 2 (CB2)
ausgelöst, und wenn CB2 Feedback
wird Schutzschalter 1 (CB1) ausgelöst.
InteliPro, Softwareversion 1.5, ©ComAp – September 2014
InteliPro 1.5 Umfassender Leitfaden
CB1 Feedback
ist die folgende Backup-Funktion verfügbar:
Trp 1 deaktiviert wird, wird sofort der Ausgang
Trp 2 deaktiviert wird, wird sofort der Ausgang
nicht innerhalb des voreingestellten Zeitraumes aktiviert wird,
deaktiviert werden. Das Gleiche gilt für
CB2 Feedback deaktiviert werden.
Betriebsmodus mit zwei
CB1 Feedback nicht innerhalb des
Trp 2 ausgelöst, um
CB2 Feedback nicht innerhalb
Trp 1 ausgelöst,
CB1
2-5
