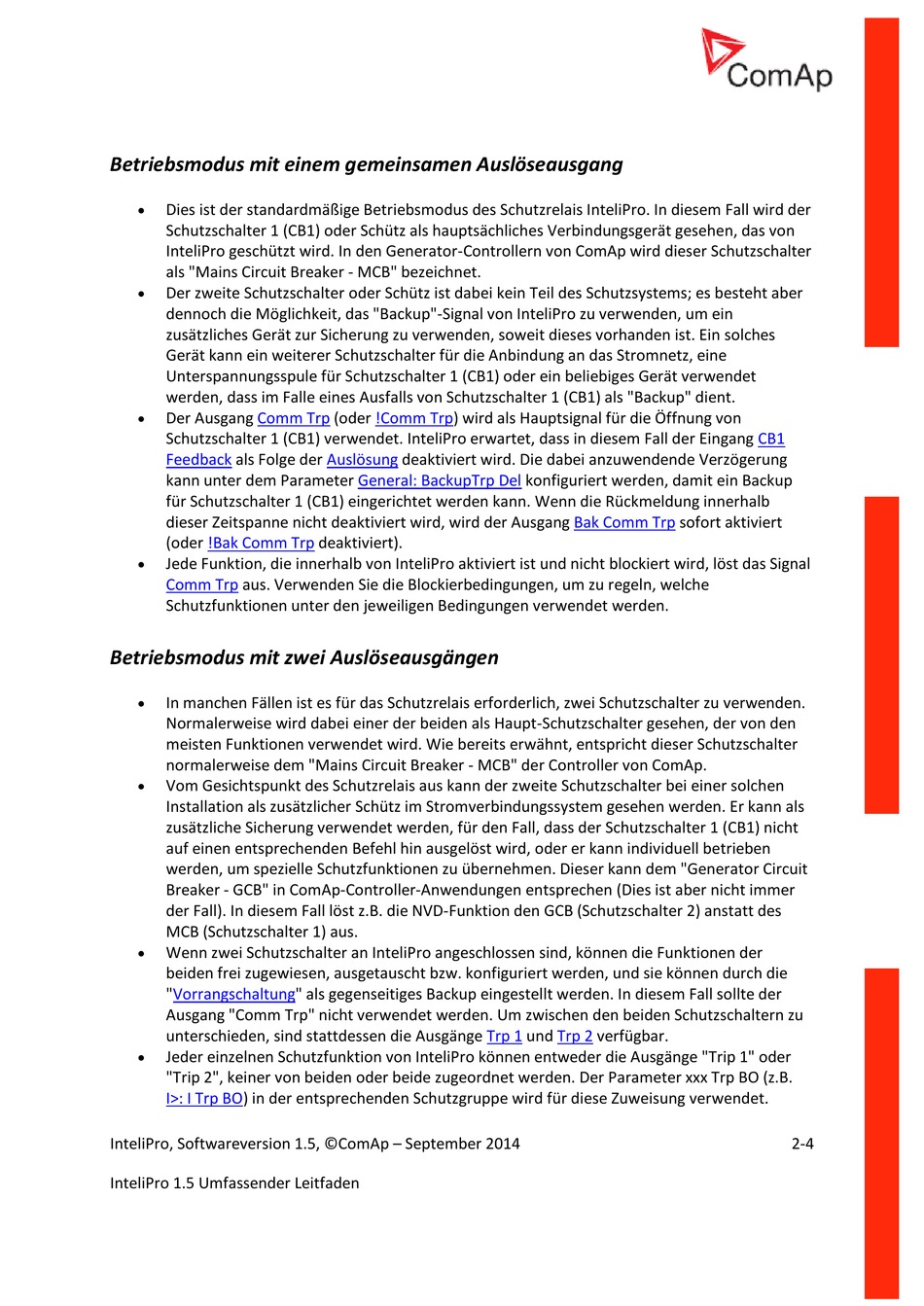

Betriebsmodus mit einem gemeinsamen Auslöseausgang

Dies ist der standardmäßige Betriebsmodus des Schutzrelais InteliPro. In diesem Fall wird der
Schutzschalter 1 (CB1) oder Schütz als hauptsächliches Verbindungsgerät gesehen, das von
InteliPro geschützt wird. In den Generator-Controllern von ComAp wird dieser Schutzschalter
als "Mains Circuit Breaker - MCB" bezeichnet.

Der zweite Schutzschalter oder Schütz ist dabei kein Teil des Schutzsystems; es besteht aber
dennoch die Möglichkeit, das "Backup"-Signal von InteliPro zu verwenden, um ein
zusätzliches Gerät zur Sicherung zu verwenden, soweit dieses vorhanden ist. Ein solches
Gerät kann ein weiterer Schutzschalter für die Anbindung an das Stromnetz, eine
Unterspannungsspule für Schutzschalter 1 (CB1) oder ein beliebiges Gerät verwendet
werden, dass im Falle eines Ausfalls von Schutzschalter 1 (CB1) als "Backup" dient.

Der Ausgang Comm Trp
Schutzschalter 1 (CB1) verwendet. InteliPro erwartet, dass in diesem Fall der Eingang
Feedback als Folge der
kann unter dem Parameter
für Schutzschalter 1 (CB1) eingerichtet werden kann. Wenn die Rückmeldung innerhalb
dieser Zeitspanne nicht deaktiviert wird, wird der Ausgang
(oder !Bak Comm Trp

Jede Funktion, die innerhalb von InteliPro aktiviert ist und nicht blockiert wird, löst das Signal
Comm Trp aus. Verwenden Sie die Blockierbedingungen, um zu regeln, welche
Schutzfunktionen unter den jeweiligen Bedingungen verwendet werden.
Betriebsmodus mit zwei Auslöseausgängen

In manchen Fällen ist es für das Schutzrelais erforderlich, zwei Schutzschalter zu verwenden.
Normalerweise wird dabei einer der beiden als Haupt-Schutzschalter gesehen, der von den
meisten Funktionen verwendet wird. Wie bereits erwähnt, entspricht dieser Schutzschalter
normalerweise dem "Mains Circuit Breaker - MCB" der Controller von ComAp.

Vom Gesichtspunkt des Schutzrelais aus kann der zweite Schutzschalter bei einer solchen
Installation als zusätzlicher Schütz im Stromverbindungssystem gesehen werden. Er kann als
zusätzliche Sicherung verwendet werden, für den Fall, dass der Schutzschalter 1 (CB1) nicht
auf einen entsprechenden Befehl hin ausgelöst wird, oder er kann individuell betrieben
werden, um spezielle Schutzfunktionen zu übernehmen. Dieser kann dem "Generator Circuit
Breaker - GCB" in ComAp-Controller-Anwendungen entsprechen (Dies ist aber nicht immer
der Fall). In diesem Fall löst z.B. die NVD-Funktion den GCB (Schutzschalter 2) anstatt des
MCB (Schutzschalter 1) aus.

Wenn zwei Schutzschalter an InteliPro angeschlossen sind, können die Funktionen der
beiden frei zugewiesen, ausgetauscht bzw. konfiguriert werden, und sie können durch die
"Vorrangschaltung" als gegenseitiges Backup eingestellt werden. In diesem Fall sollte der
Ausgang "Comm Trp" nicht verwendet werden. Um zwischen den beiden Schutzschaltern zu
unterschieden, sind stattdessen die Ausgänge

Jeder einzelnen Schutzfunktion von InteliPro können entweder die Ausgänge "Trip 1" oder
"Trip 2", keiner von beiden oder beide zugeordnet werden. Der Parameter xxx Trp BO (z.B.
I>: I Trp BO) in der entsprechenden Schutzgruppe wird für diese Zuweisung verwendet.
InteliPro, Softwareversion 1.5, ©ComAp – September 2014
InteliPro 1.5 Umfassender Leitfaden
(oder !Comm Trp) wird als Hauptsignal für die Öffnung von
Auslösung deaktiviert wird. Die dabei anzuwendende Verzögerung
General: BackupTrp Del
deaktiviert).
Trp 1
konfiguriert werden, damit ein Backup
Bak Comm Trp sofort aktiviert
und Trp 2 verfügbar.
CB1
2-4
