Spannungsasymetrie (ANSI 47)
Die Spannungsungleichheit wird ausgewertet, wenn die Amplitudendifferenz zwischen zwei Phasen
das voreingestellte Limit überschreitet
gemessenen Spannung gemeint.
Überspannung durch fließenden Mittelwert
Der Überspannungsschutz durch fließenden Mittelwert nimmt eine 10 Minuten lange durchgehende
Messung der Phasen-Nullleiter-Spannung oder Außenleiterspannung vor (je nach Einstellung der
Spannungsparameter). Sollte die gemessene Spannung das voreingestellte Limit überschreiten,
erfolgt eine sofortige Auslösung (TRIP). Der Grenzwert
Konfigurationsgruppe U<>.

Schutz gegen Netzausfall

InteliPro verfügt über zwei unterschiedliche Funktionen für eine schnelle Erkennung eines Netzausfalls, die mit dem
Betrieb des Generators verbunden sind:
Vektorsprung
-
- Änderungsrate der Frequenz
Die Parameter für den Schutz gegen Netzausfall befinden sich in der Konfigurationsgruppe LOM.

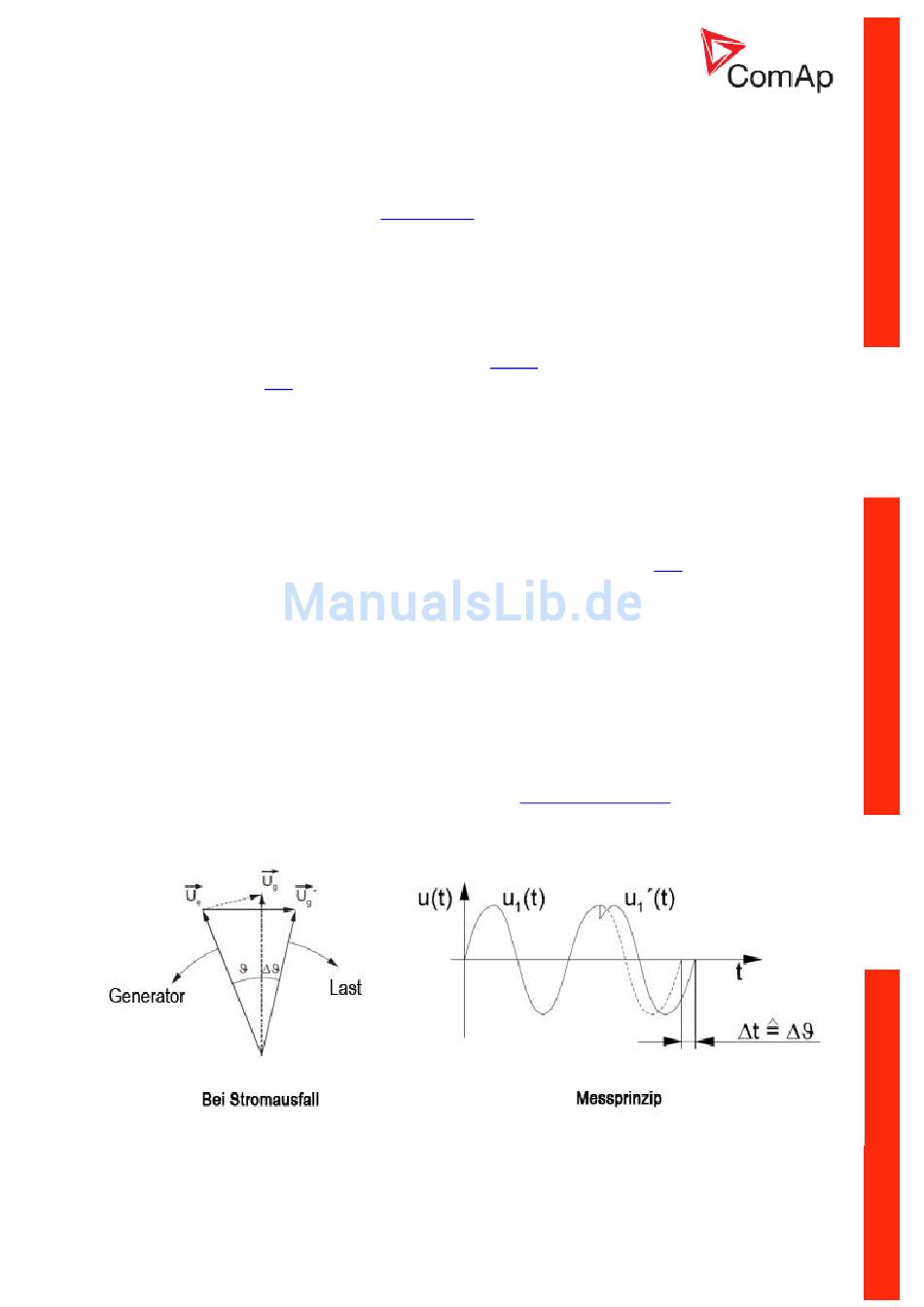

Vektorsprung (ANSI 78)

Der Vektorsprung ist eine der Schutzfunktionen gegen einen Netzausfall. Sie ermöglicht eine schnelle
Erkennung eines Netzausfalls (in Einheiten oder Zehntel Millisekunden), basierend auf dem Prinzip
der Verschiebung des synchronen Verschiebungswinkels des Generators. Dabei handelt es sich um
den Winkel zwischen dem Magnetfeld eines Rotors und dem rotierenden Magnetfeld der
Ständerwicklung, die eng mit der Last des Generators verbunden ist. Wenn sich die Last ändert,
ändert sich auch der Verschiebungswinkel, so wie bei einem "Sprung". Verglichen mit der
Frequenzsenkung, die wahrscheinlich zur gleichen Zeit auftritt, ist dieser "Sprung" also ein direkt
wahrzunehmendes Phänomen und als Verschiebung der gemessenen Sinuskurve der Spannung zu
erkennen. Dies wird "Vektorsprung" genannt. Je nach dem
dies eine sofortige Abkopplung, und damit können schwerwiegende Schäden am System vermieden
InteliPro, Softwareversion 1.5, ©ComAp – September 2014
InteliPro 1.5 Umfassender Leitfaden
V Unb: V Unb. Dabei ist die Amplitudendifferenz der
Avg V> befindet sich in der
voreingestellten Limit in Grad [°] erlaubt
2-15
