Stromversorgung
Das Gerät ist für die Verwendung mit einer 8 - 36 V DC-Versorgungsspannung gedacht
(typischerweise eine 24 V- oder 12 V-Batterie, ein Batterieladegerät oder ein Umrichter). Verwenden
Sie eine gesicherte Spannungsversorgung, um den Betrieb des Schutzrelais auch bei Netzausfällen zu
gewährleisten. Sollten keine passenden DC-Stromkreise am Einbauort vorhanden sein, empfehlen
wir, einen passenden Umrichter für die Umwandlung von Wechselstrom in 24 V Gleichstrom zu
verwenden. Sollten Sie dazu Fragen haben, kontaktieren Sie den technischen Support von ComAp
unter support@comap.cz.
Empfohlene Verkabelung

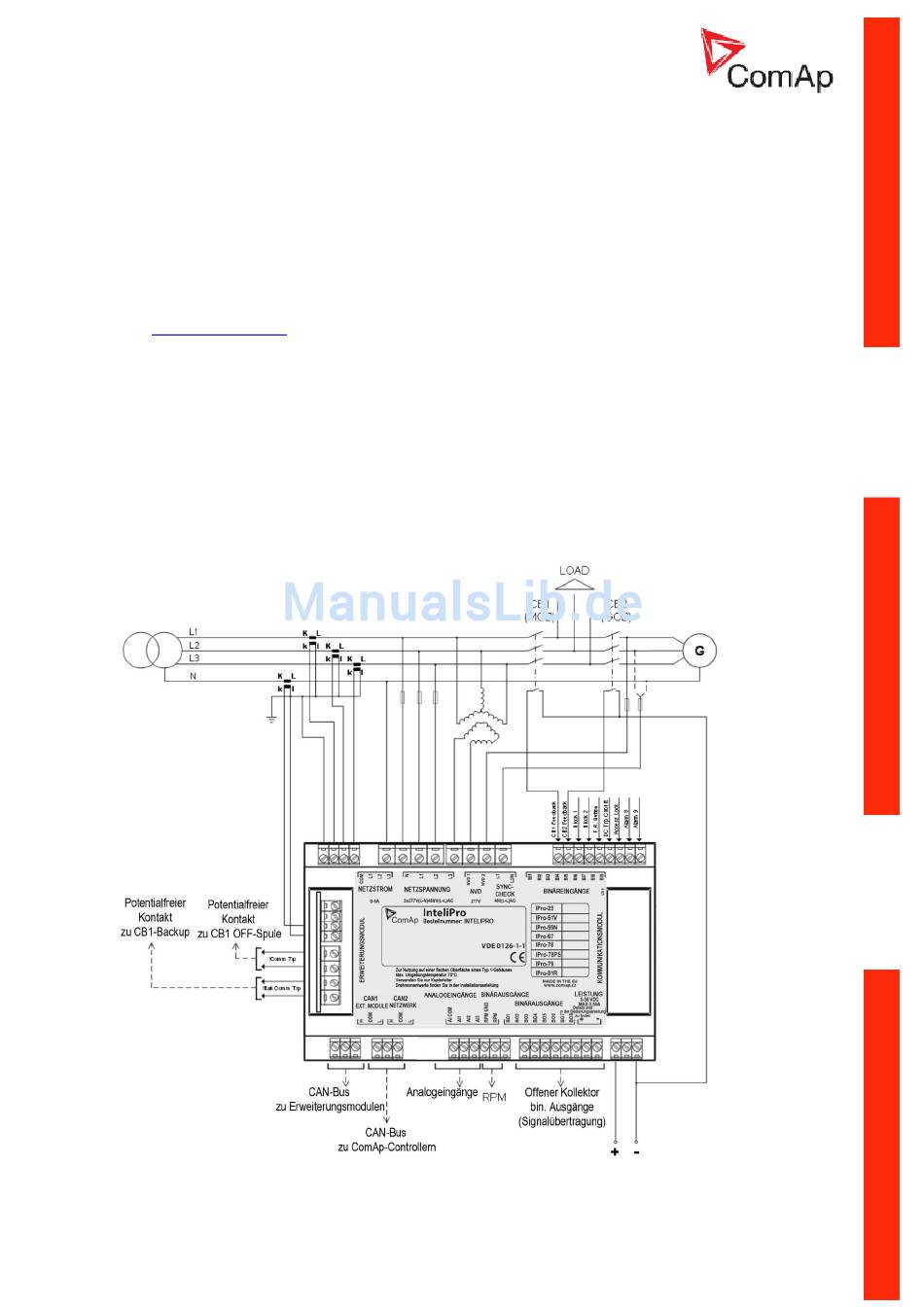

In dem folgenden Diagramm wird die typische Verdrahtung der Ein- und Ausgänge von InteliPro
dargestellt. Die Verdrahtung gilt als Beispiel für die standardmäßige Konfiguration und den
Betriebsmodus mit einem gemeinsamen Auslöseausgang. Die Relaiskontakte des Moduls CT2-REL2
können im Betrieb mit zwei Auslöseausgängen auf die Ausgänge "Trip 1" und "Trip 2" konfiguriert
werden, und sämtliche Ein- und Ausgänge können der Anwendung entsprechend eingestellt werden.
Eine OFF-Spule eines Schutzschalters ist mit den Anschlüssen RE11 und RE14 oder mit den
Anschlüssen RE21 und RE24 am Erweiterungsmodul zu verdrahten.
