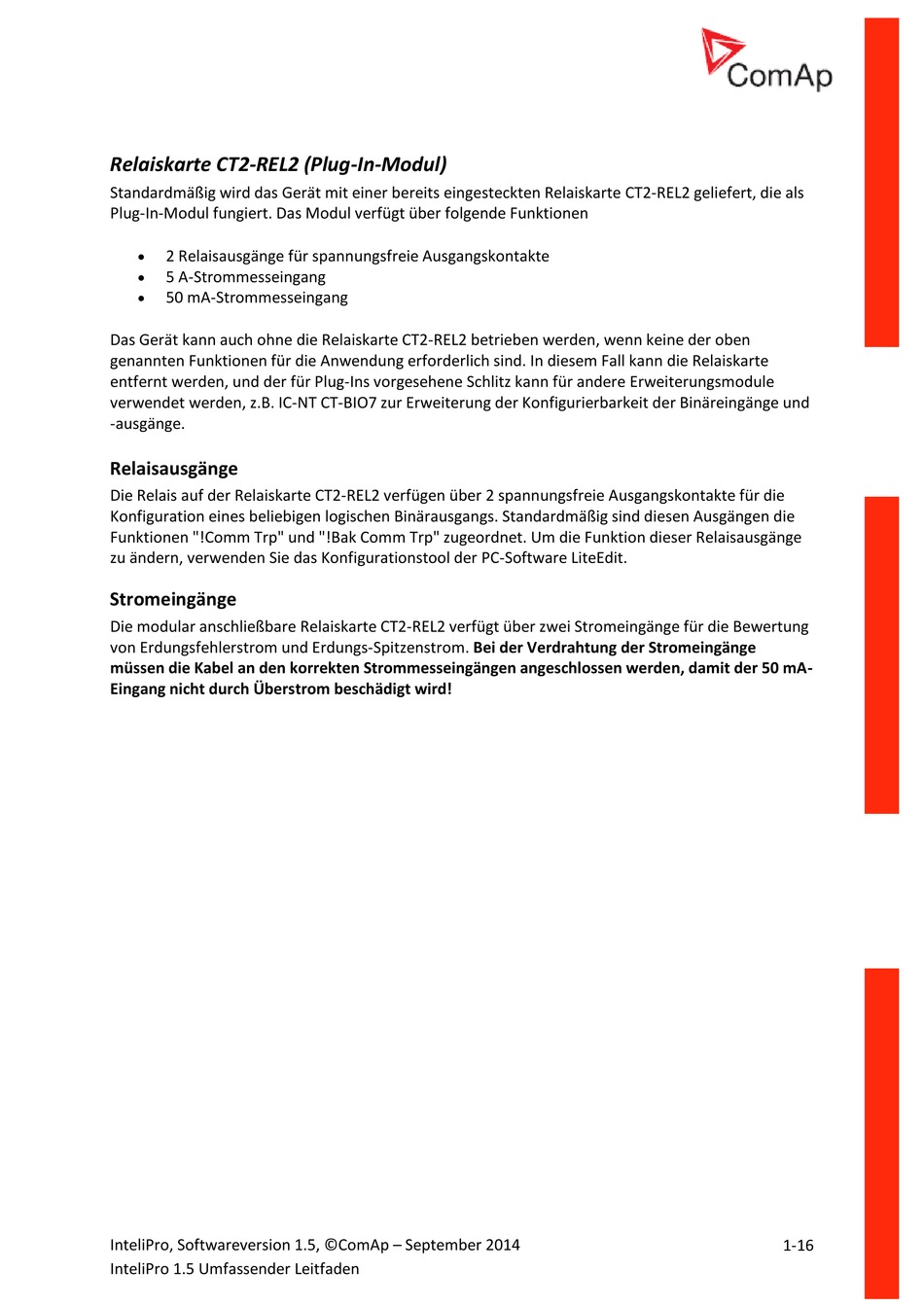

Relaiskarte CT2-REL2 (Plug-In-Modul)
Standardmäßig wird das Gerät mit einer bereits eingesteckten Relaiskarte CT2-REL2 geliefert, die als
Plug-In-Modul fungiert. Das Modul verfügt über folgende Funktionen
2 Relaisausgänge für spannungsfreie Ausgangskontakte
5 A-Strommesseingang
50 mA-Strommesseingang
Das Gerät kann auch ohne die Relaiskarte CT2-REL2 betrieben werden, wenn keine der oben
genannten Funktionen für die Anwendung erforderlich sind. In diesem Fall kann die Relaiskarte
entfernt werden, und der für Plug-Ins vorgesehene Schlitz kann für andere Erweiterungsmodule
verwendet werden, z.B. IC-NT CT-BIO7 zur Erweiterung der Konfigurierbarkeit der Binäreingänge und
-ausgänge.
Relaisausgänge
Die Relais auf der Relaiskarte CT2-REL2 verfügen über 2 spannungsfreie Ausgangskontakte für die
Konfiguration eines beliebigen logischen Binärausgangs. Standardmäßig sind diesen Ausgängen die
Funktionen "!Comm Trp" und "!Bak Comm Trp" zugeordnet. Um die Funktion dieser Relaisausgänge
zu ändern, verwenden Sie das Konfigurationstool der PC-Software LiteEdit.
Stromeingänge
Die modular anschließbare Relaiskarte CT2-REL2 verfügt über zwei Stromeingänge für die Bewertung
von Erdungsfehlerstrom und Erdungs-Spitzenstrom. Bei der Verdrahtung der Stromeingänge
müssen die Kabel an den korrekten Strommesseingängen angeschlossen werden, damit der 50 mA-
Eingang nicht durch Überstrom beschädigt wird!
InteliPro, Softwareversion 1.5, ©ComAp – September 2014
InteliPro 1.5 Umfassender Leitfaden
1-16
