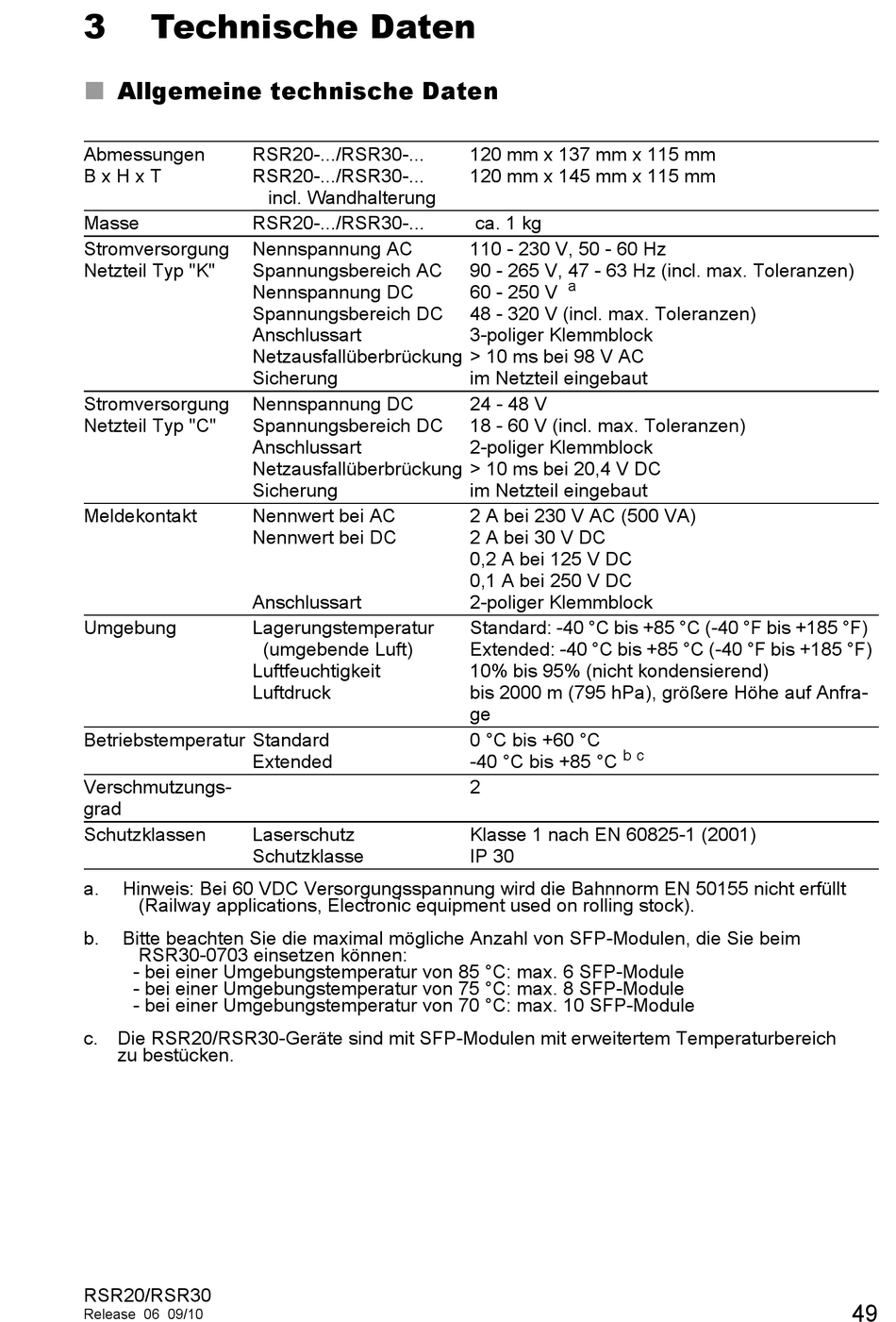

Technische Daten

Allgemeine technische Daten


Abmessungen 
RSR20-.../RSR30-...
B x H x T RSR20-.../RSR30-...
Masse RSR20-.../RSR30-...
Stromversorgung Nennspannung AC
Netzteil Typ "K" Spannungsbereich AC
Nennspannung DC
Spannungsbereich DC
Anschlussart
Netzausfallüberbrückung
Sicherung
Stromversorgung Nennspannung DC
Netzteil Typ "C" Spannungsbereich DC
Anschlussart
Netzausfallüberbrückung
Sicherung
Meldekontakt Nennwert bei AC
Nennwert bei DC


Anschlussart
Umgebung Lagerungstemperatur
Luftfeuchtigkeit
Luftdruck
Betriebstemperatur Standard
Extended
Verschmutzungs-
grad
Schutzklassen Laserschutz
Schutzklasse
Hinweis: Bei 60 VDC Versorgungsspannung wird die Bahnnorm EN 50155 nicht erfüllt 
a.
(Railway applications, Electronic equipment used on rolling stock).
Bitte beachten Sie die maximal mögliche Anzahl von SFP-Modulen, die Sie beim 
b.
RSR30-0703 einsetzen können:
- bei einer Umgebungstemperatur von 85 °C: max. 6 SFP-Module
- bei einer Umgebungstemperatur von 75 °C: max. 8 SFP-Module 
- bei einer Umgebungstemperatur von 70 °C: max. 10 SFP-Module
c. Die RSR20/RSR30-Geräte sind mit SFP-Modulen mit erweitertem Temperaturbereich 
zu bestücken.
RSR20/RSR30
Release 06 09/10
incl. Wandhalterung
(umgebende Luft)
120 mm x 137 mm x 115 mm
120 mm x 145 mm x 115 mm
ca. 1 kg
110 - 230 V, 50 - 60 Hz
90 - 265 V, 47 - 63 Hz (incl. max. Toleranzen)
a
60 - 250 V
48 - 320 V (incl. max. Toleranzen)
3-poliger Klemmblock
> 10 ms bei 98 V AC
im Netzteil eingebaut
24 - 48 V
18 - 60 V (incl. max. Toleranzen)
2-poliger Klemmblock
> 10 ms bei 20,4 V DC
im Netzteil eingebaut
2 A bei 230 V AC (500 VA)
2 A bei 30 V DC
0,2 A bei 125 V DC
0,1 A bei 250 V DC
2-poliger Klemmblock
Standard: -40 °C bis +85 °C (-40 °F bis +185 °F) 
Extended: -40 °C bis +85 °C (-40 °F bis +185 °F)
10% bis 95% (nicht kondensierend)
bis 2000 m (795 hPa), größere Höhe auf Anfra-
ge
0 °C bis +60 °C
b c
-40 °C bis +85 °C
2
Klasse 1 nach EN 60825-1 (2001)
IP 30
