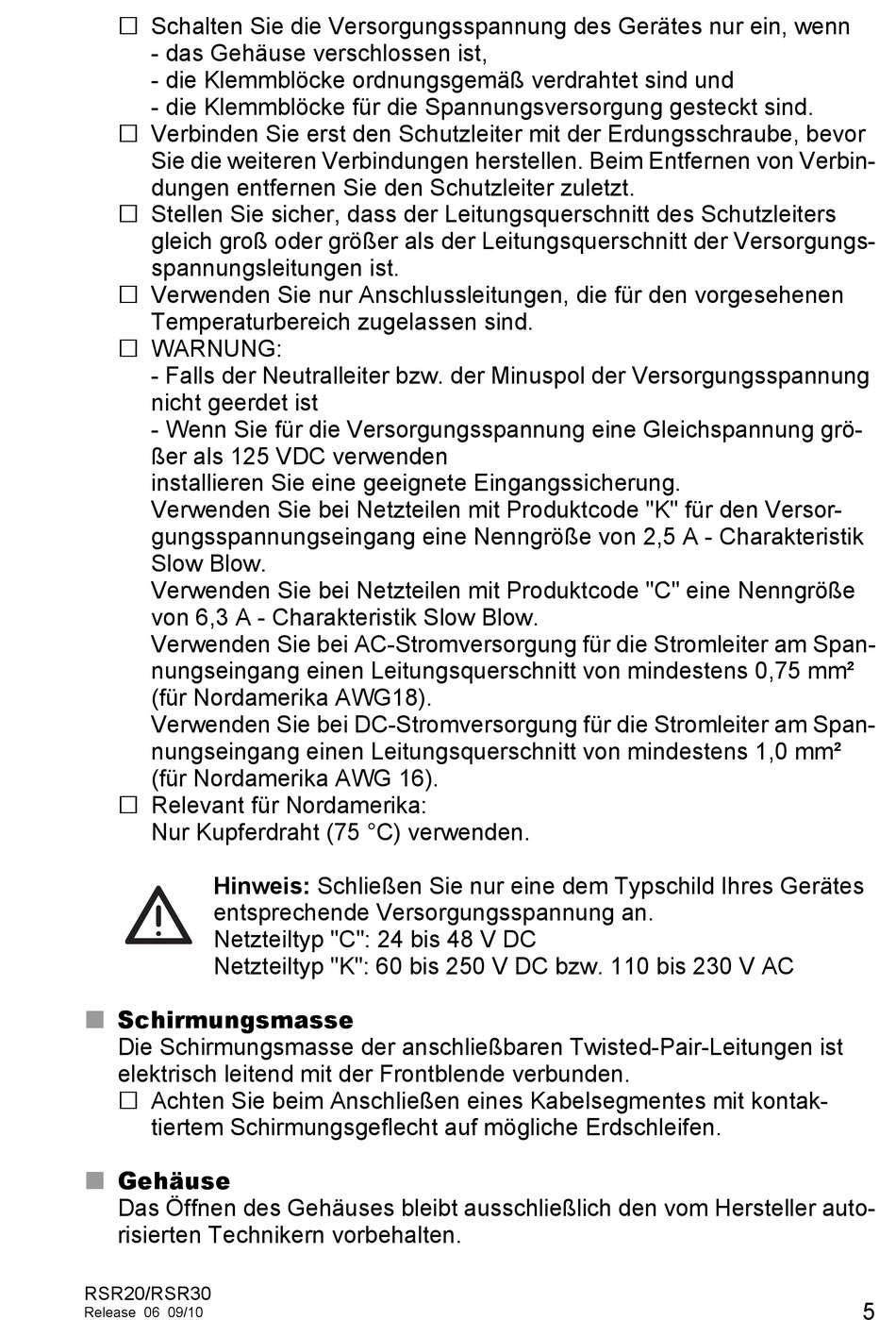

Schalten Sie die Versorgungsspannung des Gerätes nur ein, wenn
- das Gehäuse verschlossen ist,
- die Klemmblöcke ordnungsgemäß verdrahtet sind und
- die Klemmblöcke für die Spannungsversorgung gesteckt sind.
Verbinden Sie erst den Schutzleiter mit der Erdungsschraube, bevor
Sie die weiteren Verbindungen herstellen. Beim Entfernen von Verbin-
dungen entfernen Sie den Schutzleiter zuletzt.
Stellen Sie sicher, dass der Leitungsquerschnitt des Schutzleiters
gleich groß oder größer als der Leitungsquerschnitt der Versorgungs-
spannungsleitungen ist.
Verwenden Sie nur Anschlussleitungen, die für den vorgesehenen
Temperaturbereich zugelassen sind.
WARNUNG:
- Falls der Neutralleiter bzw. der Minuspol der Versorgungsspannung
nicht geerdet ist
- Wenn Sie für die Versorgungsspannung eine Gleichspannung grö-
ßer als 125 VDC verwenden
installieren Sie eine geeignete Eingangssicherung.
Verwenden Sie bei Netzteilen mit Produktcode "K" für den Versor-
gungsspannungseingang eine Nenngröße von 2,5 A - Charakteristik
Slow Blow.
Verwenden Sie bei Netzteilen mit Produktcode "C" eine Nenngröße
von 6,3 A - Charakteristik Slow Blow.
Verwenden Sie bei AC-Stromversorgung für die Stromleiter am Span-
nungseingang einen Leitungsquerschnitt von mindestens 0,75 mm²
(für Nordamerika AWG18).
Verwenden Sie bei DC-Stromversorgung für die Stromleiter am Span-
nungseingang einen Leitungsquerschnitt von mindestens 1,0 mm²
(für Nordamerika AWG 16).
Relevant für Nordamerika:
Nur Kupferdraht (75 °C) verwenden.
Hinweis: Schließen Sie nur eine dem Typschild Ihres Gerätes
entsprechende Versorgungsspannung an.
Netzteiltyp "C": 24 bis 48 V DC
Netzteiltyp "K": 60 bis 250 V DC bzw. 110 bis 230 V AC
Schirmungsmasse
Die Schirmungsmasse der anschließbaren Twisted-Pair-Leitungen ist
elektrisch leitend mit der Frontblende verbunden.
Achten Sie beim Anschließen eines Kabelsegmentes mit kontak-
tiertem Schirmungsgeflecht auf mögliche Erdschleifen.
Gehäuse
Das Öffnen des Gehäuses bleibt ausschließlich den vom Hersteller auto-
risierten Technikern vorbehalten.
RSR20/RSR30
Release 06 09/10
5
