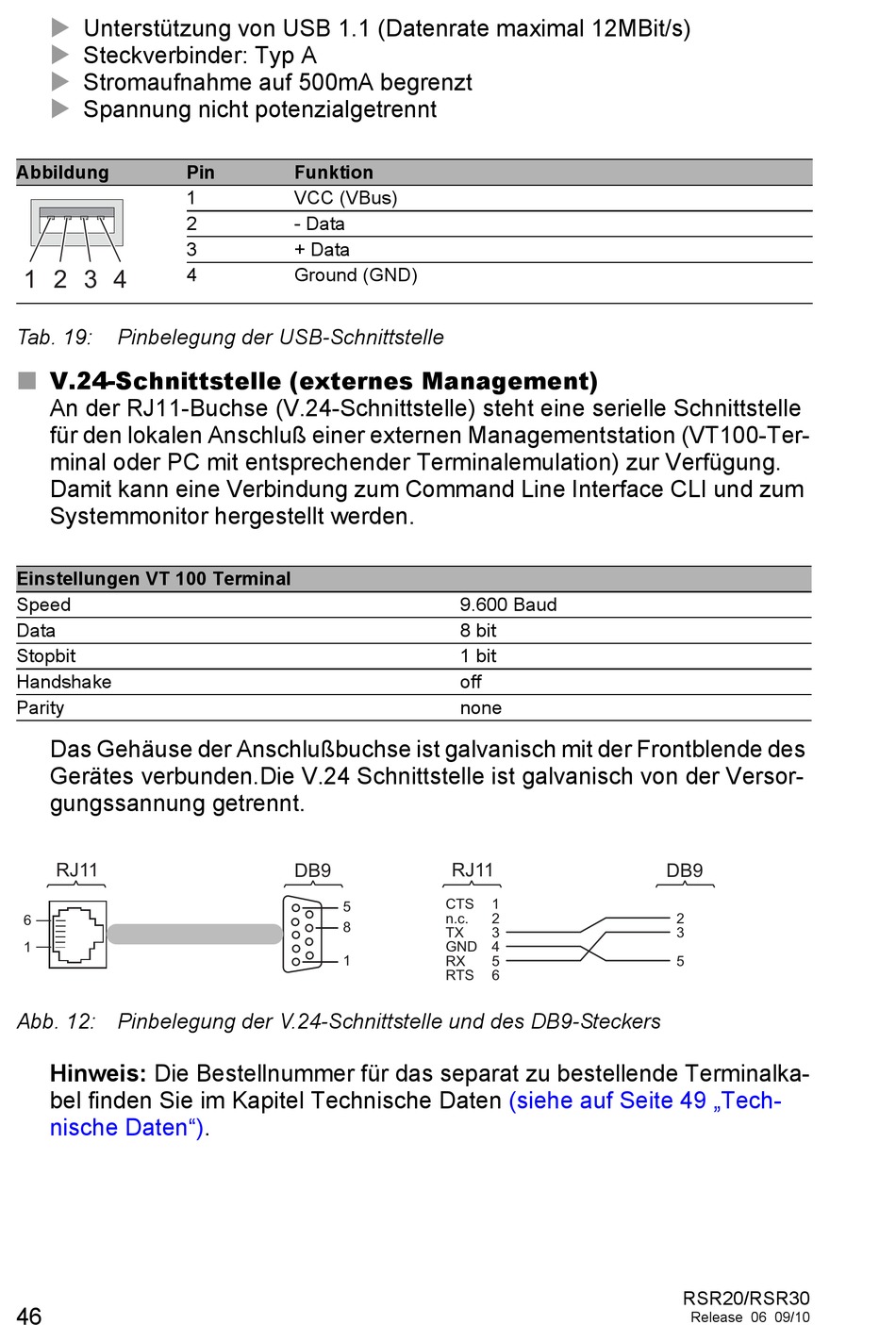

Hirschmann RSR20 serie Handbuch Seite 46

 Unterstützung von USB 1.1 (Datenrate maximal 12MBit/s)

Steckverbinder: Typ A

Stromaufnahme auf 500mA begrenzt

Spannung nicht potenzialgetrennt
Abbildung
1 2 3 4
Tab. 19: Pinbelegung der USB-Schnittstelle
V.24-Schnittstelle (externes Management)

An der RJ11-Buchse (V.24-Schnittstelle) steht eine serielle Schnittstelle
für den lokalen Anschluß einer externen Managementstation (VT100-Ter-
minal oder PC mit entsprechender Terminalemulation) zur Verfügung.
Damit kann eine Verbindung zum Command Line Interface CLI und zum
Systemmonitor hergestellt werden.
Einstellungen VT 100 Terminal
Speed
Data
Stopbit
Handshake
Parity
Das Gehäuse der Anschlußbuchse ist galvanisch mit der Frontblende des
Gerätes verbunden.Die V.24 Schnittstelle ist galvanisch von der Versor-
gungssannung getrennt.
RJ11
6
1
Abb. 12: Pinbelegung der V.24-Schnittstelle und des DB9-Steckers
Hinweis: Die Bestellnummer für das separat zu bestellende Terminalka-
bel finden Sie im Kapitel Technische Daten
nische Daten").
46
Pin Funktion
1 VCC (VBus)
2 - Data
3 + Data
4 Ground (GND)
DB9
5
8
1
9.600 Baud
8 bit
1 bit
off
none
RJ11
CTS 1
n.c. 2
TX 3
GND 4
RX 5
RTS 6
(siehe auf Seite 49 „Tech-
DB9
2
3
5
RSR20/RSR30
Release 06 09/10
