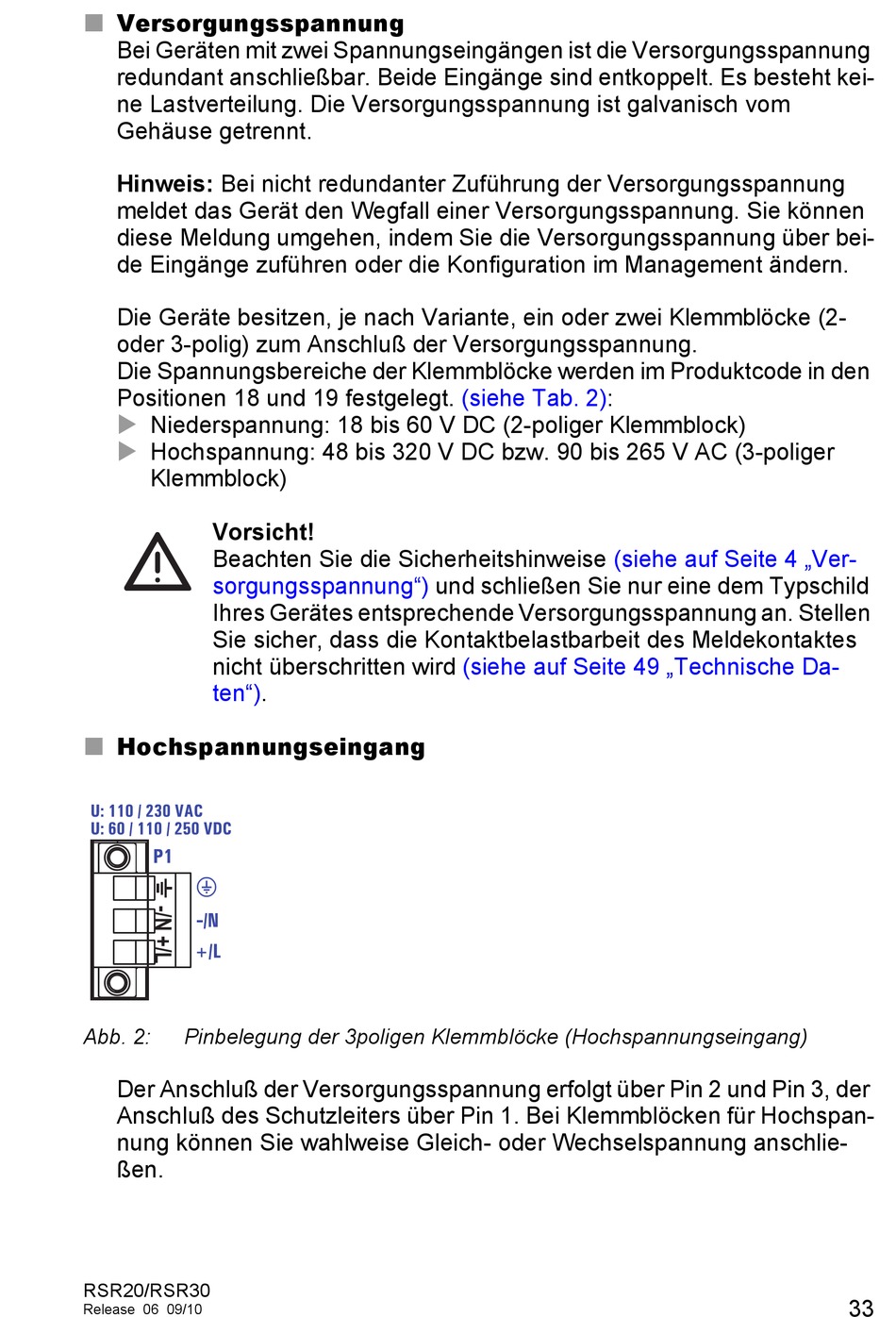

Hirschmann RSR20 serie Handbuch Seite 33

Versorgungsspannung

Bei Geräten mit zwei Spannungseingängen ist die Versorgungsspannung
redundant anschließbar. Beide Eingänge sind entkoppelt. Es besteht kei-
ne Lastverteilung. Die Versorgungsspannung ist galvanisch vom
Gehäuse getrennt.
Hinweis: Bei nicht redundanter Zuführung der Versorgungsspannung
meldet das Gerät den Wegfall einer Versorgungsspannung. Sie können
diese Meldung umgehen, indem Sie die Versorgungsspannung über bei-
de Eingänge zuführen oder die Konfiguration im Management ändern.
Die Geräte besitzen, je nach Variante, ein oder zwei Klemmblöcke (2-
oder 3-polig) zum Anschluß der Versorgungsspannung. 
Die Spannungsbereiche der Klemmblöcke werden im Produktcode in den
Positionen 18 und 19 festgelegt.

Niederspannung: 18 bis 60 V DC (2-poliger Klemmblock)
 Hochspannung: 48 bis 320 V DC bzw. 90 bis 265 V AC (3-poliger
Klemmblock)
Vorsicht!
Beachten Sie die Sicherheitshinweise
sorgungsspannung")
Ihres Gerätes entsprechende Versorgungsspannung an. Stellen
Sie sicher, dass die Kontaktbelastbarbeit des Meldekontaktes
nicht überschritten wird
ten").
Hochspannungseingang

Abb. 2: Pinbelegung der 3poligen Klemmblöcke (Hochspannungseingang)
Der Anschluß der Versorgungsspannung erfolgt über Pin 2 und Pin 3, der
Anschluß des Schutzleiters über Pin 1. Bei Klemmblöcken für Hochspan-
nung können Sie wahlweise Gleich- oder Wechselspannung anschlie-
ßen.
RSR20/RSR30
Release 06 09/10
(siehe Tab. 2):
und schließen Sie nur eine dem Typschild
(siehe auf Seite 49 „Technische Da-
(siehe auf Seite 4 „Ver-
