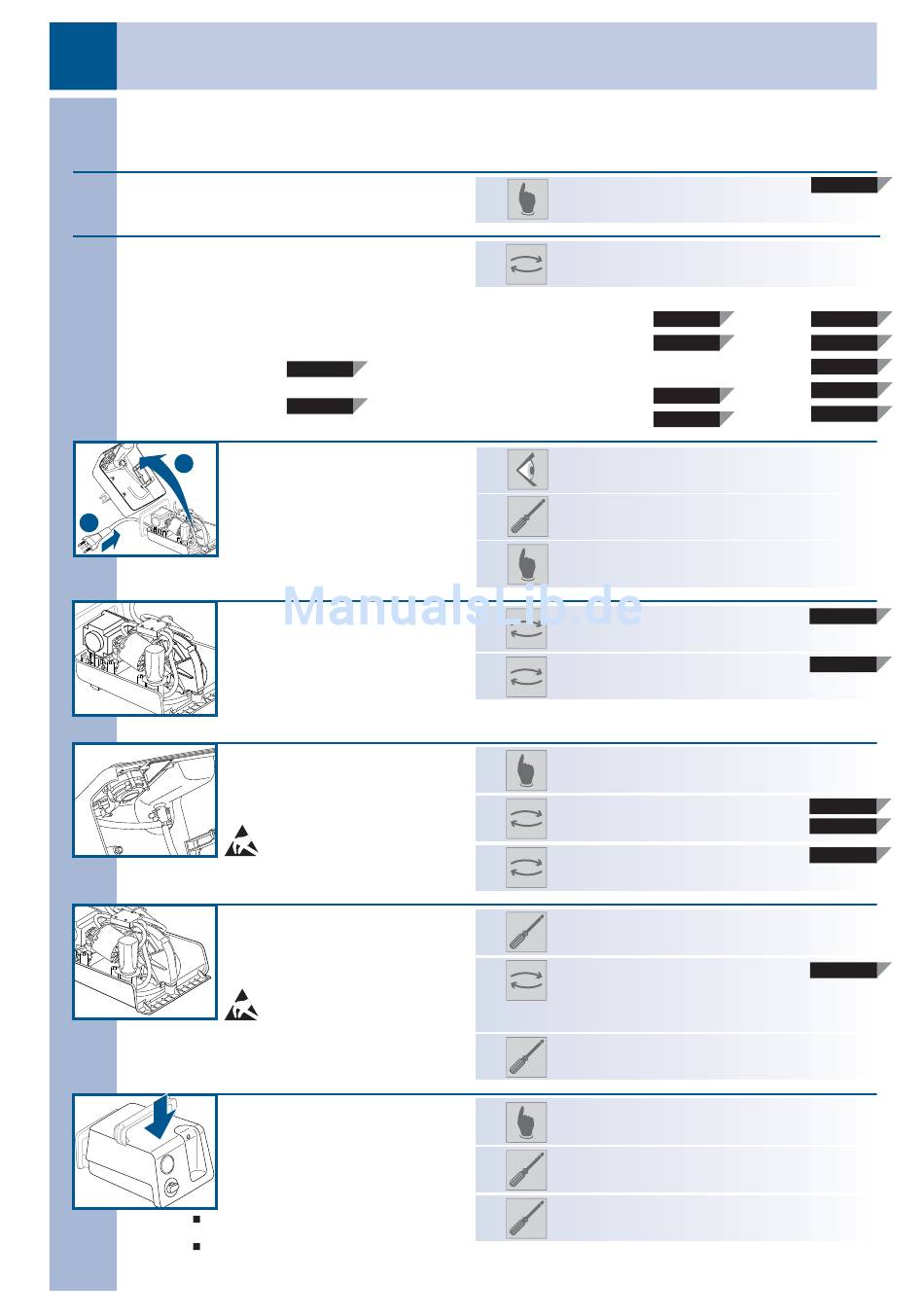

Device does not work
6
Gerät läuft nicht
Wear protective gloves. Recommendation: When making repairs to the open device, use an isolating transformer.
Schutzhandschuhe tragen. Empfehlung: bei Reparaturen am offenen Gerät Trenntrafo verwenden.
1
Check fuses
Sicherungen prüfen
2
Check mains cable / electrical connection
Netzkabel / elektrische Verbindungen prüfen
Electrical connection ok? Lead fracture?
Elektrische Verbindungen ok? Kabelbruch?
CA, CO, CR, DO, EC, JP, KR, MX,
PA, PE, PH, SA, TW, TH, US, VE
BH, HK, IQ, JO, KW, MY, OM, PK,
QA, SA, SG, TH, UAE, UK, ADN
3
Unplug device from mains, open
2
Gerät vom Netz trennen, öffnen
1
4
Check motor / drive unit
Motor / Getriebe prüfen
Motor correctly connected? Defective? Tooth belt loose? Teeth missing? Belt defective?
Motor richtig angeschlossen? Defekt? Zähne ausgebrochen? Riemen defekt?
5
Check PCB of ON / OFF button
Print Ein- / Ausschalter prüfen
6
Check main PCB visually
Hauptprint visuell prüfen
7
Close device, perform functional test
Gerät schliessen, Funktion testen
See Chapter 4 «Functional Test»
Siehe Kapitel 4 «Funktion testen»
Attention! Ensure correct routing of tubing
Auf korrekte Schlauchführung achten
Achtung!
Ensure connection of equipotential
conductor to Main PCB, check!
Verbindung Potentialausgleich und
Hauptprint sicherstellen und prüfen!
BE, EG, FR, CZ, PL, SK, SY, TN, AT, HR, FI, DE,
ID, IR, IT, JO, KR, LB, LU, MK, ME, NL, NO, PK, PT, RO,
099.0296
RU, RS, ES, SE, TR, VN, BG, CY, ET, GR, HU, LV, LT, SL
099.0298
Please follow ESD protective measure
ESD-Schutzmassnahmen beachten
Please follow ESD protective measure
ESD-Schutzmassnahmen beachten
1.1 Insert correct fuses
Korrekte Sicherungen einsetzen
2.1 Replace mains cable
Defektes Netzkabel ersetzen
EG, IN, JO, NP
BR
DK
3.1 Wait for the ready lamp to go out
Erlöschen der Bereitschaftslampe abwarten
3.2 Undo 4 screws
4 Schrauben lösen
3.3 Remove upper housing
Gehäusedeckel demontieren
4.1 Replace faulty motor
Defekten Motor ersetzen
4.2 Replace drive unit
Getriebe ersetzen
5.1 Connect cable correctly
Kabel richtig anschliessen
5.2 Replace defective device housing
Defekten Gerätedeckel ersetzen
5.3 Replace HMI-cable
HMI-Kabel ersetzen
6.1 Remove vacuum unit
Vakuumaggregat entfernen
6.2 Check main PCB for components that have
been knocked off and scorch marks.
Replace if necessary.
Hauptprint auf abgeschlagene Bauteile und
Brandspuren prüfen, bei Bedarf ersetzen
6.3 Re-assemble vacuum unit
Vakuumaggregat montieren
7.1 Mount upper housing (do not clamp any cables)
Gehäusedeckel montieren (keine Kabel einklemmen)
7.2 Tighten 4 screws
4 Schrauben festziehen
7.3 During transport: Install the transport locking device
Bei Transport: Transportsicherung montieren
Basic
099.0336
2x T 1.6 AH,
250 VAC, 5 x 20 mm
099.0302 CL, IT, SY 099.0300
099.0304 099.0301
IL, PS
099.0303
AR, AU, NZ
IN, NP, ZA 099.0305
099.0297
099.0306
JO, CH
099.0299
099.0317
099.0319
099.0308
099.0309
099.0321
099.0318
