Overview
3

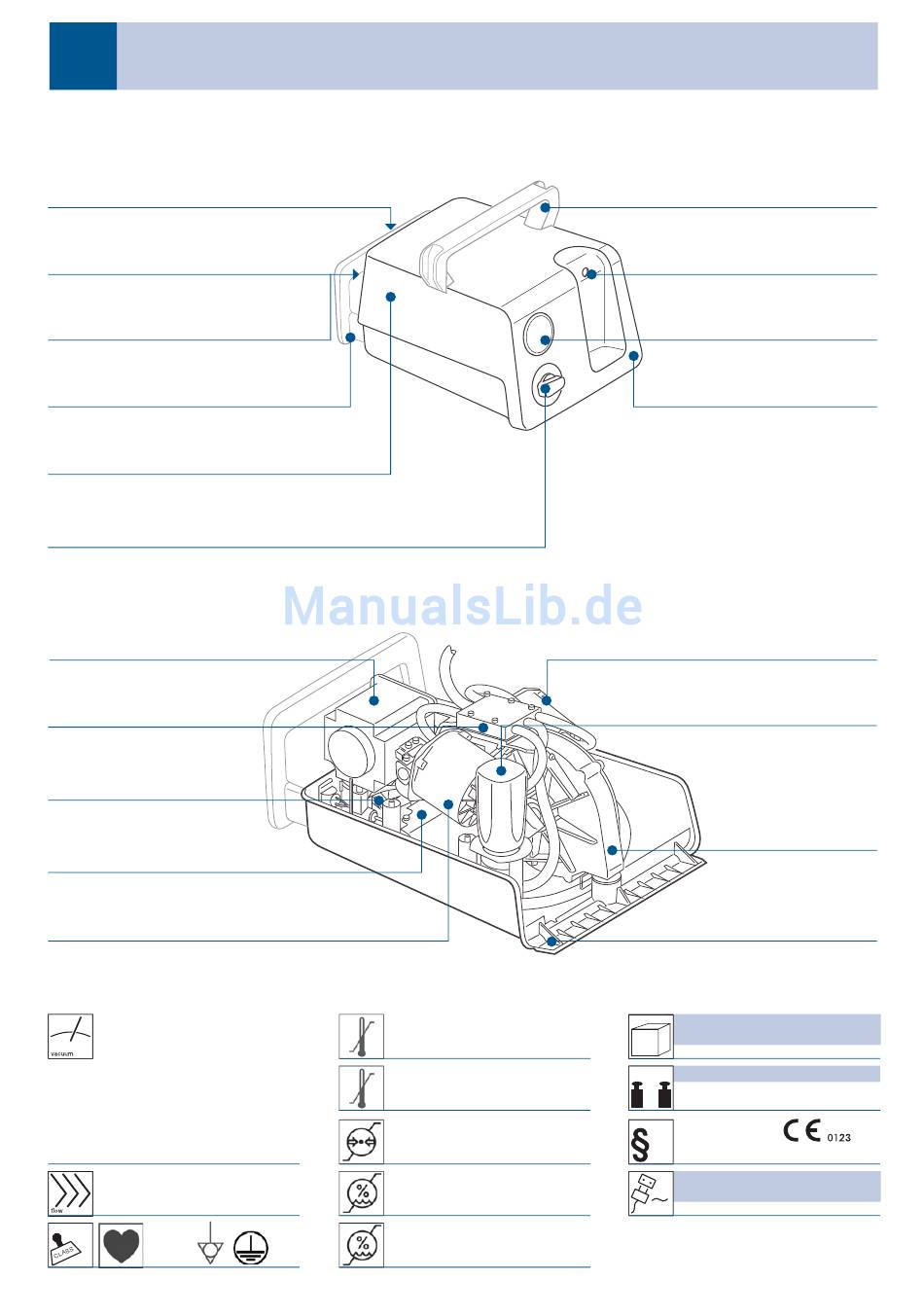

Übersicht
Equipotential conductor
Potentialausgleichbolzen
Port for optional foot on/off switch
Anschluss für optionalen Fussschalter
Cable holder (on optional trolley)
Kabelhalter (bei optionalem Rollstativ)
Valve block
Ventilblock
Main Print PCB
Hauptprint
Cylinder left
Zylinder links
high vacuum
- 90 kPa
- 675 mmHg
+/- 15 %
Measured at 0 m, atmospheric pressure: 1013.25 hPa
Please note: vacuum levels may vary depending on
location (meters above sea level, atmospheric pressure
and temperature).
Gemessen bei 0 m, atmosphärischer Druck: 1013,25 hPa.
Bitte beachten: Vakuumstärke kann je nach Lage (Meter
über Meeresspiegel, atmosphärischer Druck und
Temperatur) variieren.
high flow
30 l/min.
+/- 5 l/min
IP21
- 6 -
Fuse
Sicherung
Upper housing
Gehäusedeckel
Vacuum Regulator
Vakuumregler
Motor
Motor
Fan
Lüfter
+40
+5
°C
+50
-20
°C
106
70
kPa
75
30
95
20
Operation
Betrieb
Transport / Storage
Transport / Lagerung
Operation / Transport / Storage
Betrieb / Transport / Lagerung
Operation
Betrieb
Transport / Storage
Transport / Lagerung
Carrying handle (portable version)
Traggriff (bei tragbarer Version)
Vacuum port
Vakuumanschluss
Vacuum gauge
Manometer
ON / OFF button / Status indicator
Ein- / Ausschalter / Betriebsanzeige
Cylinder right
Zylinder rechts
Sound absorber
Schalldämpfer
Drive unit
Getriebe
Lower housing
Gehäuseunterteil
H x W x D | H x B x T (rack version)
210 x 305 x 375 mm
8.2 x 12.0 x 14.8 inches
9.3 kg/20.5 lbs
Rack-Version
Without jar
kg
Ohne Zubehör
ISO 9001
ISO 13485
CE (93/42/EEC), IIa
AC 100 – 240 V
50/60 Hz
50 W
Subject to change
Änderungen vorbehalten
Basic
