Routine Check Routinekontrolle - Medela Basic Serviceanleitung

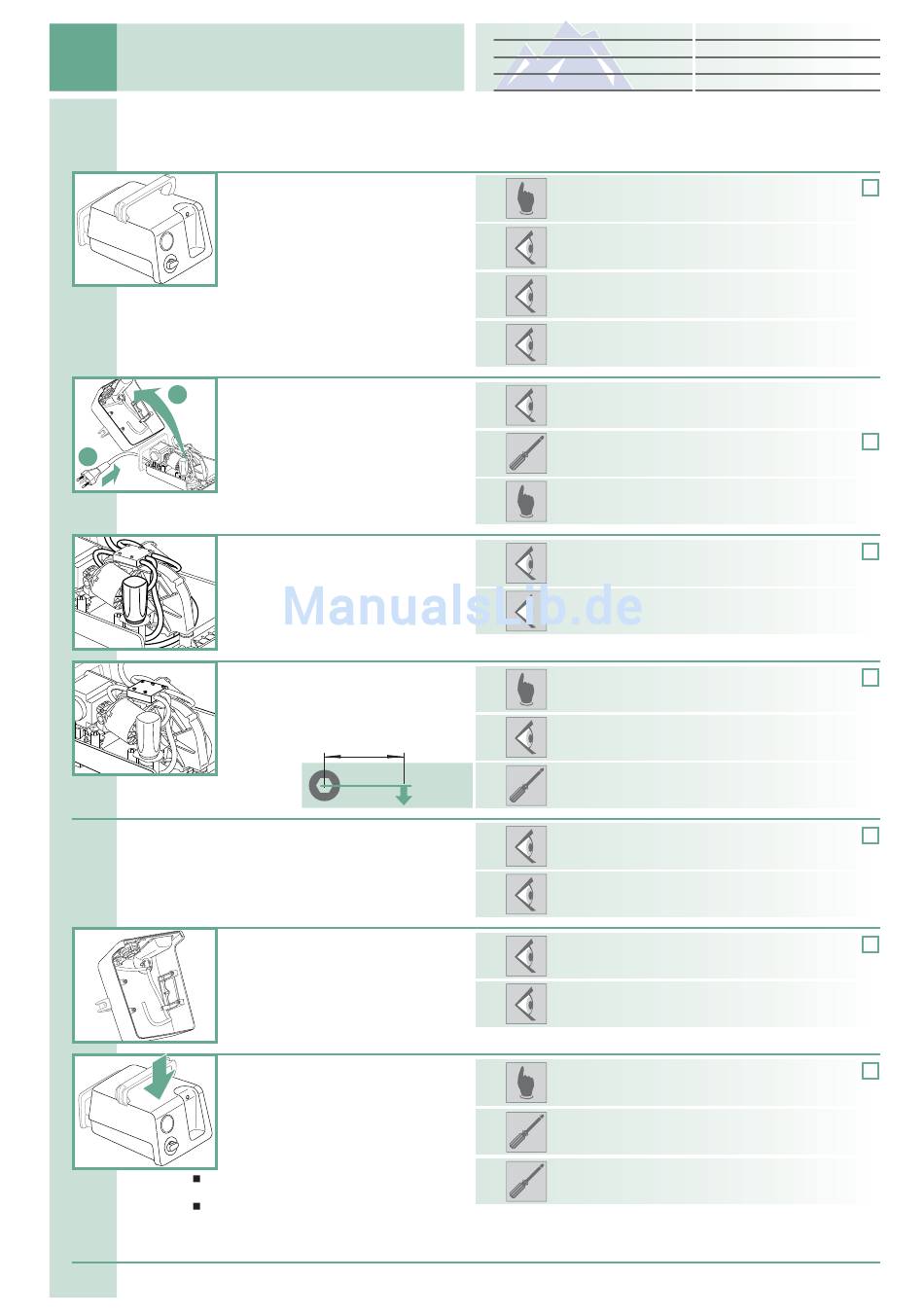

Routine Check
4
Routinekontrolle
Time required approx. 30 minutes, wear protective gloves
Zeitbedarf ca. 30 Minuten, Schutzhandschuhe tragen
1
Functional Test
Funktion testen
Device plugged in / switched on
Gerät eingesteckt / eingeschaltet
2
Unplug device from mains, open
2
Gerät vom Netz trennen, öffnen
1
3
Check sound absorber / tubing
Schalldämpfer / Schläuche prüfen
4
Check valve block
Ventilblock prüfen
0.3–0.6 Nm =
5
Check electrical connections
Elektrische Verbindungen prüfen
Device unplugged from mains!
Gerät vom Netz getrennt!
6
Check upper housing
Gehäuseoberteil prüfen
7
Close device again, perform
functional test
Gerät schliessen, Funktion testen
See Step 1 for details
Siehe auch Schritt 1
Attention! Ensure correct routing of tubing
Achtung! Auf korrekte Schlauchführung achten
Ensure connection of equipotential
conductor to Main PCB, check!
Verbindung Potentialausgleich und
Hauptprint sicherstellen und prüfen!
8
Check date «Safety Check»: if due, carry out (See Page 14, Chapter 10)
STK-Termin prüfen, wenn fällig durchführen (Siehe Seite 14, Kapitel 10)
(recommendation: 1 x per year)
(Empfehlung: 1 x pro Jahr)
10 cm
300–
600 g
+ 2000 m
+1000 m
+ 500 m
0 m
1.1 Set vacuum to maximum
Maximales Vakuum einstellen
1.2 Close vacuum port, compare vacuum (re. table above!)
Vakuumanschluss verschliessen, Vakuum vergleichen
(s. Tabelle oben!)
1.3 Check power indicator
Bereitschaftslampe prüfen
1.4 Check that ON/OFF button lights up
Ein/Aus-Schalter-leuchten prüfen
2.1 Wait for the ready lamp to go out
Erlöschen der Bereitschaftslampe abwarten
2.1 Undo 4 screws
4 Schrauben lösen
2.2 Remove upper housing
Gehäusedeckel demontieren
3.1 Check that connections are tight
Festsitzen der Verbindungen prüfen
3.2 Check for dirt, discoloration and brittleness
Auf Verschmutzungen, Verfärbungen, Versprödungen prüfen
4.1 Remove 5 screws and dismantle valve block
5 Schrauben lösen, Ventilblock demontieren
4.2 Check for damage, cracks
Auf Beschädigung, Risse prüfen
4.3 Tighten 5 screws crosswise (0.3–0.6 Nm)
5 Schrauben über Kreuz festziehen (0.3–0.6 Nm)
5.1 Check for damage and kinks
Auf Beschädigung, Knicke prüfen
5.2 Check if firmly in place
Festsitzen prüfen
6.1 Check for damage
Auf Beschädigung prüfen
6.2 Check vacuum port
Vakuumanschluss prüfen
7.1 Mount upper housing (do not clamp any cables)
Gehäusedeckel montieren (keine Kabel einklemmen)
7.2 Tighten 4 screws
4 Schrauben festziehen
7.3 During transport: Install the transport locking device
Bei Transport: Transportsicherung montieren
– 70 kPa
– 79 kPa
– 85 kPa
– 90 kPa
(+/- 15%)
- 7 -
