11.

Tuimelschijf afstellen

Als u de nick- of roll-trimming zeer ver moet verplaatsen, opdat de helikopter een stabiele zweefvlucht uitvoert, be-
staat de mogelijkheid om de bevestiging van de tuimelschijf mechanisch af te stellen.
Zoals reeds bij de controle van de tuimelschijffunctie vermeld, wordt de tuimelschijf door twee stangen aangestuurd
(zie ook afbeelding 12).
Als de helikopter naar rechts trekt, hoewel de trimming
voor de rollfunctie in het midden staat, moet de linkse
stang (1) gezien vanuit de vliegrichting, worden verkort.
Als de helikopter naar links trekt, moet de linkse stang
worden verlengd.
Als de helikopter naar voor vliegt, hoewel de trimming
voor de nick-functie in het midden staat, moet de rechtse
stang (2) gezien vanuit de vliegrichting, worden verlengd.
Als de helikopter naar achter vliegt, moet de rechtse stang
worden verkort.
Om de stang in te stellen moet de kogelpan (3) met behulp
van een klein pincet of een fijne spitse tang van het ko-
gelgewricht van de tuimelschijf worden uitgehangen. Door
de kogelpan te verdraaien kan de benodigde lengte van
de stang nu worden ingesteld. Daarna moet de kogelpan
opnieuw op het kogelgewricht van de tuimelschijf (4) wor-
den geplaatst.
Ga bij het uit- en inhangen van de kogelpan met de no-
dige voorzichtigheid te werk, zodat de aansturingsdelen
niet worden beschadigd.
Let op!
Schakel de modelhelikopter altijd uit voor u
onderhouds- of afstelwerkzaamheden aan de
mechaniek uitvoert.
Stel de stuurstang nu zodanig in dat de modelhelikopter
een stabiele zweefvlucht vertoont zonder dat de nick- en
roll-trimming zeer ver van de middelste stand moeten wor-
den verplaatst.
122

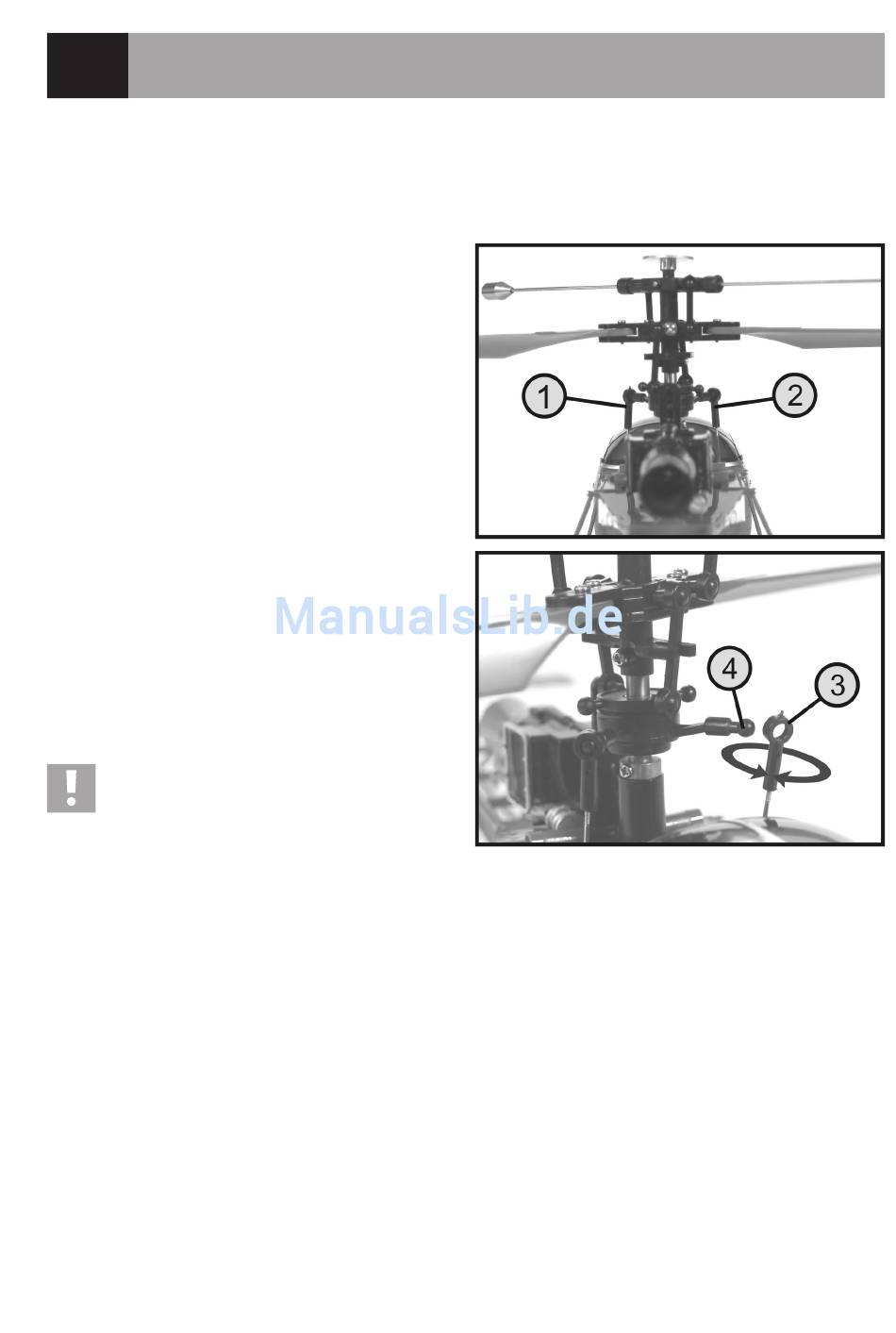

Afbeelding 22
