- Seite 1 Bedienungsanleitung IR-Helikopter Gyro 2-Kanal RtF Best.-Nr. 2115097 Seite 2 - 21 Operating Instructions IR helicopter gyro 2-channel RtF Item No. 2115097 Page 22 - 41...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärung ..............................3 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................4 Produktbeschreibung ............................5 Sicherheitshinweise .............................6 a) Allgemein ...............................6 b) Vor der Inbetriebnahme ..........................7 c) Während des Betriebs ...........................7 Batterie- und Akku-Hinweise ..........................8 Bedienelemente des Senders ..........................9 Inbetriebnahme des Senders ..........................10 a) Einlegen der Batterien ..........................10 b) Einschalten des Senders .......................... -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 4: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um einen elektrisch angetriebenen Modellhubschrauber, der mit Hilfe der beilie- genden Fernsteueranlage drahtlos per Infrarot-Signale gesteuert wird. Der Hubschrauber ist ausschließlich für den privaten Einsatz im Modellbaubereich mit den damit verbundenen Betriebszeiten ausgelegt. Das Modell ist für den Einsatz in Innenräumen vorgesehen. -
Seite 5: Produktbeschreibung

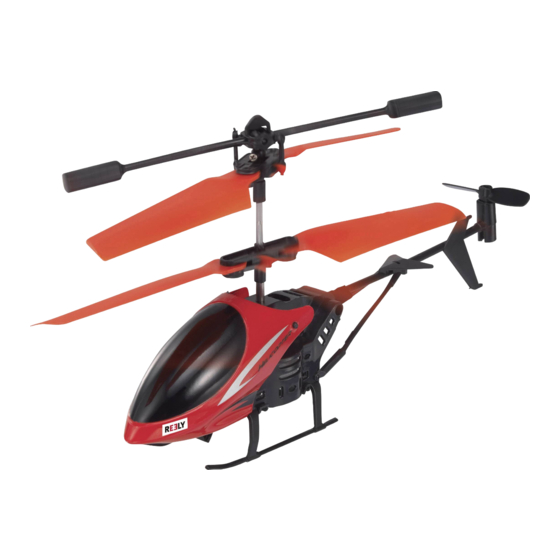

5. Produktbeschreibung Der ugfertig aufgebaute IR Elektro-Doppelrotor-Helikopter verfügt über zwei gegenläu ge Hauptrotoren. Somit ent- steht kein Drehmoment um die Hochachse und das Modell kommt ohne funktionellen Heckrotor zur Seitenstabili- sierung aus. Der obere Hauptrotor verfügt über Rotorblätter mit festem Anstellwinkel und ein Kippgelenk, das mit Hilfe einer mitdrehenden Fliehgewichtstange stabilisiert wird. -
Seite 6: Sicherheitshinweise
6. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. -
Seite 7: B) Vor Der Inbetriebnahme
b) Vor der Inbetriebnahme Wählen Sie eine geeignete Örtlichkeit zum Betrieb Ihres Modells aus. Halten Sie sich beim Einschalten des Hubschraubers an die nachfolgend in einem eigenen Kapitel be- schriebene Vorgehensweise. Nur so kann eine Abstimmfunktion zwischen Sender und Empfänger statt- nden, damit Ihr Modell auf die Steuerbefehle Ihres Senders zuverlässig reagiert. -
Seite 8: Batterie- Und Akku-Hinweise
7. Batterie- und Akku-Hinweise Obwohl der Umgang mit Batterien und Akkus im täglichen Leben heute eine Selbstverständlichkeit ist, bestehen zahlreiche Gefahren und Probleme. Beachten Sie deshalb unbedingt die nachfolgend genannten allgemeinen Informationen und Sicher- heitshinweise zum Umgang mit Batterien und Akkus. Batterien/Akkus gehören nicht in Kinderhände. -
Seite 9: Bedienelemente Des Senders
8. Bedienelemente des Senders 1. IR-Sendedioden 2. Ein-/Aus-Taster 3. Trimm-Taster links 4. Steuerknüppel für die Heck-Funktion 5. Trimm-Taster rechts 6. LED-Anzeige 7. Ladekabel-Abdeckung 8. Steuerknüppel für die Pitch-Funktion Bild 1... -
Seite 10: Inbetriebnahme Des Senders
9. Inbetriebnahme des Senders Im weiteren Verlauf der Anleitung beziehen sich die Ziffern im Text immer auf das nebenstehende Bild bzw. auf die Bilder innerhalb des Abschnittes. Querverweise zu anderen Bildern werden mit der entsprechenden Bildnummer angegeben. a) Einlegen der Batterien Zur Stromversorgung des Senders benötigen Sie 4 Batterien vom Typ AA/Mignon. -
Seite 11: Einschalten Des Senders
b) Einschalten des Senders Bewegen Sie zunächst den Steuerknüppel für die Pitch- Funktion (8) in die unterste Position. Drücken Sie danach den Ein-/Aus-Taster (2). Die LED- Anzeige am Sender (6) blinkt langsam. Schieben Sie nun den Steuerknüppel für die Pitch-Funkti- on (8) in die oberste Position. -
Seite 12: Inbetriebnahme Des Modellhubschraubers
10. Inbetriebnahme des Modellhubschraubers a) Laden des Flugakkus Der im Helikopter eingebaute Flugakku kann entweder über den Sender oder über das mitgelieferte USB-Kabel gela- den werden. Die Ladezeit beträgt je nach Höhe der Restladung des Flugakkus ca. 30 bis 45 Minuten. Laden mit Hilfe des Senders: Während des Ladevorgangs muss der Sender ausge- schaltet sein. - Seite 13 Laden mit Hilfe des USB-Kabels: Um die Batterien im Sender nicht unnötig zu belasten, be- steht die Möglichkeit, den Flugakku im Hubschrauber über das mitgelieferte USB-Kabel (1) zu laden. Der Ladevorgang erfolgt nach demselben Schema wie bei der Ladung über den Fernsteuersender, nur dass jetzt eine USB-Buchse eines Computers/Notebooks oder ein USB-Steckerlader bzw.
-
Seite 14: Überprüfen Der Rotorblatthalter
b) Überprüfen der Rotorblatthalter Damit sich die vier Haupt-Rotorblätter (1) während des Fluges selbsttätig im 180°-Winkel zueinander ausrichten können, dürfen die Blatthalter-Schrauben (2), die von un- ten in die Blatthalter greifen, nicht zu fest angezogen sein. Wenn Sie den Modellhubschrauber um 90° zur Seite nei- gen, müssen die Rotorblätter entsprechend der oberen Abbildung bei Bild 6 von selbst nach unten abklappen können. -
Seite 15: Einschalten Des Hubschraubers
d) Einschalten des Hubschraubers Um den Hubschrauber in Betrieb zu nehmen, vergewissern Sie sich, dass die Batterien im Sender noch eine ausrei- chende Restkapazität haben und der Flugakku im Modell aufgeladen ist. Bewegen Sie den Steuerknüppel für die Pitch-Funktion (siehe Bild 1, Pos. 8) in die unterste Stellung und drücken auf den Ein-/Aus-Taster (siehe Bild 1, Pos. -
Seite 16: Grundsätzliche Informationen Zum Steuern Von Modellhubschraubern
e) Grundsätzliche Informationen zum Steuern von Modellhubschraubern Bevor Sie Ihr Modell in Betrieb nehmen, sollten Sie zuerst die Ihnen zur Verfügung stehenden Steuermöglichkeiten kennenlernen, um das Modell sicher kontrollieren zu können. Der Indoor-Modellhubschrauber wird mit Hilfe der bei- den Steuerknüppel am Fernsteuersender kontrolliert. Dabei stehen Ihnen folgende Funktionen zur Verfügung: Pitch-Funktion Mit Hilfe der Pitch-Funktion wird die Flughöhe eines Hubschraubers beein usst (siehe Bild 9). -
Seite 17: Praktische Flugtipps Für Den Ersten Start
f) Praktische Flugtipps für den ersten Start Auch wenn das Modell später auf engstem Raum ge ogen werden kann, empfehlen wir Ihnen für die ersten Flugver- suche eine freie Fläche von ca. 3 x 3 m auszusuchen. Der Untergrund sollte glatt (Fliesen, Parkett o.ä.) sein, damit Sie bereits kurz vor dem Abheben erkennen können, ob das Modell in eine bestimmte Richtung drehen will. -
Seite 18: Trimmen Des Hubschraubers
h) Trimmen des Hubschraubers Sollte der Modellhubschrauber die Tendenz aufweisen die Rumpfspitze ständig zur Seite zu drehen, haben Sie die Möglichkeit das Modell zu trimmen. Will sich der Hubschrauber mit der Rumpfspitze nach rechts drehen, so drücken und halten Sie die Drucktaste für die Trimmung nach links (siehe auch Bild 1, Pos. -
Seite 19: Wartung Und P Ege
11. Wartung und P ege Äußerlich darf das Modell und die Fernsteuerung nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt wer- den. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Ober ä- chen der Gehäuse beschädigt werden könnten. Auswechseln der Rotorblätter Falls die drehenden Rotoren an ein Hindernis schlagen, kann es vorkommen, dass Teile der Rotorblätter abbrechen. -
Seite 20: Beheben Von Störungen
12. Beheben von Störungen Auch wenn das Modell und die Fernsteueranlage nach dem heutigen Stand der Technik gebaut wurden, kann es den- noch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen können. Problem Abhilfe Der Sender reagiert nicht. -
Seite 21: Entsorgung
13. Entsorgung a) Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie die im Sen- der evtl. eingelegten Batterien und entsorgen Sie diese getrennt vom Produkt. b) Batterien/Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/ Akkus verp ichtet;... - Seite 44 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikrover lmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2019 by Conrad Electronic SE.
