Reely Sail Force 435 Bedienungsanleitung
Verwandte Anleitungen für Reely Sail Force 435
Inhaltszusammenfassung für Reely Sail Force 435
- Seite 1 Bedienungsanleitung Segelboot, 2,4 GHz, „Sail Force 435“, RTR Best.-Nr. 2347560 Seite 2 - 19 Operating Instructions Sailing Boat, 2.4GHz, “Sail Force 435”, RtR Item No. 2347560 Page 20 - 37...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................4 Symbol-Erklärung ..............................4 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................5 Ersatzteilliste ................................5 Aktuelle Bedienungsanleitungen .........................5 Sicherheitshinweise .............................6 a) Allgemeine Hinweise .............................6 b) Batterien/Akkus .............................7 c) Segelbedingungen ............................7 Bedienelemente ..............................8 a) Modell-Segelboot ............................8 b) Sender (Fernsteuerung) ..........................9 c) Empfängereinheit ............................9 Verpackung und Display-Aufsteller entfernen ....................10 10. - Seite 3 14. Grundlagen des Segelns ...........................14 a) Kurse zum Wind ............................14 b) Rundkurs segeln ............................15 c) Strategie zum Ablegen ..........................16 15. Glossar der Segelbegriffe ..........................16 16. Problembehandlung ............................17 17. Pflege und Reinigung ............................17 18. Konformitätserklärung (DOC) ..........................18 19. Entsorgung ................................18 a) Produkt ................................18 b) Batterien/Akkus ............................18 20.
-
Seite 4: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Be- dienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 5: Lieferumfang
4. Lieferumfang • Segelboot • Sender (Fernsteuerung) • Bootsständer • Handzettel (Warnhinweis: Kein Spielzeug) • Bedienungsanleitung Hinweis Nicht im Lieferumfang enthalten, aber erforderlich: • 4x AA-Batterien für die Fernsteuerung • 3x AAA-Batterien für Empfänger • Kreuzschlitzschraubendreher 5. Ersatzteilliste Bitte besuchen Sie www.conrad.com und geben Sie die „BN-Nr.“ in das Suchfeld ein, scrollen Sie dann nach unten zu „Dokumente &... -
Seite 6: Sicherheitshinweise
7. Sicherheitshinweise Vor dem • Überprüfen Sie die Takelage und vergewissern Sie sich, dass alle Batteriefächer ordnungs- Betrieb gemäß geschlossen sind. • Die Sender- und Empfängerbatterien müssen eine ausreichende Ladung enthalten, um die Kontrolle über das Modell nicht zu verlieren. •... -
Seite 7: Batterien/Akkus
• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt - sichtbare Schäden aufweist, - nicht mehr ordnungsgemäß funktioniert, - über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder - erheblichen Transportbelastungen ausgesetzt wurde. -
Seite 8: Bedienelemente

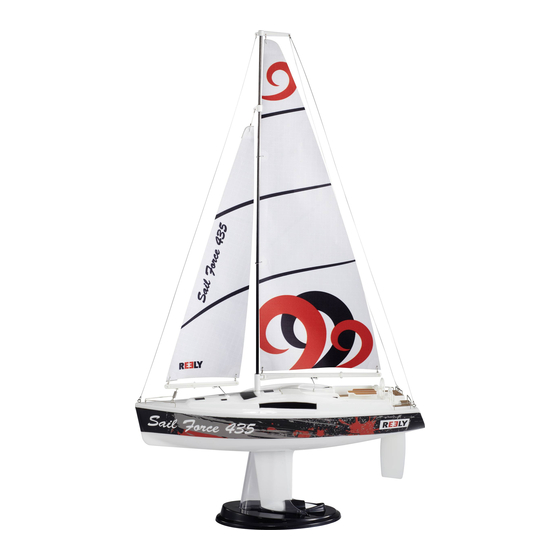

8. Bedienelemente a) Modell-Segelboot A Rumpf F Mast K Luke / Batteriefach B Bug G Achterstags-Ausleger L Heck C Klüverbaum H Großsegel M Seitenruder D Focksegel I Achterstag N Kiel und Ballast E Vorstag J Großsegelbaum O Bootsständer... -
Seite 9: Sender (Fernsteuerung)
b) Sender (Fernsteuerung) 1 Batteriefach (hinten) 2 Segel-Joystick 3 Segeltrimmung (in Neutralstellung) 4 Statusanzeigen 5 Ruder-Joystick 6 Rudertrimmung (in Neutralstellung) c) Empfängereinheit Der Empfänger befindet sich innerhalb des Batteriefachs. BIND 7 Antenne 8 Statusanzeige 9 Kopplungstaste... -
Seite 10: Verpackung Und Display-Aufsteller Entfernen
9. Verpackung und Display-Aufsteller entfernen Das Produkt ist mit Schrauben an der Verpackung und am Bootsständer befestigt. Verwenden Sie zum Entfernen einen geeigneten Kreuzschlitzschraubendreher: • Verpackungsschrauben. • Ständerschrauben. Die Schrauben der Verpackung und des Bootsständers haben die gleiche Größe. Bewahren Sie die Ver- packungsschrauben als Ersatz auf. -
Seite 11: Sender Und Empfänger Koppeln
11. Sender und Empfänger koppeln Wichtig: • Während der Kopplung müssen sich Sender und Empfänger innerhalb von 5 m zueinander befinden. • Der Sender befindet sich im Batteriefach. Sender und Empfänger sind werkseitig gekoppelt. Wenn Sie feststellen, dass Ihr Sender und Empfänger nicht mehr gekoppelt sind (Statusanzeige des Empfängers leuchtet rot), gehen Sie wie folgt vor: 1. Sender: Bewegen Sie den Segel-Joystick in die unterste Position. 2. -
Seite 12: Bedienelemente
b) Bedienelemente Joystick Beschreibung B: Segel aufgefiert Segel A: Segel dichtgeholt L: nach links Seitenruder R: nach rechts c) Trimmung einstellen Segel trimmen Segel trimmen Rudertrimmung Die Segel müssen sich in der korrek- ten Position befinden, wenn sie ganz aufgefiert oder dichtgeholt sind. Rudertrimmung Das Ruder muss sich in der Mittel- stellung (neutral) befinden, wenn der Ruder-Joystick in der Mitte steht. -
Seite 13: Segeln
13. Segeln Die Statusanzeigen von Sender und Emp- fänger sollten beide grün leuchten. Sollte das Hinweis nicht der Fall sein, siehe Abschnitt „11. Sender • Segeln Sie nicht außerhalb der Übertragungs- und Empfänger koppeln“ auf Seite 11. reichweite. 4. Sender: Bewegen Sie den Segel-Joystick in die obere •... -
Seite 14: Grundlagen Des Segelns
14. Grundlagen des Segelns Es gibt zahlreiche Segelbücher und Online-Ressourcen mit nützlichen Informationen für Anfänger und erfahrene Segler. Hier finden Sie einige grundlegende Segeltheorien, die Ihnen helfen, hinaus und zurück an Land zu segeln. a) Kurse zum Wind Windrichtung Kurs zum Wind Segel trimmen Beschreibung Unerreichbarer Ein Bereich 45° auf beiden Seiten der Windrichtung, in den das Sektor (schattier- Entfällt Segelboot nicht hineinfahren kann. Die Segel flattern und das Se-... -
Seite 15: Rundkurs Segeln
b) Rundkurs segeln Windrichtung Oben Unerreichbarer Seite Sektor Unten Kurs zum Wind Segel trimmen Beschreibung Hart am Wind Dichtgeholt Hart am Wind segeln, knapp außerhalb des „unerreichbaren Sektors“ Segelboot „gewendet“ (A → B): Bug des Segelbootes kreuzt den „un- Hart am Wind Dichtgeholt erreichbaren Sektor“ und segelt knapp außerhalb des „unerreichbaren Sektors“... -
Seite 16: Strategie Zum Ablegen
c) Strategie zum Ablegen Hier sind einige Strategien zum Ablegen, mit denen Sie das Ufer verlassen können: Auflandiger Wind Ablandiger Wind Seitenwind Sie können nicht in den „uner- Sie können „am Wind“, „Raum- Sie können nicht in den „unerreich- reichbaren Sektor“ segeln. windkurs“... -
Seite 17: Problembehandlung
Begriff Beschreibung Dies ist, wenn das „Heck“ den „unerreichbaren Sektor“ kreuzt und die Segel auf die andere Halsen Seite schlagen. Segel trimmen Anpassen der Segel, um die Effizienz bei jedem Kurs zum Wind zu optimieren. Kurs zum Wind Die Richtung, die relativ zum Wind gesegelt wird. Am Wind Segeln mit halbem Wind, Segel 1/2 aufgefiert. Laufend Segeln direkt vor dem Wind, Segel ganz aufgefiert. Hart am Wind Segeln hart am Wind, Segel dichtgeholt, entlang einer Kante des „unerreichbaren Sektors“. -
Seite 18: Konformitätserklärung (Doc)
18. Konformitätserklärung (DOC) Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.conrad.com/downloads Geben Sie die Bestellnummer des Produkts in das Suchfeld ein; anschließend können Sie die EU-Konfor- mitätserklärung in den verfügbaren Sprachen herunterladen. -
Seite 19: Technische Daten
20. Technische Daten a) Segelboot Batterie .............3x AAA 1,5 V Batterien Anzeige Batterie schwach ........Nein Laufzeit .............max. 1 Std. (neue Batterien) Servos ..............2x (Ruder + Segeltrimmung) Segelflächen (H x B) ......... Fock: 225 x 67 mm Großsegel: 295 x 112 mm Boot Abmessungen (L x B x H)......260 x 86 x 435 mm Gewicht ............. - Seite 40 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2021 by Conrad Electronic SE.
