Wenn Sie die "1~16"-Mischebene wählen, sehen die SIGNAL- und PEAK-Dioden fol-
gendermaßen aus (Eingangskanal 1~16, Stereo-Eingangskanal, Effektrückweg 1 und
2):
Wenn Sie die "17–24/MASTER"-Mischebene wählen, zeigt das Display folgende
Namen an (Eingangskanal 17~24, AUX Send-Wege, Bus-Ausgänge sowie Stereo-Ein-
gangskanal und RTN 1 & 2):
Die SIGNAL-Anzeigen "leuchten", sobald der betreffende Kanal einen Pegel von min-
destens –24 dB empfängt. Somit wissen Sie im Zweifelsfall, ob überhaupt ein Signal
angeboten wird.
Die PEAK-Anzeigen "leuchten", wenn der angebotene Signalpegel eines Kanals die
–3dB-Marke erreicht.
Stereo-Meter
L STEREO R
CLIP
–3
–6
–9
–12
–15
–18
–24
–30
–36
–42
–48
Mit dem PEAK HOLD ON/OFF-Tastersymbol der Meter-Seiten kann die Peak Hold-
Funktion aller Meter (also auch der Stereosumme) ein- oder ausgeschaltet werden.

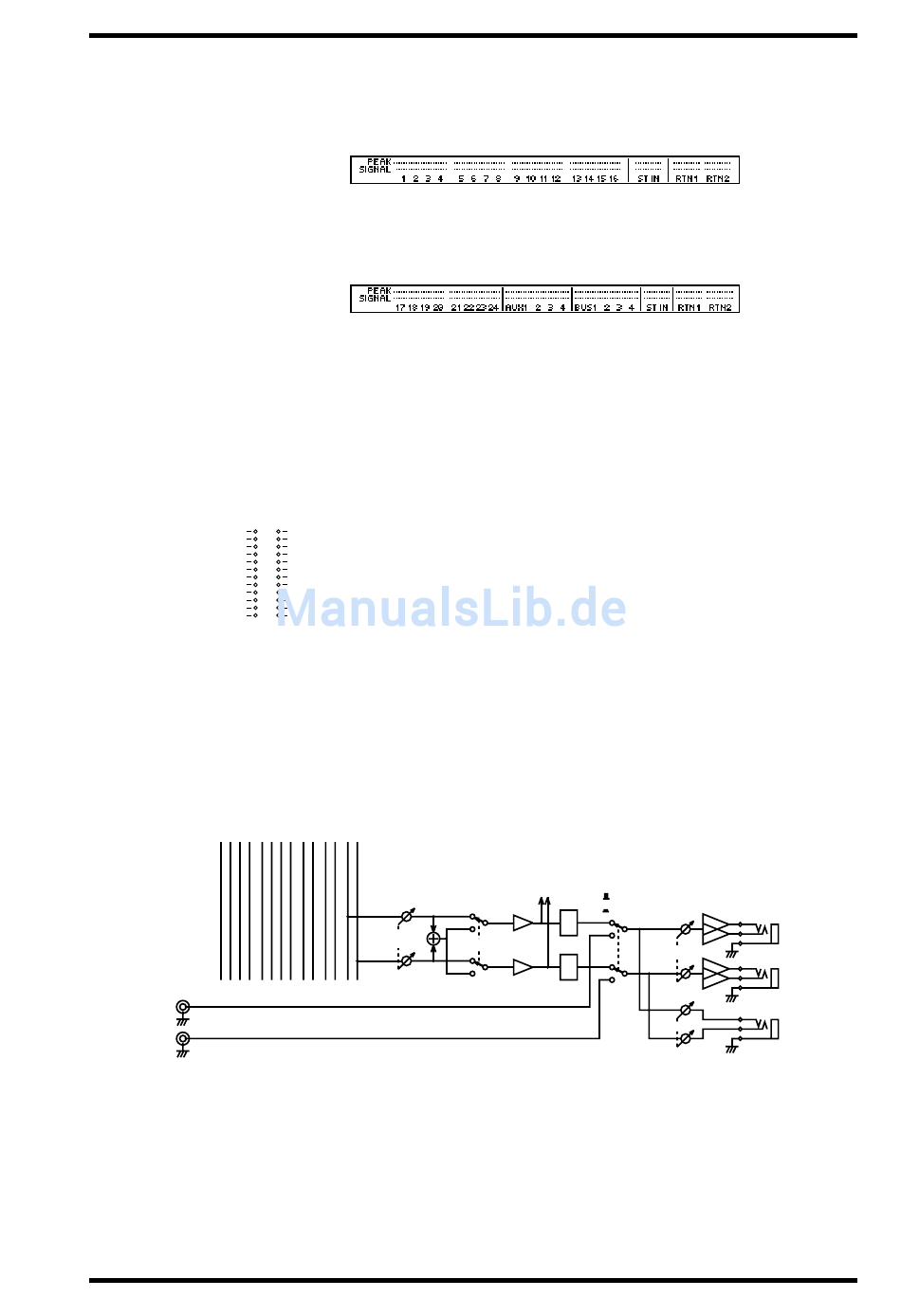

Monitor-Blockschaltbild

BUS AUX
1 2 3 4 1 2 3 4
L
2TR IN
R
Wie bereits erwähnt, wird der Ausgangspegel der Stereo-Ausgangssumme
anhand zweier 12gliedriger LED-Ketten rechts neben dem Display angezeigt.
Die einzelnen Glieder decken die Pegelwerte –48 dB bis 0 dB ab. Außerdem
ist eine CLIP-Diode belegt. Diese Diode leuchtet, wenn das Signal tatsächlich
übersteuert (also nicht bereits vorher). Wenn also eine CLIP-Diode leuchtet,
müssen Sie den Ausgangspegel der Stereosumme mit dem ST OUT-Fader
reduzieren.
EFF ST SOLO
1 2
L R L R
MONI
TRIM
MONO

Monitor-Blockschaltbild

Meter
SOLO/
2TR IN
DA
LEVEL
DA
LEVEL
03D—Bedienungsanleitung
