Inhaltszusammenfassung für Yamaha MG12XUK
- Seite 1 Bedienungsanleitung VORSICHTSMASSNAHMEN Seiten 4 bis 6 Kurzanleitung Seiten 9 bis 11 Fehlerbehebung Seiten 18 bis 20...

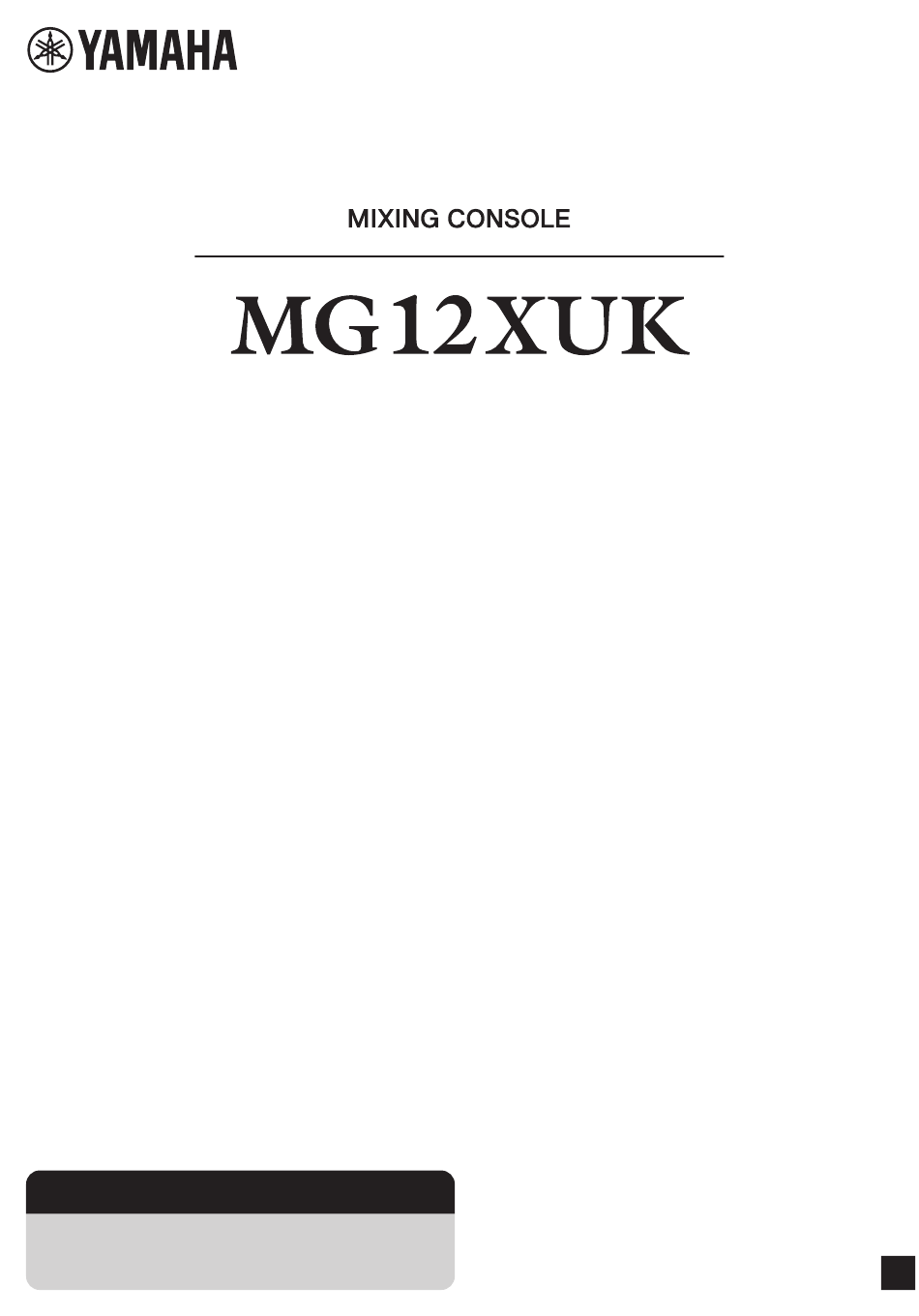

- Seite 2 MG12XUK Bedienungsanleitung...
-
Seite 3: Verbraucherinformation Zur Sammlung Und Entsorgung Alter Elektrogeräte
Entsorgungsinformation für Länder außerhalb der Europäischen Union: Dieses Symbol gilt nur innerhalb der Europäischen Union. Wenn Sie solche Artikel ausran- gieren möchten, kontaktieren Sie bitte Ihre örtlichen Behörden oder Ihren Händler und fragen Sie nach der sachgerechten Entsorgungsmethode. (weee_eu_de_02) MG12XUK Bedienungsanleitung... -
Seite 4: Vorsichtsmassnahmen
- Risse oder andere sichtbare Schäden treten am Gerät auf. Weise zu ändern. Sollte einmal eine Fehlfunktion auftreten, Lassen Sie das Gerät dann von qualifiziertem Yamaha- so nehmen Sie es sofort außer Betrieb und lassen Sie es Fachpersonal untersuchen oder reparieren. -
Seite 5: Wartung
• Vermeiden Sie es, an den angeschlossenen Kabeln zu ziehen, um Beschädigungen des Geräts zu vermeiden. Aufstellort Yamaha haftet nicht für Schäden, die auf eine nicht • Stellen Sie das Gerät nicht an einer instabilen Position ab, ordnungsgemäße Bedienung oder Änderungen am wo es versehentlich umstürzen und Verletzungen... -
Seite 6: Über Diese Anleitung
• Dieses Produkt enthält und bündelt Computerprogramme und Inhalte, die von Steinberg Media Technologies GmbH und Yamaha urheberrechtlich geschützt sind oder für die Steinberg Media Technologies GmbH sowie Yamaha die Lizenz zur Benutzung der urheberrechtlich geschützten Produkte von Dritten besitzen. Dieses urheberrechtlich geschützte Material umfasst ohne Einschränkung sämtliche Computersoftware, Styles-Dateien, MIDI-Dateien, WAVE-Daten, Musikpartituren... -
Seite 7: Inhaltsverzeichnis
Vielen Dank und herzlichen Glückwunsch zum Kauf des MG12XUK von Yamaha. Dieses Produkt ist ein Mischpult zum Einstellen des Lautstärkever- hältnisses zwischen mehreren Tonquellen. Dieses Handbuch erklärt Anwendern, die möglicherweise nicht mit Mischpulten vertraut sind, wie man während Live- Darbietungen einer Band oder bei anderen Veranstaltungen mehrere Tonquel- len mischt. -
Seite 8: Die Wichtigsten Leistungsmerkmale
Das MG12XUK wird mit der Steinberg-DAW-Software „Cubase AI“ ausgeliefert und unterstützt die DAW-Software „Cubasis LE“ für iPads. HINWEIS Näheres zu MG Rec & Play, Cubase AI und Cubasis LE erfahren Sie auf der Yamaha-Website unter: http://www.yamahaproaudio.com/mg_xu Zubehör (prüfen Sie, ob das Zubehör mit dem Mischpult mitgeliefert wurde) •... -
Seite 9: Kurzanleitung
Vergewissern Sie sich, dass alle am Gerät anzuschließenden Geräte ausgeschaltet sind. Schließen Sie Lautsprecher, Mikrofone und Instrumente wie im folgenden Beispiel an. Anschlussbeispiel Rückseite Aktivlautsprecher Aktiver Abhörlautsprecher Akustische E-Gitarre Mikrofone Computer Elektrisches Keyboard Fußschalter (Yamaha FC5) Bedienfeld Kopfhörer Tragbarer Audioplayer MG12XUK Bedienungsanleitung... -
Seite 10: Schritt 2 Hörbarmachen Des Tonsignals In Den
Drehen Sie alle Pegelregler ganz nach links (Mini- Stellen Sie sicher, dass die Lautstärke eines Aktiv- malstellung). Zu diesen zählen die [GAIN]-Regler lautsprechers oder Verstärkers auf Minimum einge- (weiß), die [LEVEL]-Regler (weiß) und der [STEREO stellt ist. LEVEL]-Regler (rot). MG12XUK Bedienungsanleitung... - Seite 11 Wenn der Ton nicht zu hören ist oder der Ton verzerrt ist, fol- gen Sie den Anweisungen auf Seite 18. Bringen Sie die [LEVEL]-Regler in die erforderliche Stellung, um das Lautstärkeverhältnis zwischen den entsprechenden Kanälen einzustellen. Hiermit sind die Anweisungen für SCHRITT 2 abgeschlossen. MG12XUK Bedienungsanleitung...
-
Seite 12: Bedienelemente Und Funktionen
• Stellen Sie den [LEVEL]-Regler der Kanäle 1 bis 6 HINWEIS auf Minimum, bevor Sie diesen Schalter verwenden. Drehen Sie den [LEVEL]-Regler auf „0“ (Minimalstellung), bevor Sie den [PAD]-Schalter ein- ( ) und ausschalten ). Andernfalls können Störgeräusche erzeugt werden. MG12XUK Bedienungsanleitung... - Seite 13 Wenn sich der Regler in der 12-Uhr-Stellung [USB 2.0]-Buchse als Quelle. befindet, wird der Klang des Kanals mit derselben Laut- stärke an die Stereo-Bus-Kanäle (L und R) gesendet. In diesem Fall befindet sich das Klangbild in der Mitte. MG12XUK Bedienungsanleitung...
-
Seite 14: Master-Bereich
Abhörsystems für Musiker. Diese Klinkenbuchse gibt den mit dem [FX]-Regler eingestellten Klang aus. !6 [STEREO OUT]-Buchsen Zum Anschließen eines Aktivlautsprechers oder Ver- stärkers. Diese Buchsen unterstützen sowohl XLR- als auch Klinkenstecker. !7 [PHONES]-Ausgangsbuchse Zum Anschließen eines Kopfhörers. Diese Buchse unterstützt einen Stereo-Klinkenstecker. MG12XUK Bedienungsanleitung... -
Seite 15: Interner Effektbereich
Stellt die Lautstärke des Effektklangs ein. u [FOOT SW]-Regler Zum Anschließen eines optional erhältlichen Fußschal- ters mit Tast-Funktion wie z. B. der Yamaha FC5. Wenn der [FX ON]-Schalter t eingeschaltet ist ( ), können die internen Effekte nach Bedarf mit dem Fuß ein- und ausgeschaltet werden. -
Seite 16: Rückseite
Signale vom bzw. an den Computer zu übertragen. Sehen Sie, bevor Sie mit der Benutzung beginnen, auf der folgenden Yamaha-Website nach, und laden Sie ggf. den Treiber herunter und installieren Sie ihn auf dem Computer. Das Kabel sollte nicht länger als 3 Meter sein. -
Seite 17: Anwenden Von Effekten
Anwenden von Effekten Das MG12XUK verfügt über hochwertige eingebaute Signalverarbeitungseffekte, die unserer berühmten SPX-Effekt- prozessorserie durchaus das Wasser reichen kann. Durch Anwenden von Effekten (wie nachstehend beschrieben) können Sie die Akustikeigenschaften verschiedener Auftrittsumgebungen simulieren. Effektprogramme Nr. Programm Parameter Beschreibung REV HALL 1 Reverb Time Halleffekt, der einen großen Raum... -
Seite 18: Fehlerbehebung
Das Signal wird an Lautsprecher und/oder einen Kopfhörer aus- gegeben. Das Signal wird von einem [PHONES]-Buchse Mikrofon oder Instrument ein- gespeist. Ton und Laut- stärke der einzel- nen Kanäle einstellen. Abschließende Anpassungen des Signalpegels. Signale werden von den Kanälen zum Master-Block geführt. MG12XUK Bedienungsanleitung... -
Seite 19: Schritt 2Einstellen Von Schaltern Und Bedienelementen
Sie die [LEVEL]-Regler der einzelnen Kanäle herunter. [MONITOR/PHONES]-Regler Zum Einstellen von Kopfhörer- [PEAK]- und Abhörlautstärke. Anzeigen [LEVEL]-Regler [STEREO LEVEL]-Regler Zum Einstellen der Lautstärke der Zum Einstellen der Gesamtlautstär- einzelnen Kanäle. ke, wobei „ “ der Nennpegel ist. MG12XUK Bedienungsanleitung... -
Seite 20: Sonstiges
Verringern Sie den Pegel mit dem [COMP]-Regler. Die Lautstärke der Verwenden Sie die „Attenuator-Funktion“ . Näheres hierzu finden Sie auf Seite 16. Audiowiedergabe von einem Computer muss angepasst werden. Falls irgend ein bestimmtes Problem fortbesteht, wenden Sie sich an Ihren Yamaha-Händler. MG12XUK Bedienungsanleitung... -
Seite 21: Technische Daten
Sampling-Frequenz: Max. 192 kHz, Bit-Tiefe: 24-Bit Phantomspannung +48 V PA-10 (AC 38 VCT, 0,62 A, Kabellänge = 3,6 m) Stromversorgungsadapter oder ein gleichwertiger, von Yamaha empfohlener Adapter Leistungsaufnahme 22,9 W Abmessungen (B x H x T) 315 mm × 91 mm × 297 mm... -
Seite 22: Eigenschaften Der Analogeingänge
Anschluss 44,1 kHz, 48 kHz, 88,2 kHz, USB Audio Class 2.0 16-/24-Bit USB Standard-B 96 kHz, 176,4 kHz, 192 kHz *1 Die Datenlänge richtet sich nach dem Audioformat. USB Audio Class 2.0: 16-/24-Bit, Yamaha Steinberg USB Driver: 24-Bit MG12XUK Bedienungsanleitung... -
Seite 23: Liste Der Buchsen Und Stecker
Übertragen von unsymmetrischen Signalen verwendet, zum Bei- spiel E-Gitarren-Kabel. TS-Klinke Cinch (RCA) Weiß Dieser unsymmetrische Anschlusstyp findet sich meistens an Audio- und Videogeräten für den privaten Bereich. Cinch-Stecker sind oft farbcodiert: zum Beispiel weiß für den linken und rot für den rechten Audiokanal. MG12XUK Bedienungsanleitung... -
Seite 24: Blockschaltbild Und Pegeldiagramme
Technische Daten Blockschaltbild und Pegeldiagramme MG12XUK Bedienungsanleitung... -
Seite 25: Abmessungen
* Der Inhalt dieser Bedienungsanleitung gilt für die aktuellen technischen Daten zum Zeitpunkt der Veröffentlichung. Um die neueste Version der Anleitung zu erhalten, besuchen Sie die Website von Yamaha auf und laden Sie dann die Datei mit der Bedienungsanleitung herunter. - Seite 26 MG12XUK Bedienungsanleitung...
- Seite 28 Yamaha Pro Audio global website: http://www.yamaha.com/proaudio/ Yamaha Downloads: http://download.yamaha.com/ Manual Development Group © 2018 Yamaha Corporation Published 01/2018 CEEM-A0 ZY29470...
