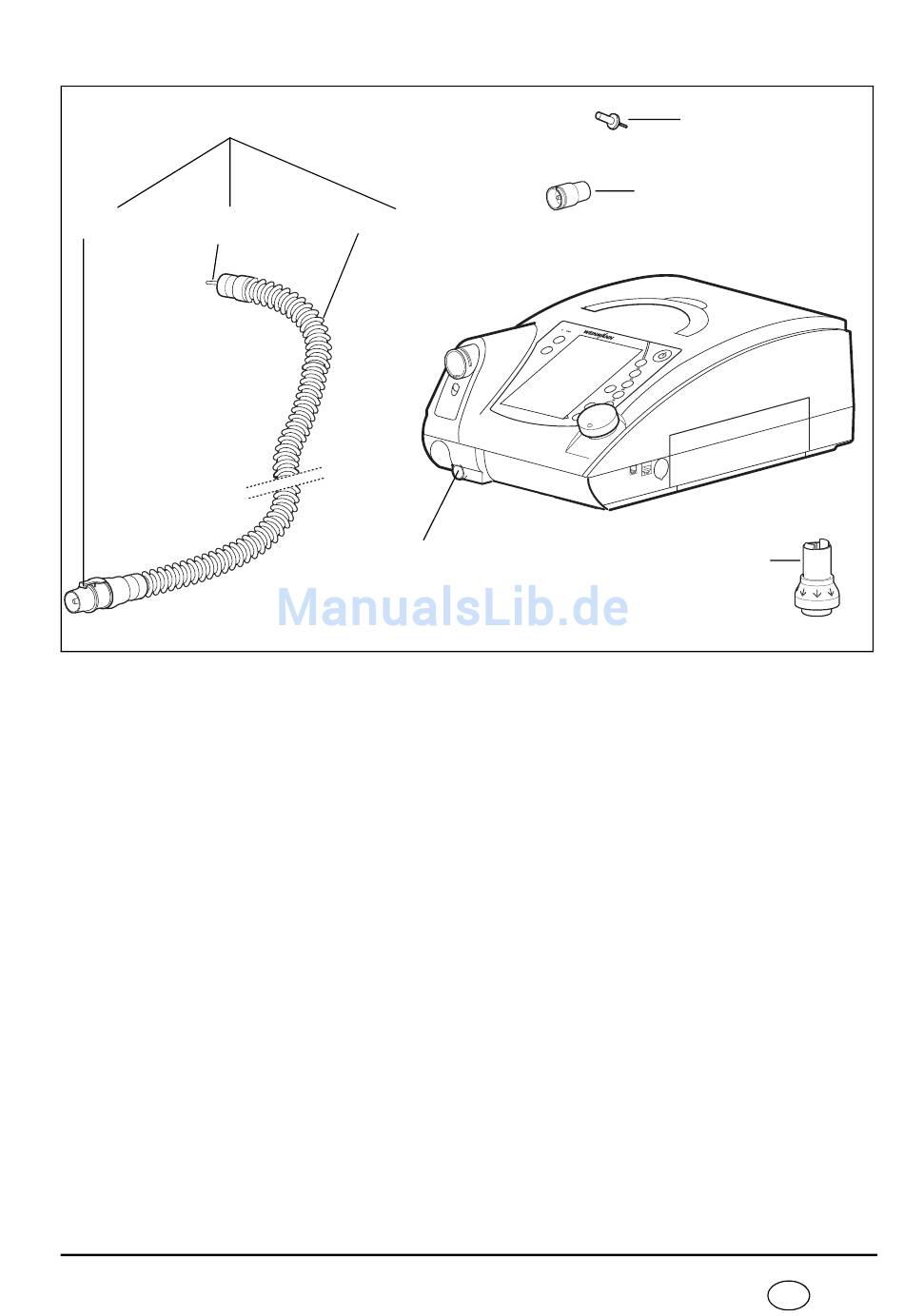

Therapiegerät mit Leckagesystem
1 Schlauchsystem 17 Schlauchsystem
19 Druckmess-
18 Adapter
schlauch
Legende
17 Schlauchsystem
Durch das Schlauchsystem strömt die Luft zum
Beatmungszugang. Das Schlauchsystem besteht
aus Faltenschlauch, Druckmessschlauch und
Adapter.
18 Adapter
Dient zum Anschließen des Schlauchsystems an
den Geräteausgang.
19 Druckmessschlauch
Dient zum Messen des Therapiedruckes.
20 Faltenschlauch
Befördert die Atemluft zum Patienten.
21 Verschlussstopfen (2x)
Dienen zum Verschließen des Druckmessschlau-
ches während der Reinigung (nur bei Leckagesys-
tem).
20 Faltenschlauch
24 Anschluss O -Sensor
2
22 Trocknungsadapter
Wird zum Trocknen des Schlauchsystems mit Hilfe
des Therapiegerätes und zur Funktionskontrolle
benötigt.
23 Ausatemsystem
Hier entweicht die kohlendioxidhaltige Ausatem-
luft während der Therapie.
24 Anschluss O
Dient zum Anschließen eines Sauerstoff-Sensors,
mit dem die Sauerstoffkonzentration in der
Atemluft gemessen werden kann.
21 Verschlussstopfen
(2x)
22 Trocknungsadapter
23 Ausatemsystem
-Sensor
2
Übersicht DE 5
