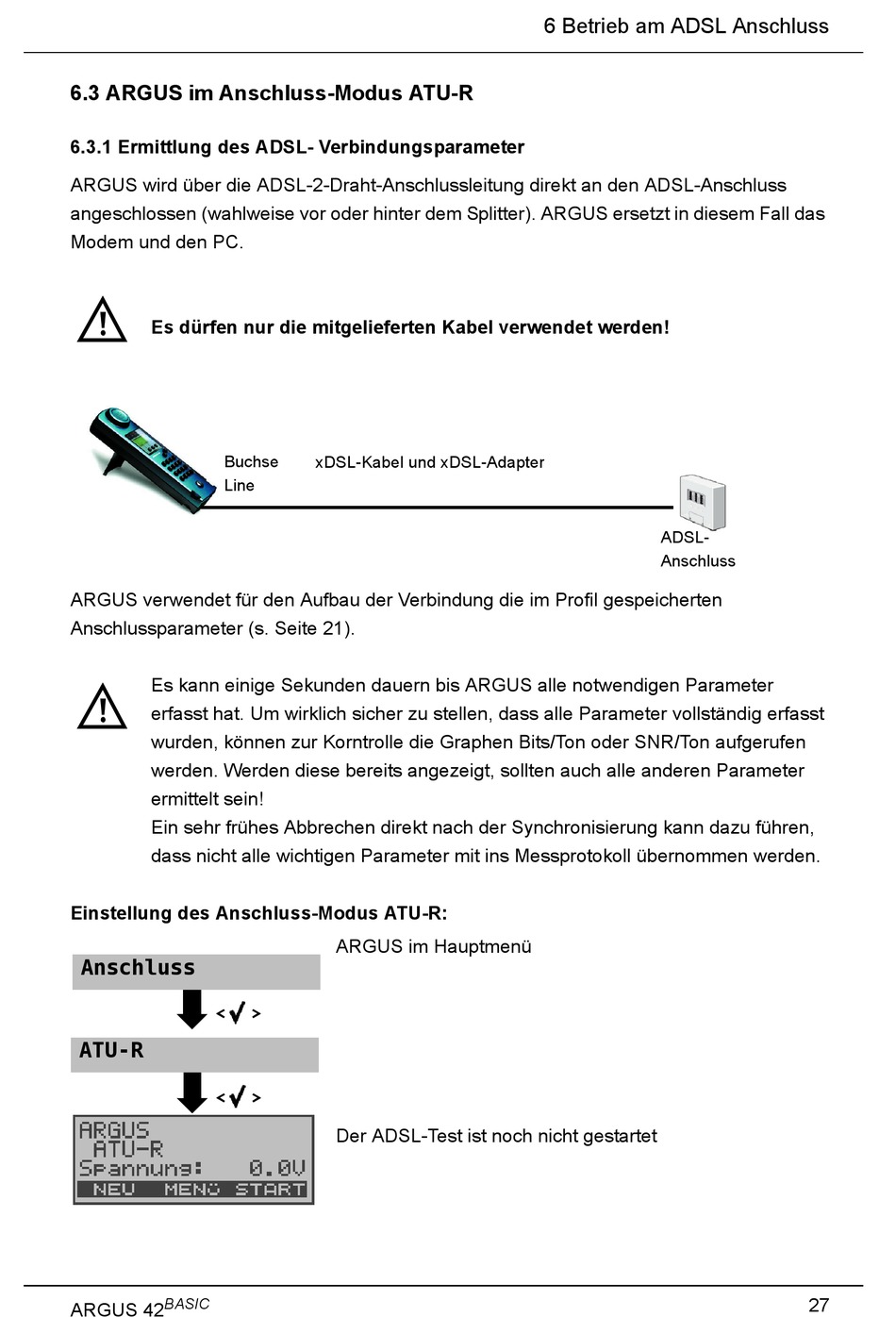

6.3 ARGUS im Anschluss-Modus ATU-R
6.3.1 Ermittlung des ADSL- Verbindungsparameter
ARGUS wird über die ADSL-2-Draht-Anschlussleitung direkt an den ADSL-Anschluss
angeschlossen (wahlweise vor oder hinter dem Splitter). ARGUS ersetzt in diesem Fall das
Modem und den PC.
Es dürfen nur die mitgelieferten Kabel verwendet werden!
Buchse
Line
ARGUS verwendet für den Aufbau der Verbindung die im Profil gespeicherten
Anschlussparameter (s. Seite 21).
Es kann einige Sekunden dauern bis ARGUS alle notwendigen Parameter
erfasst hat. Um wirklich sicher zu stellen, dass alle Parameter vollständig erfasst
wurden, können zur Korntrolle die Graphen Bits/Ton oder SNR/Ton aufgerufen
werden. Werden diese bereits angezeigt, sollten auch alle anderen Parameter
ermittelt sein!
Ein sehr frühes Abbrechen direkt nach der Synchronisierung kann dazu führen,
dass nicht alle wichtigen Parameter mit ins Messprotokoll übernommen werden.
Einstellung des Anschluss-Modus ATU-R:
Anschluss
<
ATU-R
<
BASIC
ARGUS 42
xDSL-Kabel und xDSL-Adapter
ARGUS im Hauptmenü
>
>
Der ADSL-Test ist noch nicht gestartet
6 Betrieb am ADSL Anschluss
ADSL-
Anschluss
27
