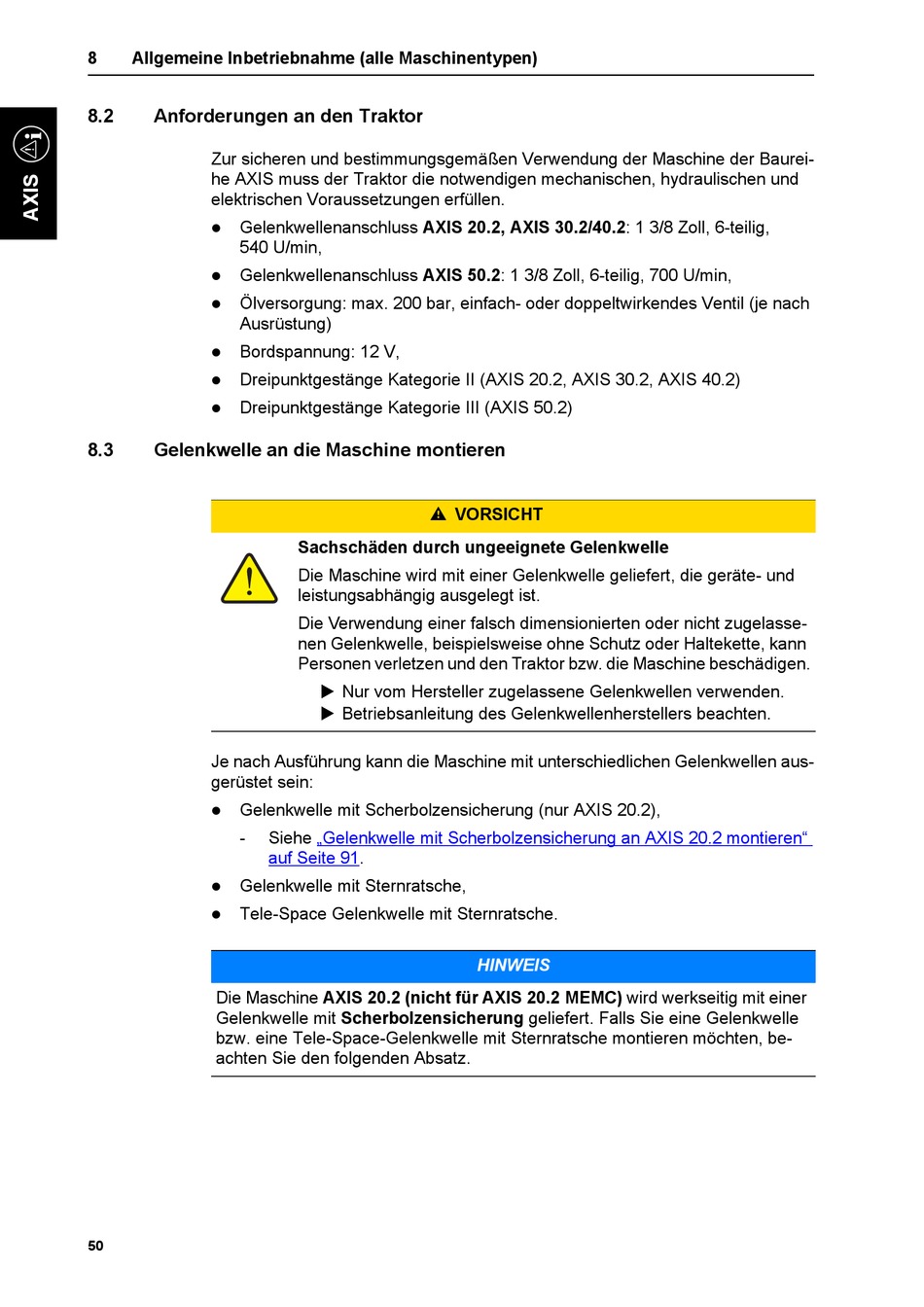

Anforderungen An Den Traktor; Gelenkwelle An Die Maschine Montieren - Rauch AXIS 20.2 Betriebsanleitung

8 Allgemeine Inbetriebnahme (alle Maschinentypen)
8.2

Anforderungen an den Traktor

Zur sicheren und bestimmungsgemäßen Verwendung der Maschine der Baurei-
he AXIS muss der Traktor die notwendigen mechanischen, hydraulischen und
elektrischen Voraussetzungen erfüllen.
Gelenkwellenanschluss AXIS 20.2, AXIS 30.2/40.2: 1 3/8 Zoll, 6-teilig,

540 U/min,
Gelenkwellenanschluss AXIS 50.2: 1 3/8 Zoll, 6-teilig, 700 U/min,

Ölversorgung: max. 200 bar, einfach- oder doppeltwirkendes Ventil (je nach

Ausrüstung)
Bordspannung: 12 V,

Dreipunktgestänge Kategorie II (AXIS 20.2, AXIS 30.2, AXIS 40.2)

Dreipunktgestänge Kategorie III (AXIS 50.2)

8.3

Gelenkwelle an die Maschine montieren

Je nach Ausführung kann die Maschine mit unterschiedlichen Gelenkwellen aus-
gerüstet sein:
Gelenkwelle mit Scherbolzensicherung (nur AXIS 20.2),

-
Gelenkwelle mit Sternratsche,

Tele-Space Gelenkwelle mit Sternratsche.

Die Maschine AXIS 20.2 (nicht für AXIS 20.2 MEMC) wird werkseitig mit einer
Gelenkwelle mit Scherbolzensicherung geliefert. Falls Sie eine Gelenkwelle
bzw. eine Tele-Space-Gelenkwelle mit Sternratsche montieren möchten, be-
achten Sie den folgenden Absatz.
50
n VORSICHT
Sachschäden durch ungeeignete Gelenkwelle
Die Maschine wird mit einer Gelenkwelle geliefert, die geräte- und
leistungsabhängig ausgelegt ist.
Die Verwendung einer falsch dimensionierten oder nicht zugelasse-
nen Gelenkwelle, beispielsweise ohne Schutz oder Haltekette, kann
Personen verletzen und den Traktor bzw. die Maschine beschädigen.
 Nur vom Hersteller zugelassene Gelenkwellen verwenden.
 Betriebsanleitung des Gelenkwellenherstellers beachten.
Siehe „Gelenkwelle mit Scherbolzensicherung an AXIS 20.2 montieren"
auf Seite 91.
HINWEIS
