B
Streubetrieb

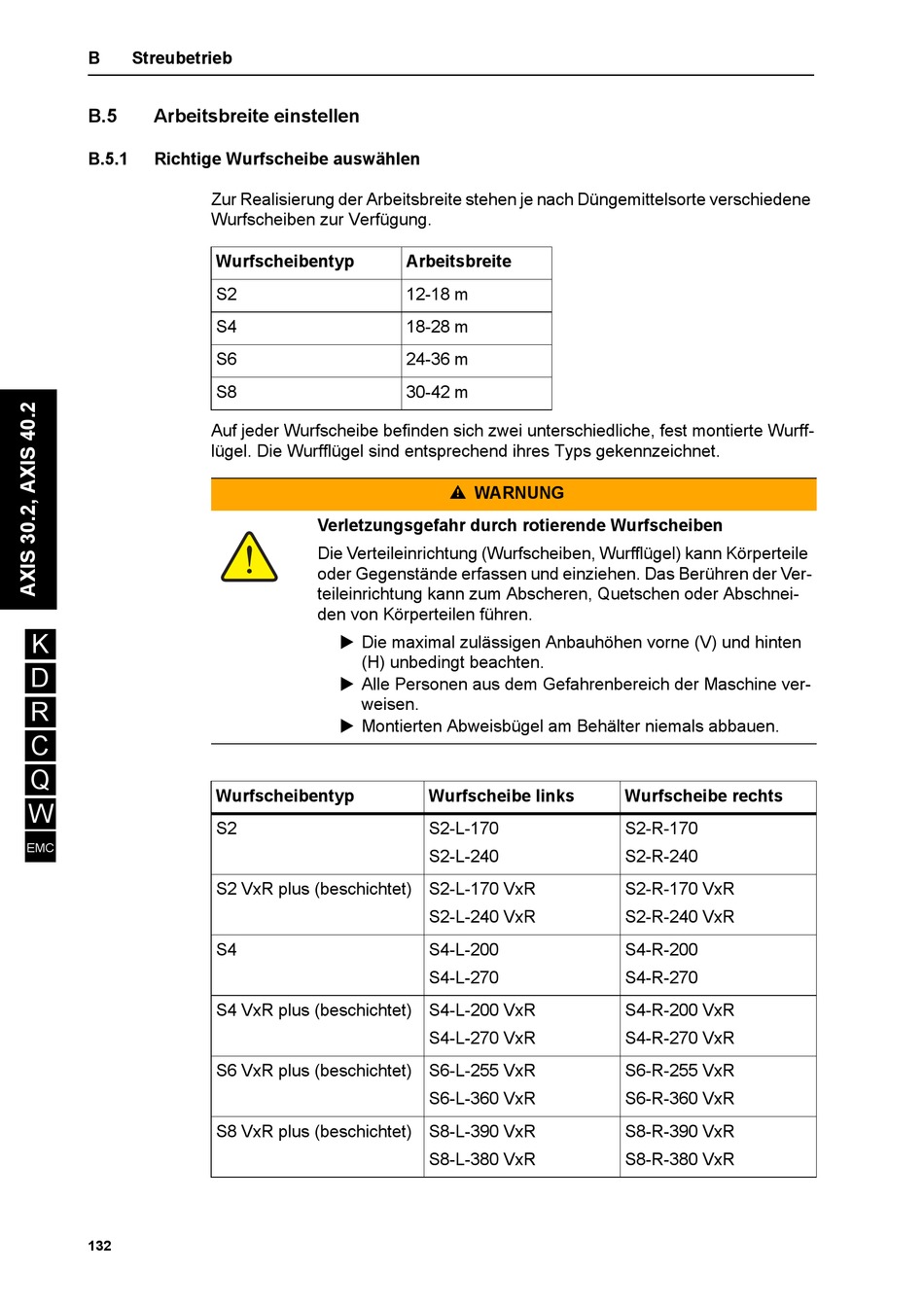

B.5
Arbeitsbreite einstellen
B.5.1
Richtige Wurfscheibe auswählen
K
D
R
C
Q
W
EMC
132
Zur Realisierung der Arbeitsbreite stehen je nach Düngemittelsorte verschiedene
Wurfscheiben zur Verfügung.
Wurfscheibentyp
S2
S4
S6
S8
Auf jeder Wurfscheibe befinden sich zwei unterschiedliche, fest montierte Wurff-
lügel. Die Wurfflügel sind entsprechend ihres Typs gekennzeichnet.
Verletzungsgefahr durch rotierende Wurfscheiben
Die Verteileinrichtung (Wurfscheiben, Wurfflügel) kann Körperteile
oder Gegenstände erfassen und einziehen. Das Berühren der Ver-
teileinrichtung kann zum Abscheren, Quetschen oder Abschnei-
den von Körperteilen führen.
Die maximal zulässigen Anbauhöhen vorne (V) und hinten
(H) unbedingt beachten.
Alle Personen aus dem Gefahrenbereich der Maschine ver-
weisen.
Montierten Abweisbügel am Behälter niemals abbauen.
Wurfscheibentyp
S2
S2 VxR plus (beschichtet) S2-L-170 VxR
S4
S4 VxR plus (beschichtet) S4-L-200 VxR
S6 VxR plus (beschichtet) S6-L-255 VxR
S8 VxR plus (beschichtet) S8-L-390 VxR
Arbeitsbreite
12-18 m
18-28 m
24-36 m
30-42 m
n WARNUNG
Wurfscheibe links
S2-L-170
S2-L-240
S2-L-240 VxR
S4-L-200
S4-L-270
S4-L-270 VxR
S6-L-360 VxR
S8-L-380 VxR
Wurfscheibe rechts
S2-R-170
S2-R-240
S2-R-170 VxR
S2-R-240 VxR
S4-R-200
S4-R-270
S4-R-200 VxR
S4-R-270 VxR
S6-R-255 VxR
S6-R-360 VxR
S8-R-390 VxR
S8-R-380 VxR
