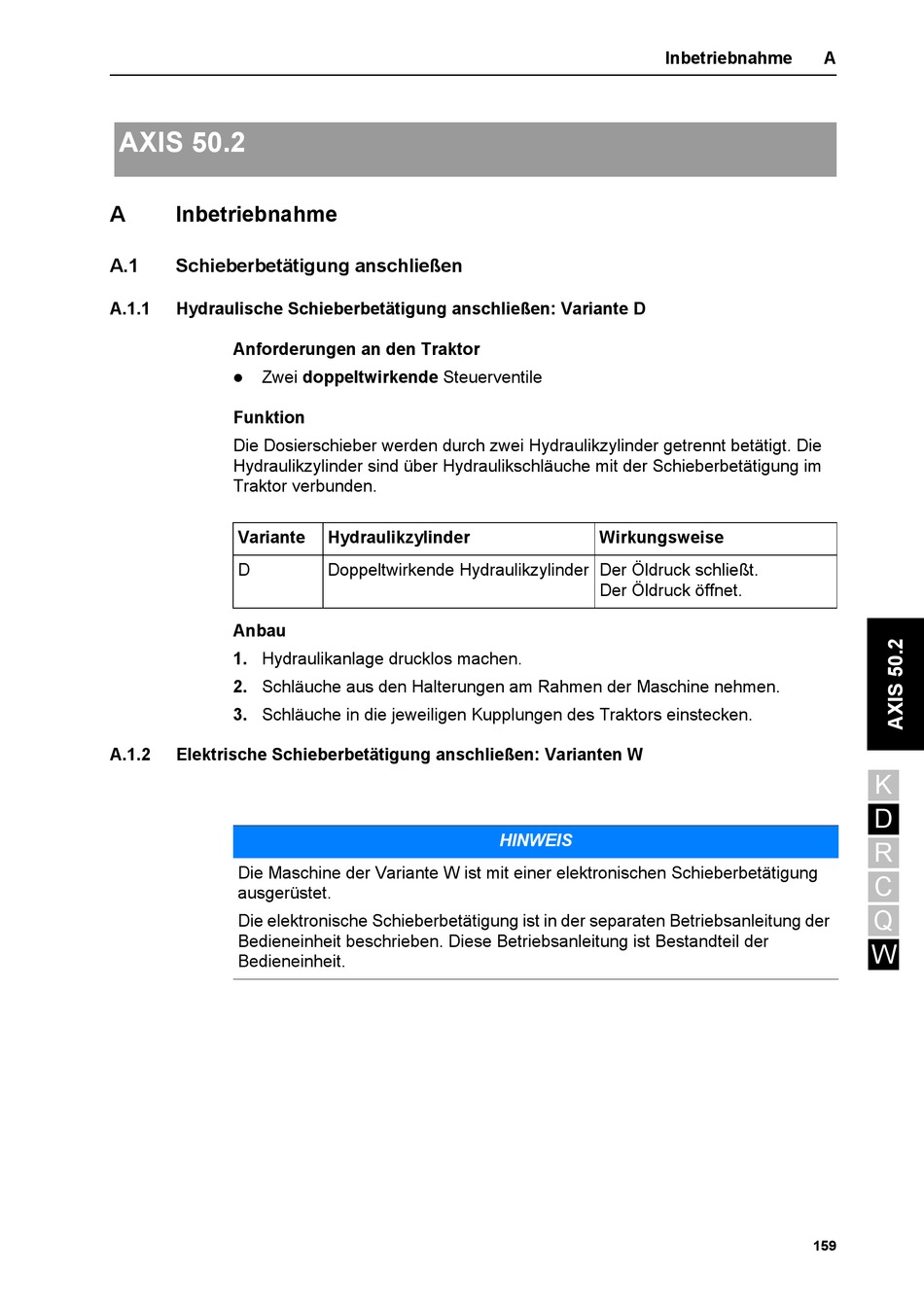

Rauch AXIS 20.2 Betriebsanleitung Seite 179

AXIS 50.2
A Inbetriebnahme
A.1 Schieberbetätigung anschließen
A.1.1 Hydraulische Schieberbetätigung anschließen: Variante D
Anforderungen an den Traktor
Zwei doppeltwirkende Steuerventile

Funktion
Die Dosierschieber werden durch zwei Hydraulikzylinder getrennt betätigt. Die
Hydraulikzylinder sind über Hydraulikschläuche mit der Schieberbetätigung im
Traktor verbunden.
Variante
D
Anbau
1. Hydraulikanlage drucklos machen.
2. Schläuche aus den Halterungen am Rahmen der Maschine nehmen.
3. Schläuche in die jeweiligen Kupplungen des Traktors einstecken.
A.1.2 Elektrische Schieberbetätigung anschließen: Varianten W
Die Maschine der Variante W ist mit einer elektronischen Schieberbetätigung
ausgerüstet.
Die elektronische Schieberbetätigung ist in der separaten Betriebsanleitung der
Bedieneinheit beschrieben. Diese Betriebsanleitung ist Bestandteil der
Bedieneinheit.
Hydraulikzylinder
Doppeltwirkende Hydraulikzylinder Der Öldruck schließt.
HINWEIS
Inbetriebnahme
Wirkungsweise
Der Öldruck öffnet.
A
K
D
R
C
Q
W
159
