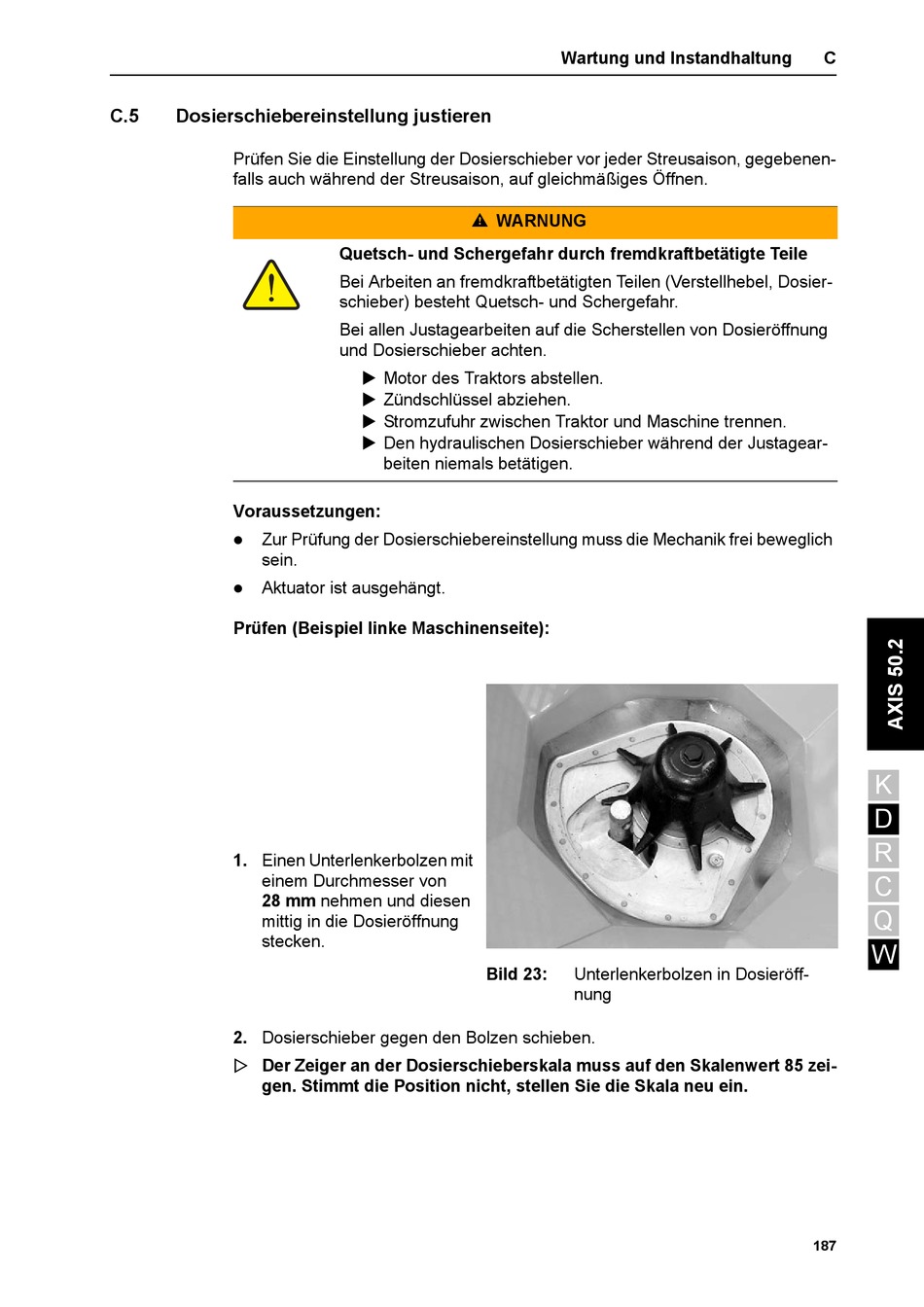

C.5
Dosierschiebereinstellung justieren
Prüfen Sie die Einstellung der Dosierschieber vor jeder Streusaison, gegebenen-
falls auch während der Streusaison, auf gleichmäßiges Öffnen.
Voraussetzungen:
Zur Prüfung der Dosierschiebereinstellung muss die Mechanik frei beweglich
sein.
Aktuator ist ausgehängt.
Prüfen (Beispiel linke Maschinenseite):
1. Einen Unterlenkerbolzen mit
einem Durchmesser von
28 mm nehmen und diesen
mittig in die Dosieröffnung
stecken.
2. Dosierschieber gegen den Bolzen schieben.
Der Zeiger an der Dosierschieberskala muss auf den Skalenwert 85 zei-
gen. Stimmt die Position nicht, stellen Sie die Skala neu ein.
n WARNUNG
Quetsch- und Schergefahr durch fremdkraftbetätigte Teile
Bei Arbeiten an fremdkraftbetätigten Teilen (Verstellhebel, Dosier-
schieber) besteht Quetsch- und Schergefahr.
Bei allen Justagearbeiten auf die Scherstellen von Dosieröffnung
und Dosierschieber achten.
Motor des Traktors abstellen.
Zündschlüssel abziehen.
Stromzufuhr zwischen Traktor und Maschine trennen.
Den hydraulischen Dosierschieber während der Justagear-
beiten niemals betätigen.
Bild 23:
Wartung und Instandhaltung
Unterlenkerbolzen in Dosieröff-
nung
