11. Schmiernippel wieder
festziehen.
12. Gelenkwellenschutz mit
Schlauchschelle über die
Gelenkwelle schieben und
am Getriebehals anlegen
(nicht festziehen).
13. Gelenkwellenschutz in
Sperrposition drehen.
14. Arretierschraube festziehen.
15. Schlauchschelle festziehen.

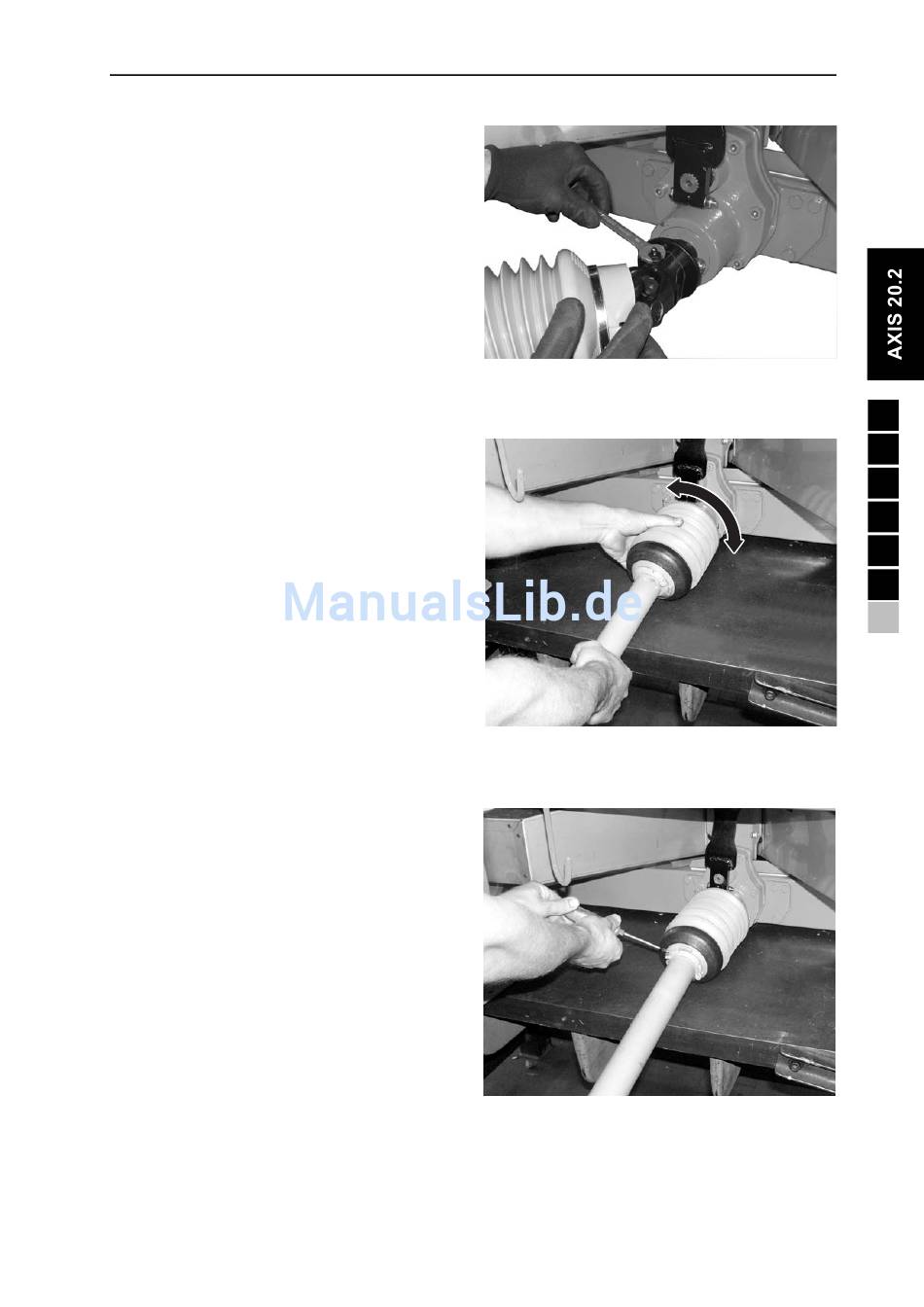

Bild 5: Schmiernippel festziehen
Bild 6: Gelenkwellenschutz anlegen
Bild 7: Gelenkwellenschutz sichern
Inbetriebnahme A
