3. Hutmutter abschrauben.
4. Wurfscheibe von der Nabe
herausnehmen.
5. Legen Sie den Einstellhebel
wieder in die dafür vorgese-
hene Halterung ab.
Wurfscheiben montieren
Voraussetzungen:
Zapfwelle und Motor des Traktors sind abgeschaltet und gegen unbefugtes
Einschalten gesichert.
Montieren Sie die linke Wurfscheibe in Fahrtrichtung links und die rechte Wurf-
scheibe in Fahrtrichtung rechts. Darauf achten, dass die Wurfscheiben links und
rechts nicht verwechselt werden.
Der nachfolgende Montageablauf wird anhand der linken Wurfscheibe beschrie-
ben. Führen Sie die Montage der rechten Wurfscheibe diesen Anweisungen ent-
sprechend durch.
1. Die linke Wurfscheibe auf die linke Wurfscheibennabe setzen.
Die Wurfscheibe muss eben auf der Nabe aufliegen (gegebenenfalls
Schmutz entfernen).
Die Stifte der Wurfscheibenaufnahmen sind auf der linken und rechten Seite un-
terschiedlich positioniert. Sie montieren nur dann die richtige Wurfscheibe,
wenn diese genau in die Wurfscheibenaufnahme passt.
2. Hutmutter vorsichtig ansetzen (nicht verkanten).
3. Hutmutter mit ca. 38 Nm anziehen.
Die Hutmuttern haben innen eine Rasterung, die ein selbstständiges Lösen ver-
hindert. Diese Rasterung muss beim Anziehen spürbar sein, sonst ist die Hut-
mutter verschlissen und muss gewechselt werden.
4. Freien Durchgang zwischen Wurfflügel und Auslauf durch Drehen der Wurf-
scheiben von Hand prüfen.

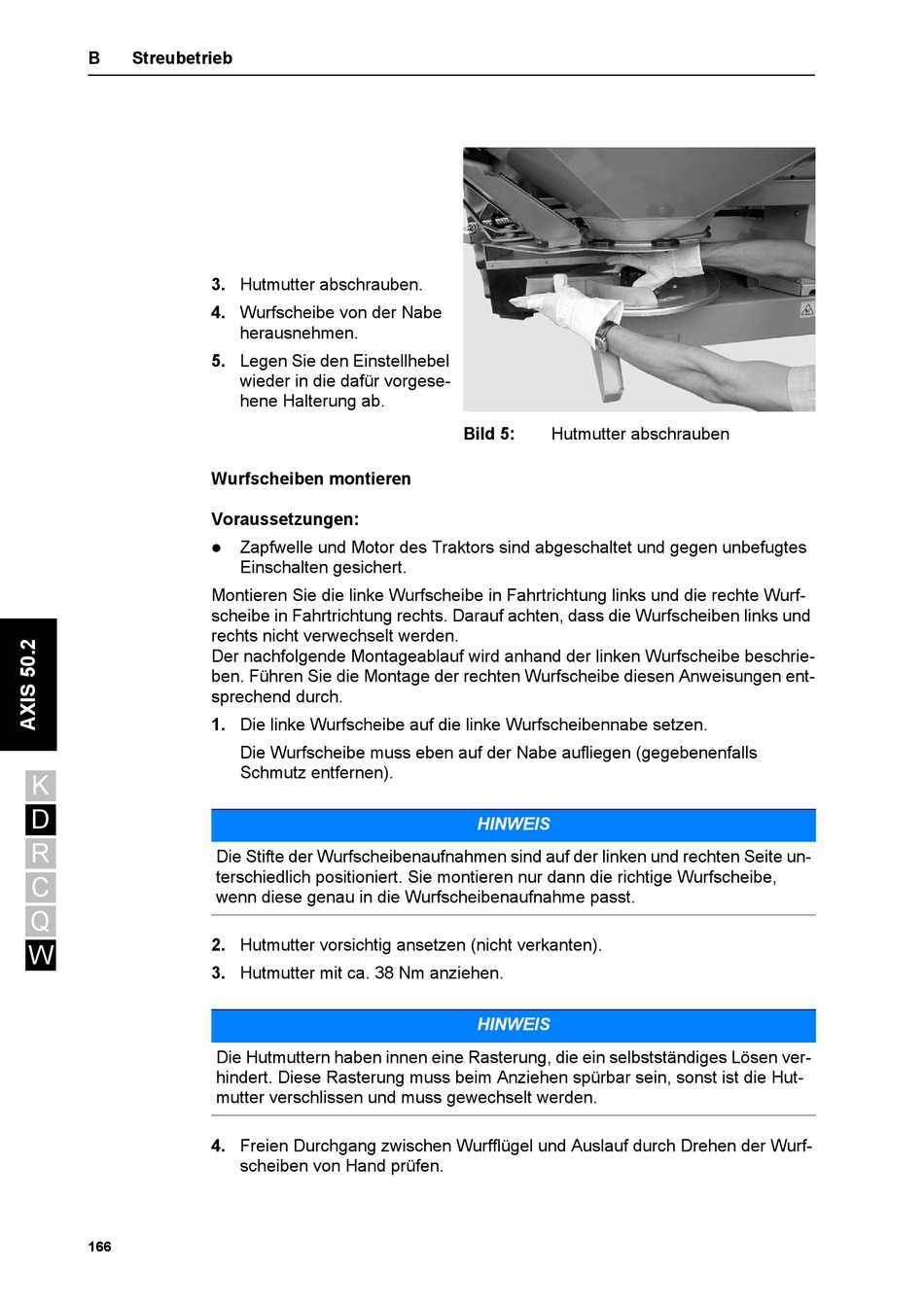

Bild 5:
Hutmutter abschrauben
HINWEIS
HINWEIS
